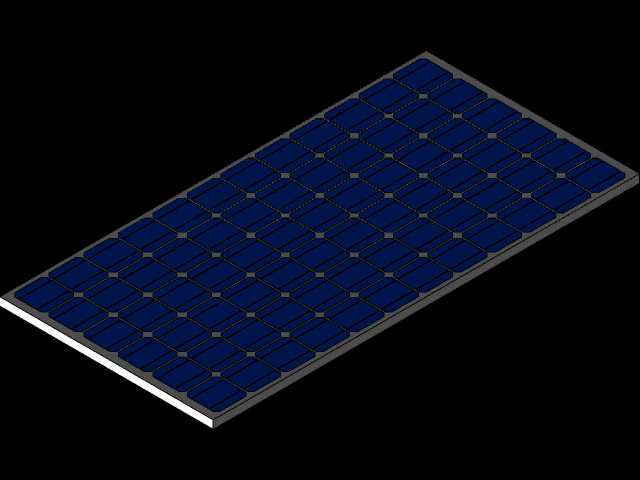

分布式光伏用晶硅太阳能电池板三维结构

　　在分布式光伏电站、户用并网发电系统、离网储能供电场景中，太阳能电池板是核心的光电转换单元，承担着将太阳辐射能直接转化为直流电能的核心功能，其结构设计的合理性直接决定发电效率、户外使用寿命与安装适配性。从结构设计逻辑来看，该电池板采用常规晶硅组件的层压封装结构，主体发电区域由多片正方形晶硅电池片通过串并联排布组成，电池片之间通过细栅线与汇流条完成电路连接，表面覆盖高透光率的钢化玻璃层，配合EVA胶膜完成层压封装，背部设置耐候性背板阻隔水汽与紫外线侵蚀，最外层采用阳极氧化铝型材边框完成整体包覆，既提升整体结构强度，也为现场安装提供固定接口。

　　从实际应用的适配性来看，这类常规尺寸的晶硅电池板可适配多种安装场景，在工商业厂房屋顶铺设时，可通过压块配合铝合金导轨完成固定，边框预留的安装孔位匹配常规光伏支架的螺栓规格，无需额外打孔改造即可完成快速装配；在户用屋顶安装场景中，其重量分布均匀，单块组件的重量适配普通民用建筑的屋面承重要求，不会对屋面结构造成额外负载压力；在离网光伏供电场景中，可配合储能蓄电池、充放电控制器组成独立供电系统，为偏远地区通讯基站、野外监测设备、牧区生活供电提供稳定电力来源。

　　设计过程中需要重点考量几个核心边界：首先是外形尺寸的适配性，常规60片或72片电池排布的组件长宽尺寸需匹配通用光伏支架的跨距要求，边框的截面厚度需满足25年户外使用的抗风载、抗雪载要求，在风压较大的沿海或高海拔地区，边框的型材壁厚需做加强处理，避免强风环境下组件变形导致电池片隐裂。其次是安装边界的预留，组件背部的接线盒位置需避开支架横梁的安装区域，输出线缆的长度需满足组串连接的布线要求，避免现场安装时出现线缆拉扯或长度不足的问题；边框四周的安装孔位需统一间距标准，兼容不同厂商的支架配件，降低现场安装的适配成本。

　　从功能特性来看，该结构的电池板发电面采用低铁超白钢化玻璃，透光率可达91%以上，表面的减反膜层可降低阳光反射损失，提升弱光环境下的发电效率；层压结构的密封性能可有效阻挡户外雨水、水汽进入组件内部，避免电池片受潮氧化导致的功率衰减；铝型材边框采用阳极氧化表面处理，耐盐雾、耐腐蚀性能可满足户外复杂气候环境下的长期使用要求，边框边角设置的导水角可避免雨天表面积水积灰，减少日常清洁维护的频次。

　　在建模过程中，需要准确还原电池片的排布间距、栅线的布局结构、边框的截面特征与安装孔位的具体位置，这些细节直接影响后续做电站排布模拟、安装干涉检查时的准确性。比如在做屋顶光伏排布设计时，需要准确调取组件的长宽尺寸与安装孔位坐标，才能精准计算阵列间距、预留检修通道宽度，避免出现组件排布过密导致的阴影遮挡，或是安装孔位与支架不匹配导致的现场返工。同时，建模时还原组件的厚度与重量参数，也能为支架的承重校核、屋面荷载计算提供准确的参考依据，确保整个光伏系统的结构安全性。

　　不同于早期的小尺寸光伏组件，当前主流的晶硅电池板在结构设计上已经形成了统一的行业标准，但不同应用场景下对组件的结构细节仍有差异化要求，比如用于光伏建筑一体化的组件，边框结构需要匹配建筑幕墙的安装接口，用于水面漂浮电站的组件，背板与边框的密封等级需要做进一步提升，用于车载光伏供电的组件，整体重量与抗振性能需要满足车辆行驶的工况要求。这个三维结构完整还原了常规分布式光伏用晶硅电池板的全部结构特征，可直接用于光伏电站排布设计、安装工艺模拟、组件结构教学等场景，为相关结构设计与选型工作提供准确的三维参考。
