啮合式直齿传动轮组结构设计

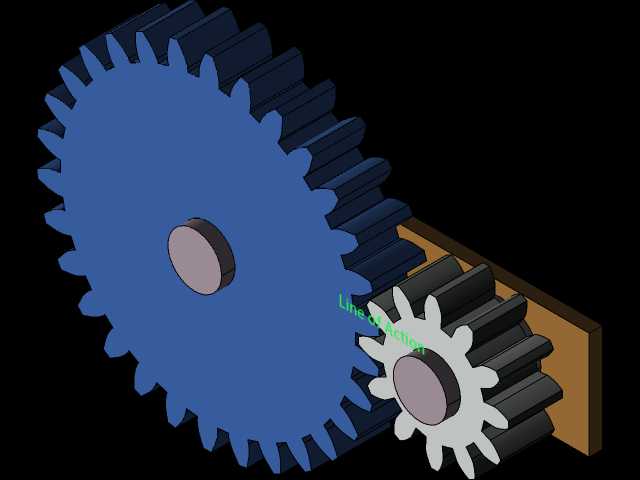

　　这套直齿传动轮组的设计，最先要考虑的是常规动力传输场景下的安装适配问题，很多轻工输送线、小型工装动力头、半自动装配工位的动力输出端，都需要这类结构紧凑的定传动比轮组来完成扭矩传递，不需要复杂的变速结构，只要保证恒定转速比下的运行平稳性就可以满足工位需求。做结构设计的时候，首先要敲定的是两个齿轮的中心距边界，毕竟这类轮组大多是直接嵌装在设备的传动腔内部，安装位的预留空间往往卡得很死，大齿轮的齿顶圆直径不能超出腔体内部的避让空间，小齿轮的轴孔要匹配常用的输出轴径，两个齿轮装配完成后，齿侧间隙要控制在合理范围，既不能因为间隙过小出现卡齿、运行发热的问题，也不能因为间隙过大导致传动回程差超标，影响工位的动作精度。

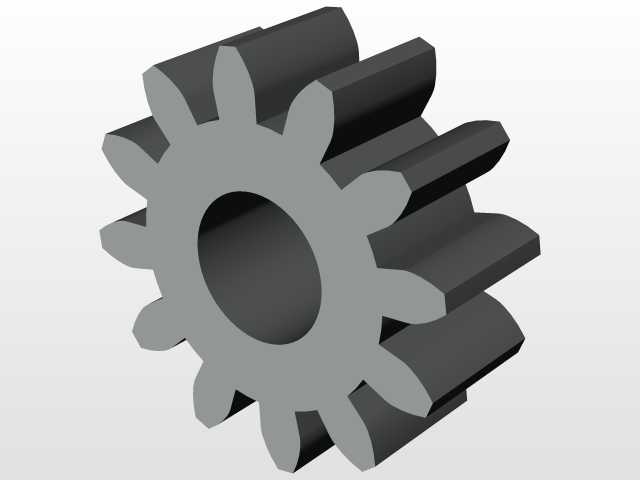

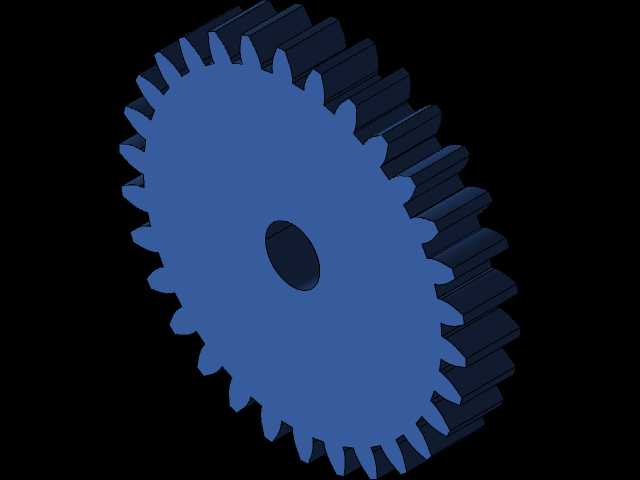

　　从功能特性来看，这套直齿轮组采用的是标准渐开线齿形，齿廓的加工适配性很强，不管是采用滚齿、插齿还是线切割加工，都能很方便地达到设计精度要求，不需要定制特殊成型刀具，能有效降低零件的加工成本。轮体本身采用的是等厚度辐板式结构，在保证轮齿根部抗弯强度的前提下，尽可能削减了非受力区域的材料厚度，既降低了轮组自身的转动惯量，减少动力启动瞬间的负载冲击，也能控制整套传动组件的整体重量，不会给安装基座带来额外的承重负担。两个齿轮的轴孔位置都设计了对应的轴肩定位面，装配的时候可以直接靠轴肩完成轴向定位，不需要额外加装过多的定位套，简化了装配流程，也减少了装配累积误差对传动精度的影响。

　　实际应用中，这类直齿传动轮组大多用在转速不超过1500rpm、传动扭矩在中低负载区间的场景，比如小型包装设备的进料辊传动、工装夹具的动力切换结构、非标自动化设备的同步动作传输单元，相比斜齿轮传动，直齿轮的装配调整更简单，不需要刻意调整轴向错位量，对安装人员的装配技能要求更低，后期维护的时候拆卸更换也更方便，只要齿面磨损量超过阈值，直接拆下更换对应齿轮就可以快速恢复设备运行，不需要对整个传动腔做复杂的调校。设计过程中特意校核了轮齿的接触强度和弯曲强度，按照常规45号钢调质处理的材料性能做参数匹配，保证在额定负载下连续运行时，齿面不会出现过早的点蚀、断齿问题，齿宽的选择也兼顾了承载能力和空间占用，不会因为齿宽过大导致轴向尺寸超差，也不会因为齿宽过小出现齿面单位面积压力过大的问题。

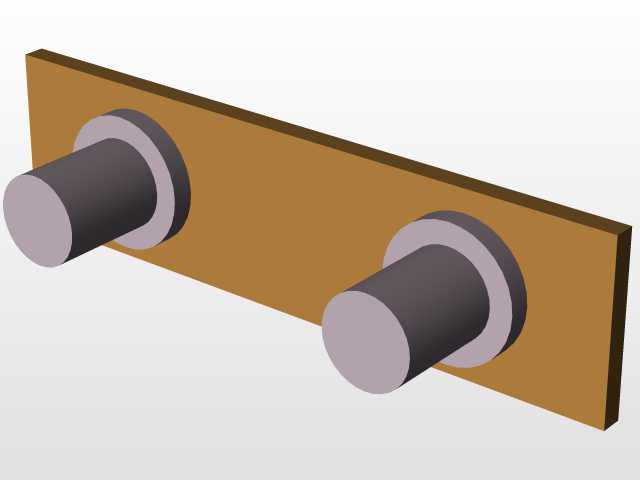

　　在安装边界的考量上，大齿轮的安装轴端预留了标准键槽尺寸，适配普通平键的扭矩传递，小齿轮的轴孔同样做了键槽匹配，两个齿轮的端面都做了倒角处理，既方便装配时的导向导入，也能去除加工后的锐边毛刺，避免装配过程中划伤操作人员或者密封件。轮组啮合的位置没有设计额外的挡油结构，适配脂润滑和稀油润滑两种润滑方式，不管是开式传动场景定期涂抹润滑脂，还是闭式传动腔的油浴润滑，都能保证齿面的润滑效果，降低运行过程中的齿面磨损。另外在设计的时候特意避开了根切问题，小齿轮的齿数选择在不发生根切的阈值以上，不需要做齿顶高修正就能保证齿形的完整性，减少了设计计算的复杂度，也降低了加工过程中的参数调整难度，对于很多需要快速出图、快速加工组装的非标设备项目来说，这种成熟的直齿轮组结构能大幅缩短项目的设计和加工周期，不需要反复校核修形参数，只要按照标准参数加工就能满足使用需求。

　　很多一线的结构设计人员在做小型传动结构选型的时候，往往会优先考虑这类成熟的直齿轮啮合结构，不是因为它的传动性能有多顶尖，而是它的容错率足够高，哪怕安装的时候中心距有微小的偏差，只要在公差允许范围内，就能正常完成动力传递，不会像蜗轮蜗杆或者精密行星结构那样对安装精度有极高的要求，对于很多非精密传动的工位来说，这种稳定、易加工、易维护的结构才是最实用的选择。这套轮组的尺寸参数匹配了市面上多数小型减速电机的输出轴尺寸，不需要额外做转接轴就可以直接安装，能减少非标转接零件的设计和加工量，进一步压缩设备的制造成本和组装周期。
