谷仓门配套手动锁止结构设计

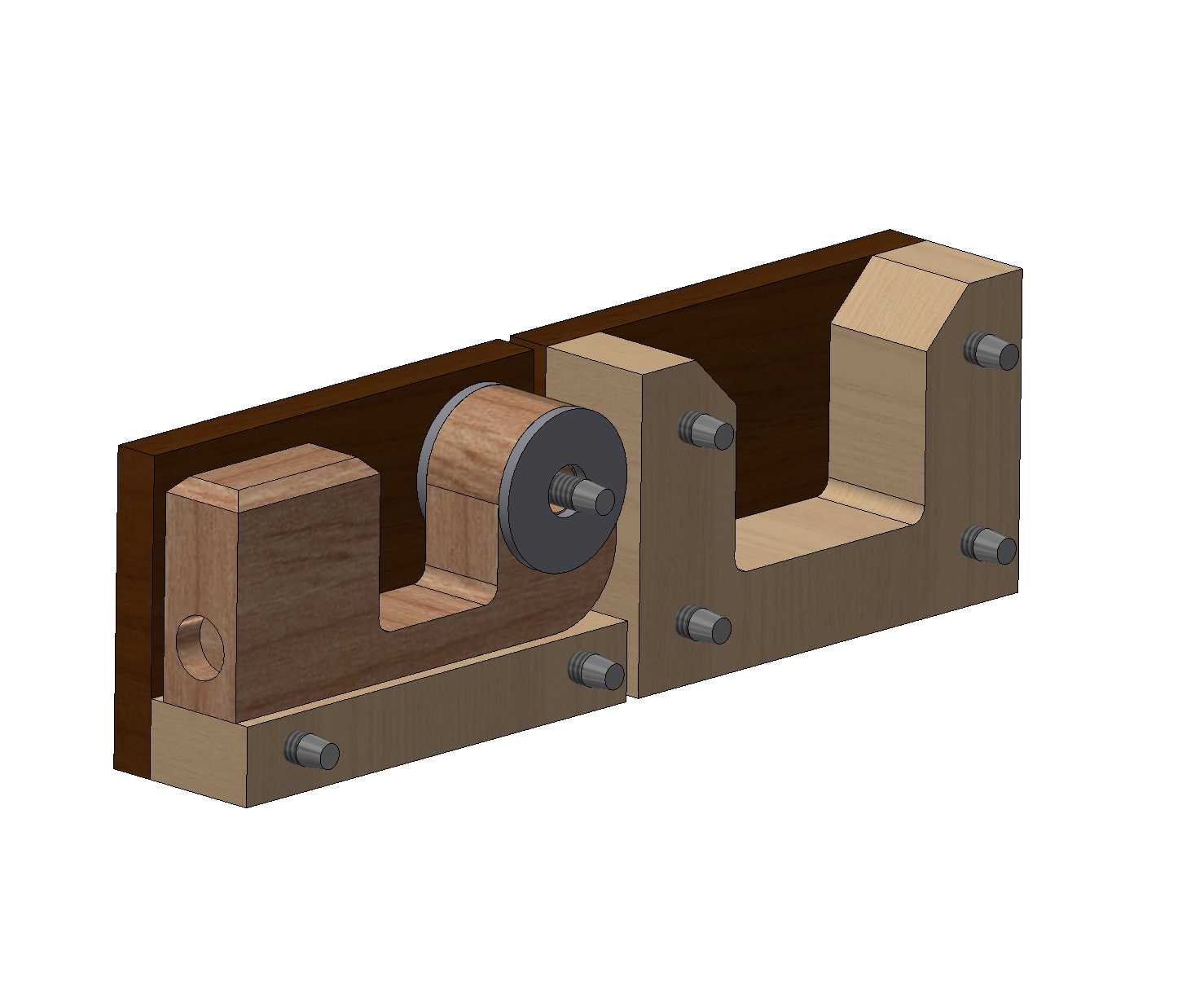

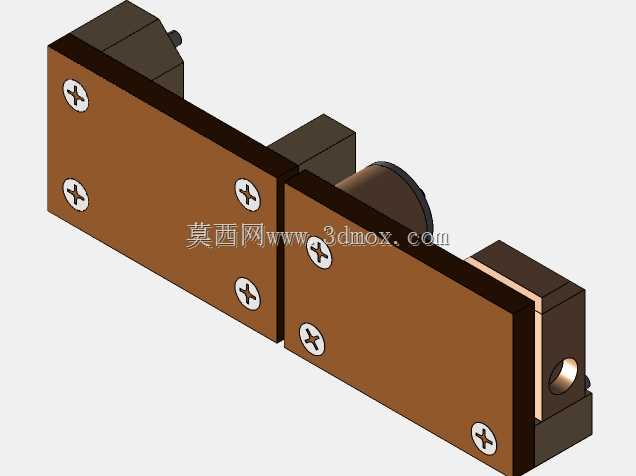

在农用仓储、小型工坊的侧向滑移谷仓门应用场景中，常规市售门锁往往难以适配厚质实木仓门的安装需求，要么锁舌行程不足无法卡入门框限位座，要么外露结构容易被堆积的农资、农具磕碰损坏，这套手动锁止结构正是针对这类场景做的适配设计。整套锁体采用分体式布局，锁身主体贴合仓门侧边安装，不需要在门板上开大尺寸的沉孔，对于厚度40mm到60mm的实木仓门、复合板材仓门都能适配，安装时只需要按照定位孔位在门板侧面钻四个固定螺丝孔，在对应门框位置安装配套的锁扣卡座即可，不需要对原有仓门做大规模裁切改造，适配现场改造类的安装需求。锁止功能依靠中部的旋转轮式把手实现，转动把手时内部的偏心结构带动锁舌横向伸出，卡入门框卡座的U型槽内完成锁止，反向转动即可解锁，把手的转动阻尼适中，不会因为仓门滑动的震动出现自行松脱解锁的情况，锁舌伸出长度达到25mm，足够抵消仓门安装预留的晃动间隙，避免锁止状态下门体出现窜动。结构设计上大量采用方块式拼接的木质结构件作为主体框架，金属紧固件全部采用内六角圆柱头螺丝，外露的螺丝头做了沉孔处理，不会突出构件表面，既减少了磕碰勾挂的风险，也能在木质构件出现磨损时快速拆解更换，不需要整体更换整套锁具。安装边界方面，锁体整体突出门板表面的高度控制在38mm以内，不会占用仓门侧边过多的通行空间，锁体两端的限位挡块做了斜角过渡，即使人员搬运货物经过时剐蹭到锁体，也不会被尖锐棱角刮伤或者勾住包装。考虑到谷仓环境往往存在粉尘大、湿度波动大的问题，结构中没有设计复杂的弹簧、弹子等细小精密零件，所有活动配合面都预留了0.2mm的间隙，即使有木屑、粉尘落入配合缝隙，也不会出现卡滞无法转动的情况，日常维护只需要定期在旋转轴位置涂抹少量润滑脂即可，不需要频繁拆解清理。锁扣卡座采用对称式U型开口设计，安装时允许存在±3mm的对位误差，降低了现场安装的定位精度要求，即使仓门长期使用出现轻微下沉移位，锁舌依然可以顺利卡入卡座完成锁止，不需要反复调整卡座位置。
