大坡度屋面钢桁架带绞车覆层结构

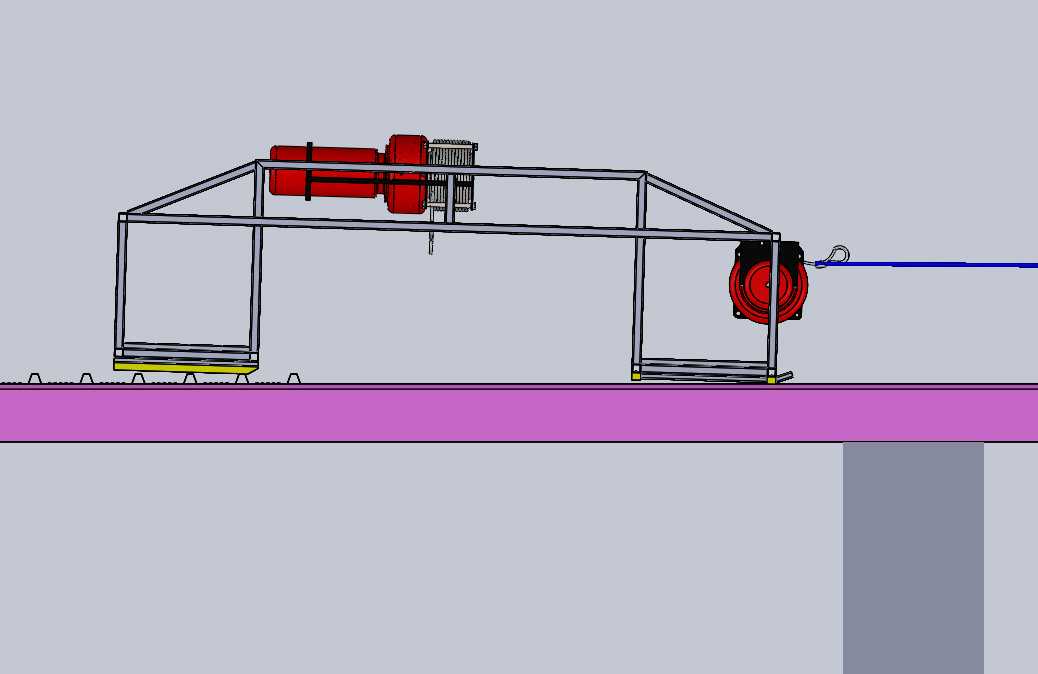

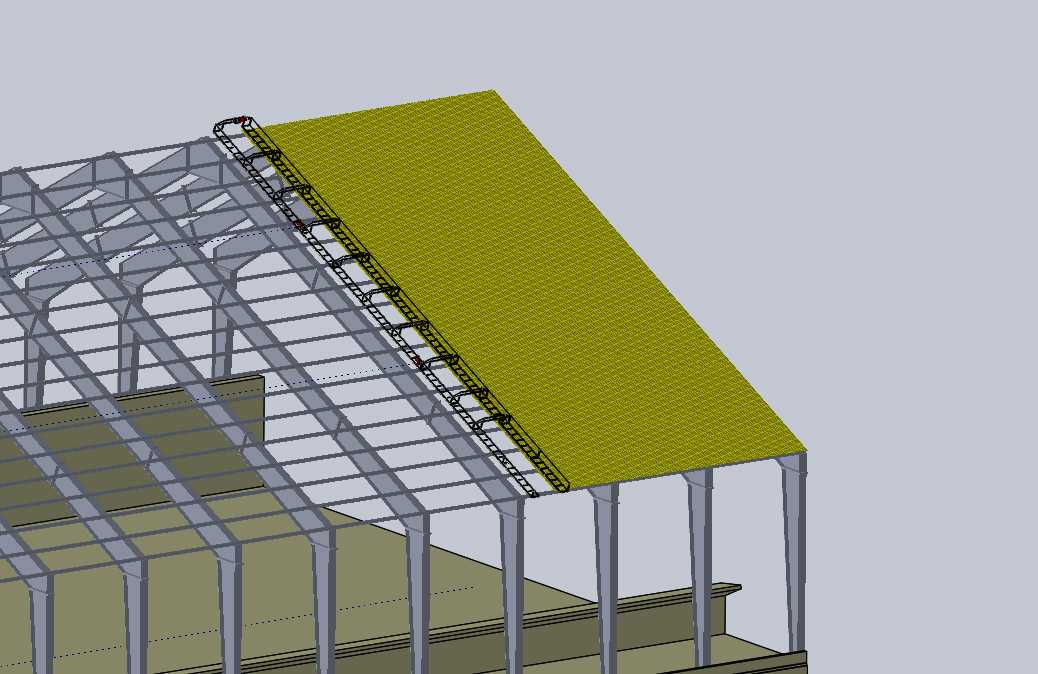

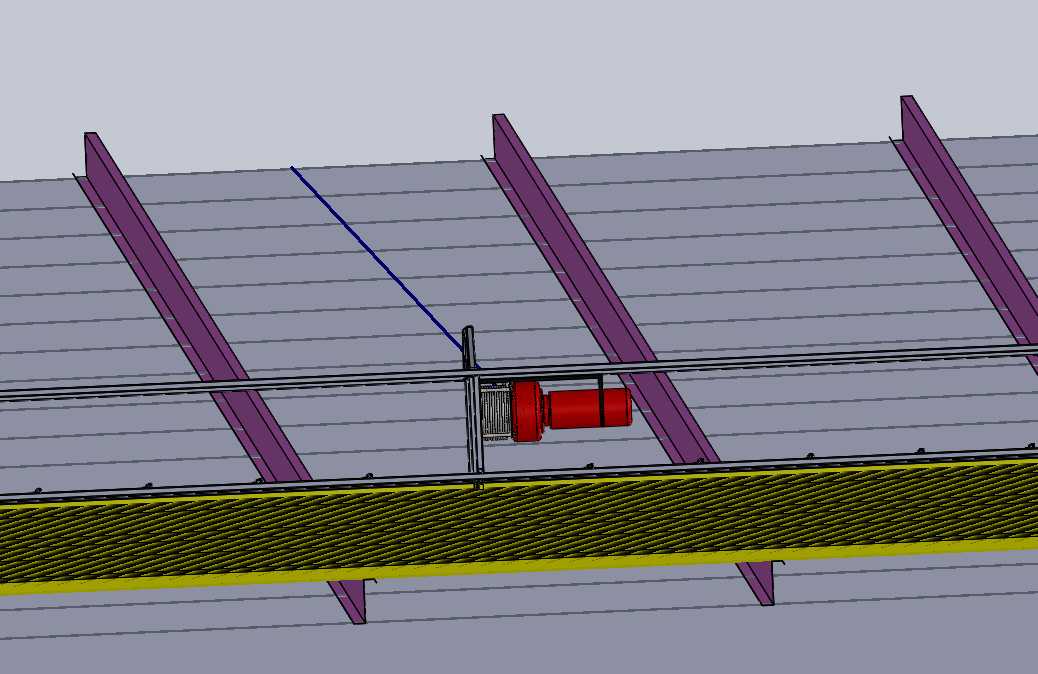

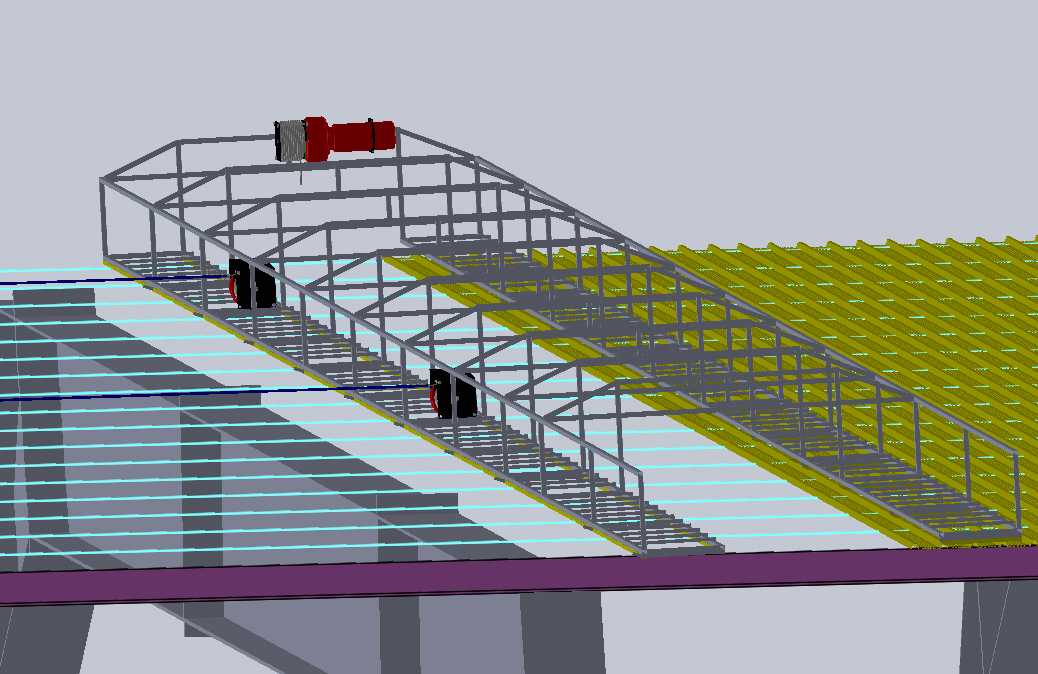

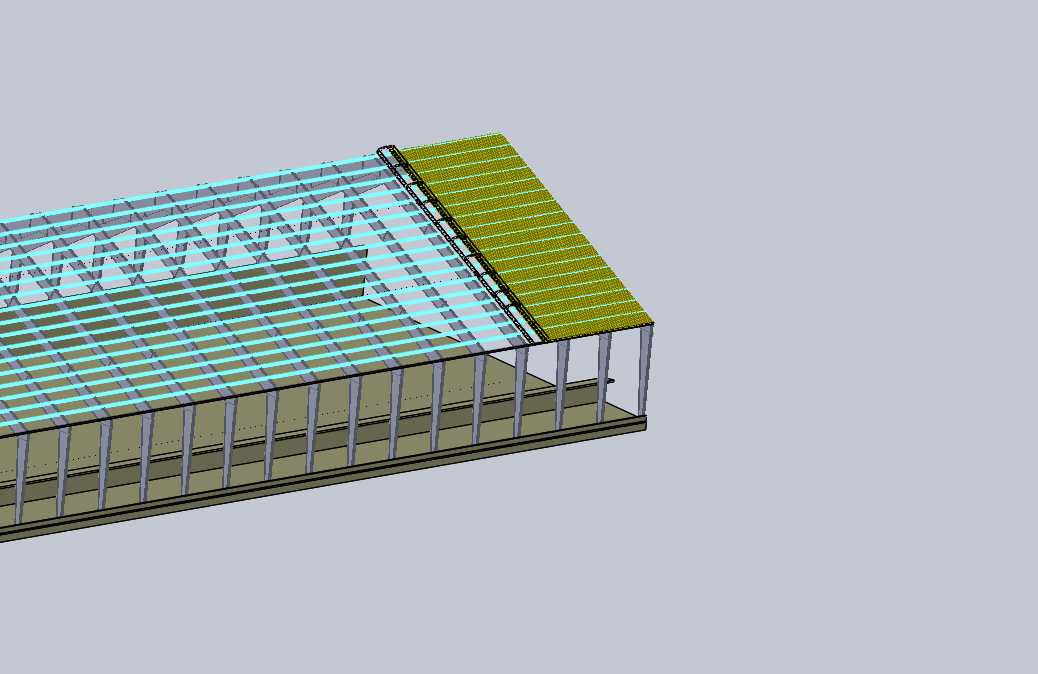

这套结构主要应用于大坡度工业厂房屋面的检修作业场景，针对坡度超出常规人员直立行走安全阈值的屋面，解决运维人员通行、小型检修物料输送的安全防护问题。整套结构采用全跨度钢桁架作为主体承载框架，桁架沿屋面坡度方向通长布置，两端通过预埋支座与屋面主体结构的承重梁固定，安装时需预先核算屋面主体结构的附加荷载阈值，确保桁架传递的支座反力不会超出原有屋面结构的承载上限。桁架主体采用等边角钢焊接成型，腹杆采用三角稳定排布形式，兼顾结构自重控制与承载刚度要求，桁架两侧设置通长防护栏杆，栏杆高度符合高空作业防护规范要求，栏杆底部设置挡脚板，防止作业过程中工具、物料滚落引发安全事故。桁架走道面采用钢格板铺设，格板表面做防滑处理，即使在屋面潮湿、积灰的工况下也能保证作业人员行走的摩擦力，避免滑倒风险。结构配套设置的绞车安装于桁架上端的平台位置，绞车采用地脚螺栓与桁架端部的加强安装座固定，安装座位置额外增设斜向支撑筋，将绞车作业时的牵引荷载直接传递至桁架主弦杆，避免局部应力集中导致结构变形。绞车配套的牵引钢丝绳沿桁架走道侧边的导向滑轮布置，可用于牵引小型检修工具、屋面更换的构配件沿坡度方向上下输送，无需作业人员人工搬运重物上下陡坡，大幅降低大坡度屋面作业的劳动强度与安全风险。设计过程中，首先根据屋面实际坡度调整桁架的踏步高度差，保证每段走道的踏面水平度偏差控制在允许范围内，避免人员行走时出现重心前倾或后倾的问题；其次针对不同地区的风荷载、雪荷载工况，对桁架杆件的截面规格进行选型验算，确保在极端天气下结构不会出现失稳变形；另外在桁架与屋面接触的位置设置柔性缓冲垫层，避免钢结构桁架直接摩擦破坏屋面防水层，同时预留足够的温度变形间隙，抵消钢结构温度形变产生的附加应力。结构的安装边界需注意，桁架两端的支座必须锚固在屋面的承重梁或承重柱顶位置，禁止直接固定在屋面板上，防止荷载过大击穿屋面板；绞车的电气线路需沿桁架侧边的穿线管敷设，做好防水密封处理，适应屋面露天作业的工况；走道两侧的导向滑轮需定期加注润滑脂，保证钢丝绳牵引过程顺畅无卡滞。这套结构可适配不同跨度、不同坡度的工业厂房屋面，杆件可采用分段预制后现场螺栓拼接的方式安装，无需大型吊装设备，适合在已投产的厂区屋面改造项目中应用，安装过程不会对厂区正常生产造成过多干扰。
