带钢构遮阳棚的木屋屋顶结构设计

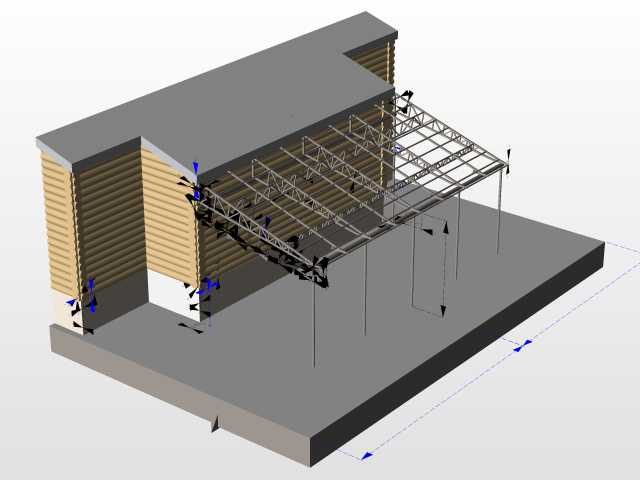

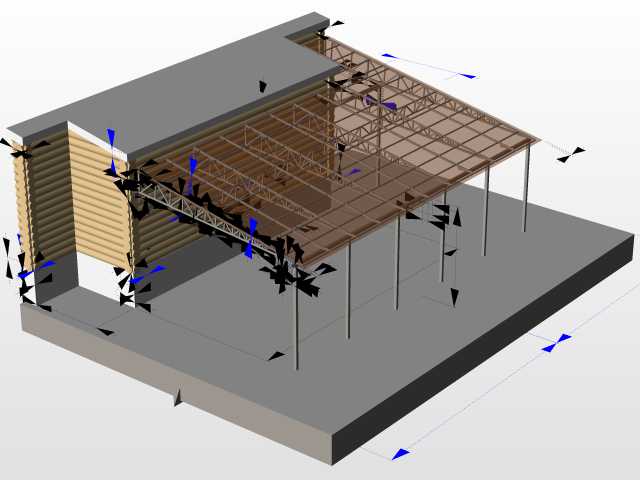

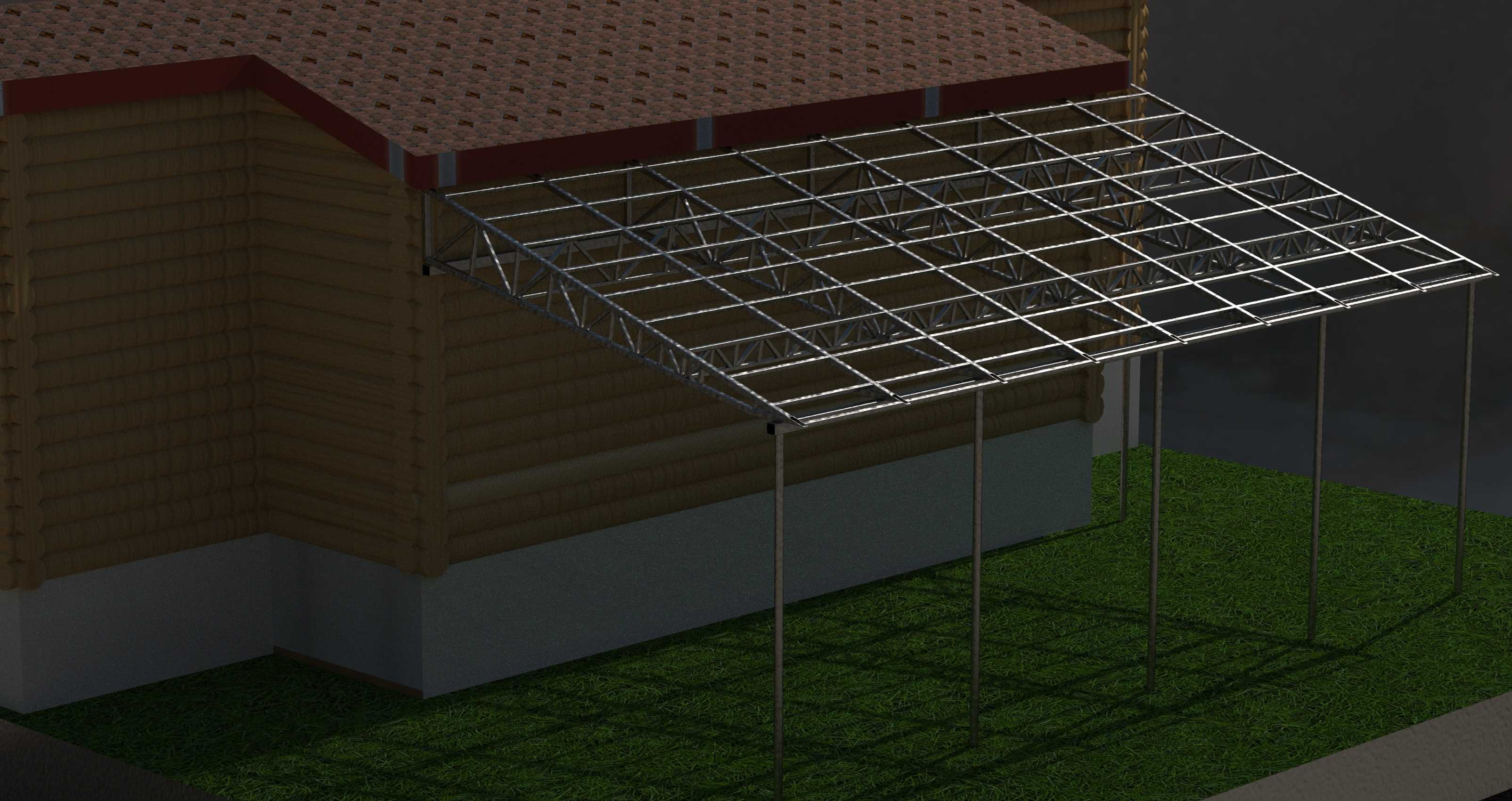

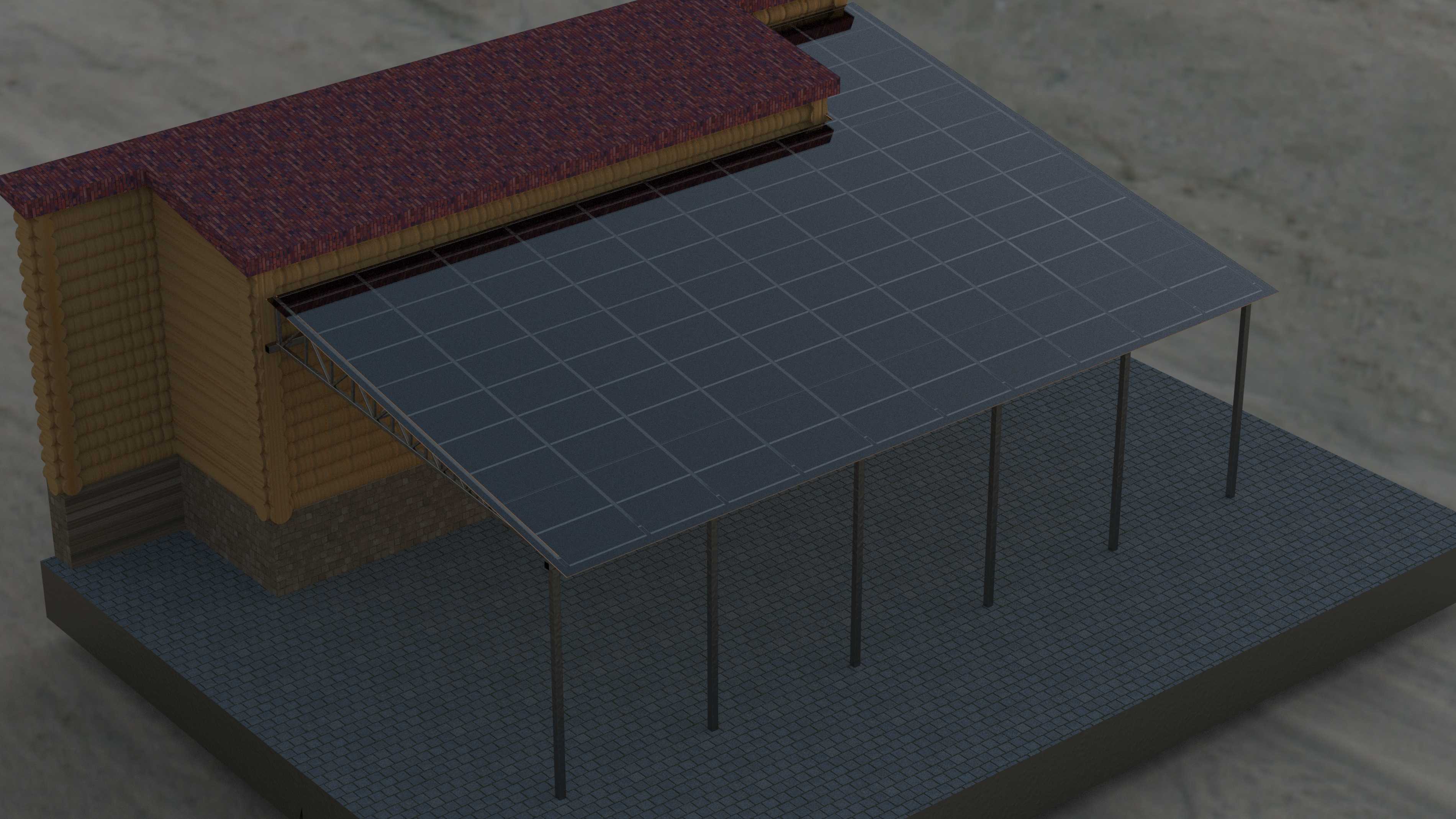

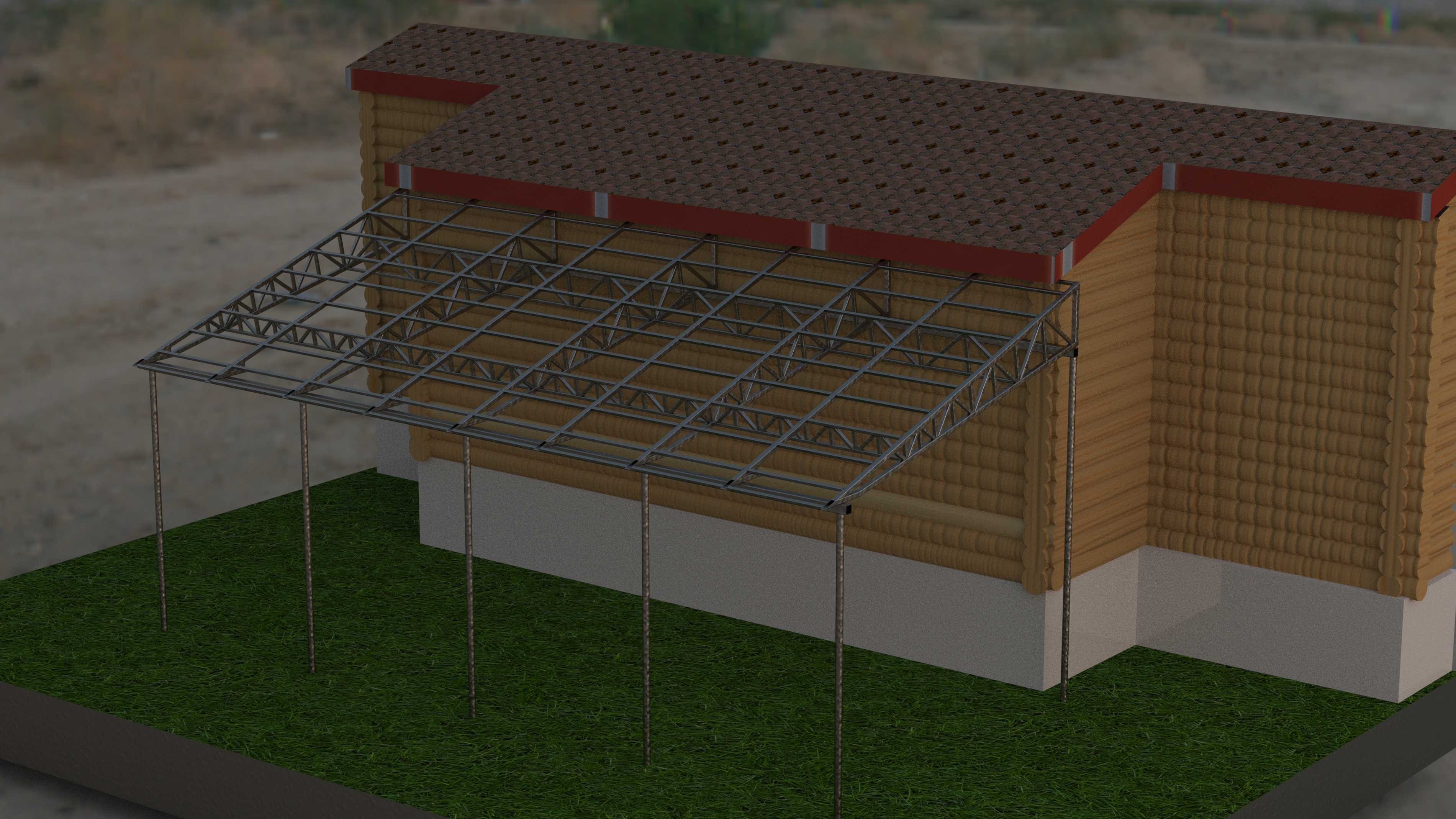

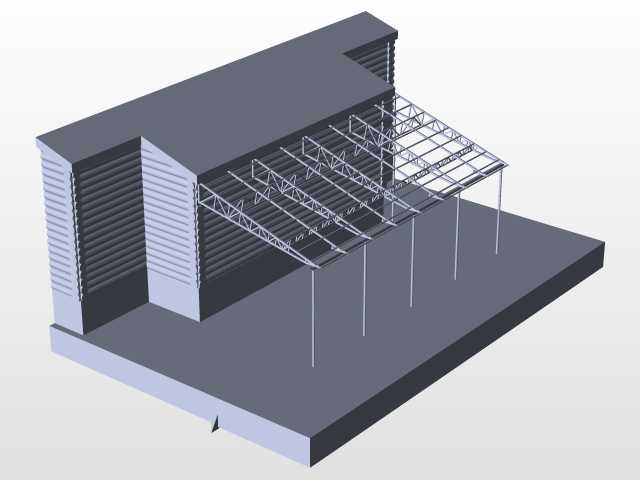

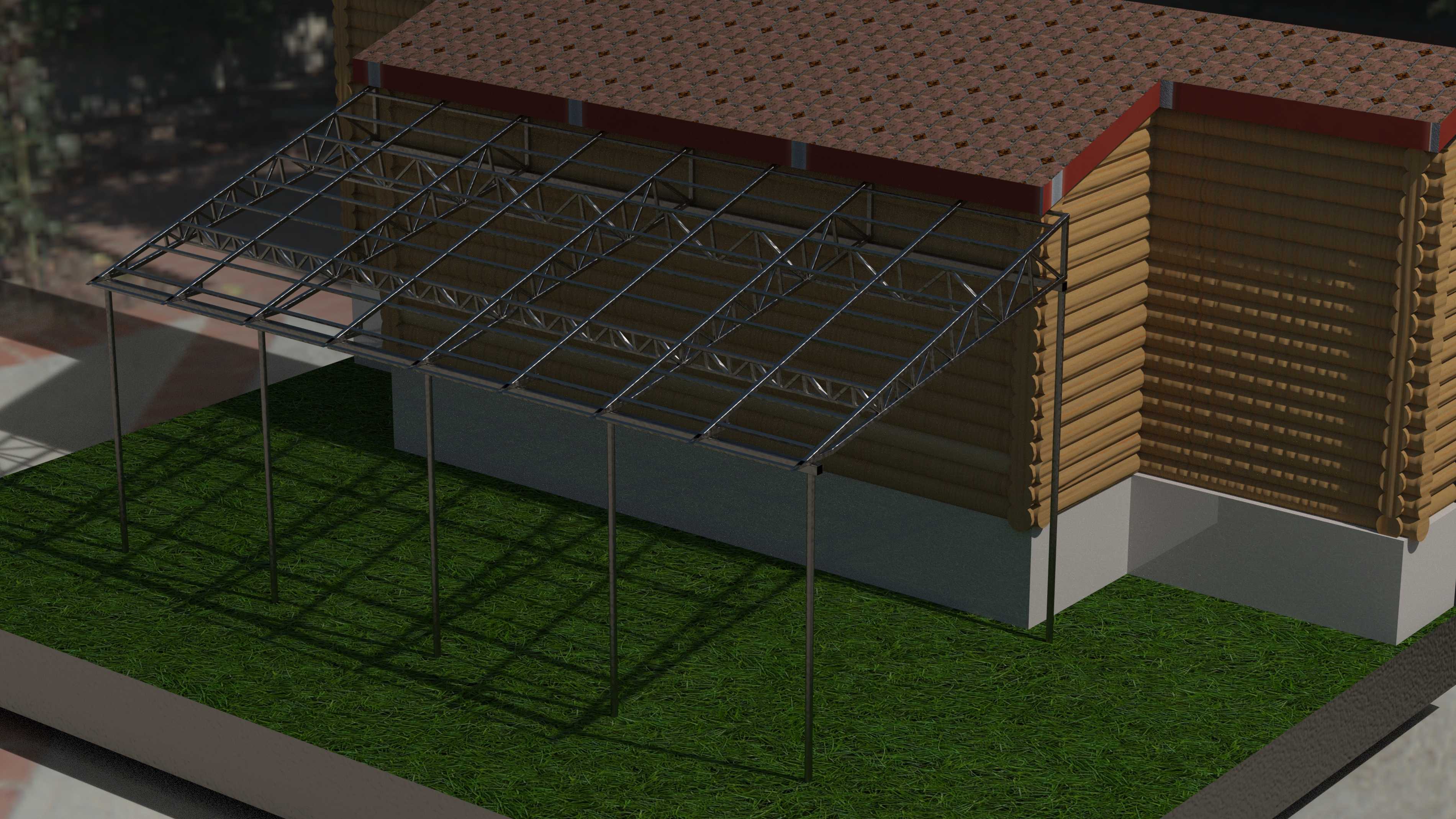

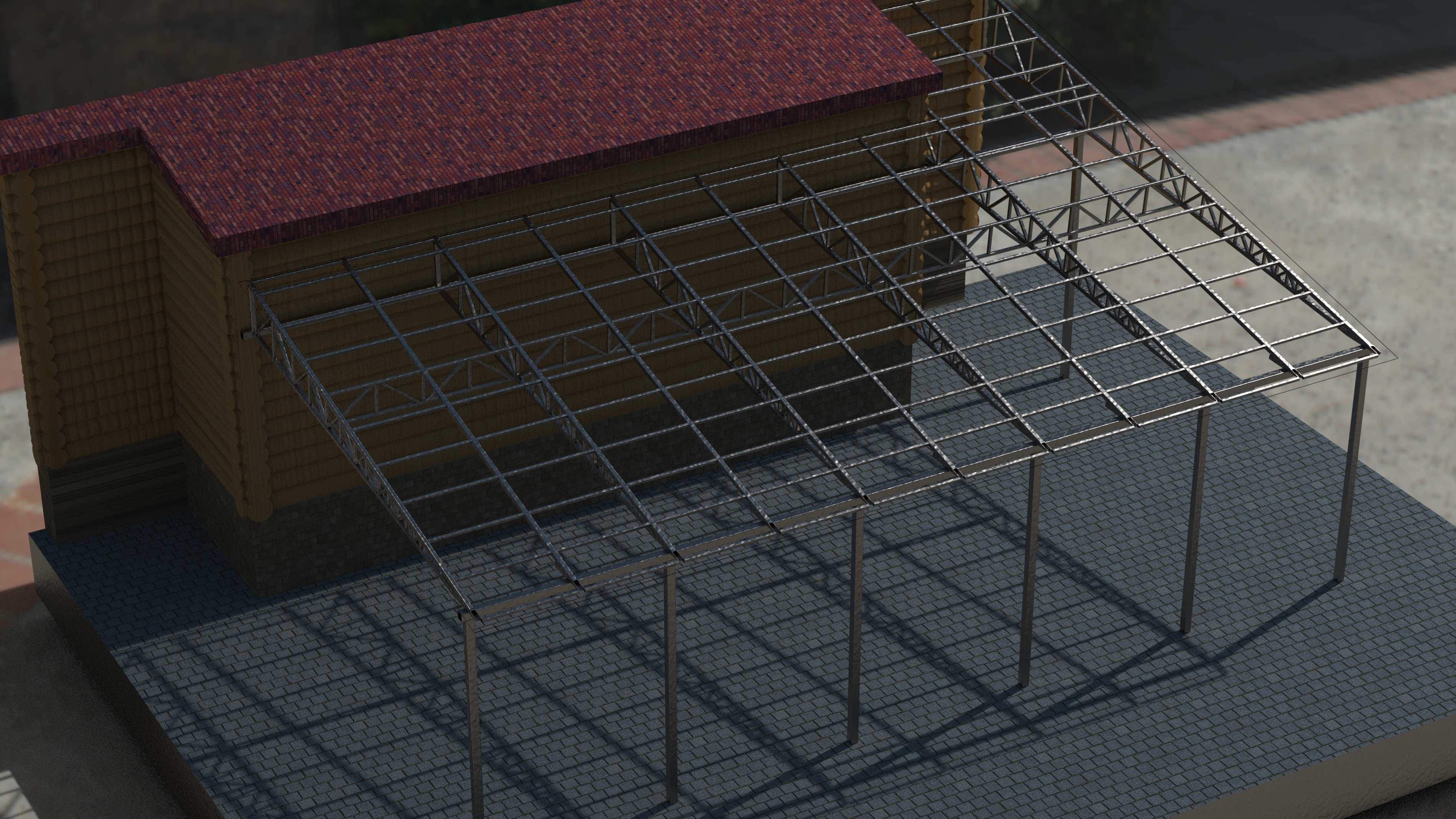

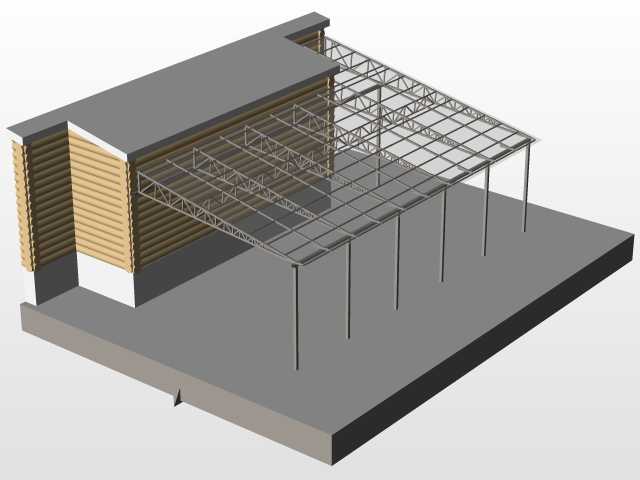

这套结构模型针对低层木屋的屋面及外置遮阳区域做了完整的结构还原，在民宿、郊野营地配套用房、乡村自建房的户外休憩区搭建场景中适配性较强。外置的遮阳棚采用空间钢桁架作为主承重体系，桁架杆件按常规屋面荷载做了等截面排布，竖向支撑柱直接落地锚固到建筑周边的硬化基础上，棚面与木屋主体屋面预留了合理的安装间隙，避免结构沉降差带来的硬接触损伤。木屋主体的屋面采用坡屋顶构造，屋面层做了仿瓦面的纹理还原，檐口位置设置了通长的封边构件，既可以遮挡屋面内部的檩条端部，也能引导屋面雨水顺檐口下落，减少雨水对木质墙体的冲刷。设计过程中优先考虑了现场拼装的便利性，钢桁架的分段长度控制在常规运输尺寸边界内，单段桁架重量适配小型吊装设备的作业能力，不需要大型起重设备就能完成现场组装。遮阳棚的悬挑尺寸结合日常遮阳的投影角度做了适配，在夏季正午太阳高度角较大的时段，棚面可以完全覆盖建筑外侧的休憩区域，同时不会遮挡冬季低角度阳光进入室内。主体屋面的坡度按照常规多雨地区的排水要求设置，屋面瓦块的排布预留了合理的搭接量，避免雨水倒灌渗入屋面保温层。墙体与屋面衔接的位置做了泛水构造的预留，钢支撑柱与墙体连接的节点采用铰接设计，允许小幅度的结构位移，避免温度变形带来的节点应力集中。基础部分的模型还原了混凝土台基的构造，台基顶面高出室外地面一定高度，避免雨季地面积水倒灌侵蚀木质墙体，钢柱底部与混凝土基础的连接预留了锚栓安装位，现场施工时可以直接通过后置锚栓完成固定，不需要额外做复杂的基础预埋件施工。整个结构的构件拆分逻辑清晰，不同材质的构件做了明确的区分，木质墙体、混凝土台基、钢桁架、屋面瓦层的边界划分明确，在做施工交底或者方案展示时，可以直接拆分查看不同部位的构造关系，也能基于这个模型快速调整遮阳棚的悬挑长度、屋面坡度等参数，适配不同尺寸的木屋主体建筑。
