三通法兰连接式球阀阀体结构设计

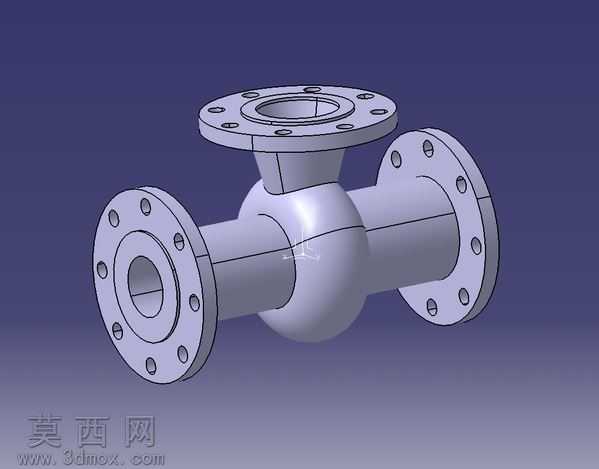

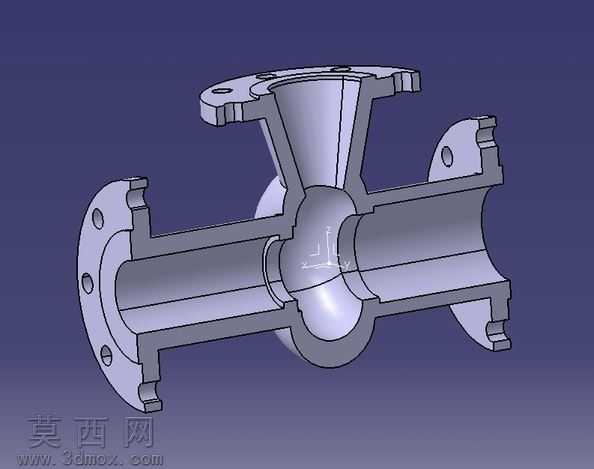

本作品为三通法兰式球阀阀体的三维参数化建模成果，建模过程严格遵循阀门类承压零件的设计规范，首先梳理阀体的功能逻辑：作为球阀的核心承压壳体，需要同时实现三个方向的管道连通，为内部球体、阀杆、密封组件提供稳定的安装容纳空间，同时承担管路系统内的介质压力与连接载荷。建模阶段先以旋转特征构建阀体的球形中腔主体，精准控制中腔内径尺寸以匹配球体的转动空间，保证球体在腔体内可顺畅完成90度回转动作，实现流道的通断切换；随后通过拉伸特征分别生成三个方向的同轴流道，三个流道轴线处于同一平面内，其中两个流道沿水平方向同轴贯通，第三个流道垂直向上布置，用于安装阀杆驱动组件，各流道的内径尺寸保持一致，保障介质流通时的流阻处于合理区间。三个流道的外端均通过拉伸与阵列特征构建法兰连接结构，每个法兰端面按照标准法兰的参数均匀布置螺栓通孔，法兰端面预留密封垫片的安装定位台阶，保证与外部管道连接时的密封可靠性；上部垂直流道的顶端同样设计法兰结构，用于连接阀盖与驱动执行机构，法兰与流道主体之间设置平滑过渡的加强段，降低应力集中风险。建模过程中对所有转角位置均做圆角处理，尤其是中腔与流道的交接位置、法兰与筒体的连接位置，通过合理的圆角半径优化应力分布，避免承压状态下出现应力开裂隐患；整体模型采用统一的金属材质渲染，还原铸钢阀体的哑光金属质感，渲染时突出零件的结构轮廓与壁厚分布，清晰展示各部分的连接关系。设计过程中充分考虑阀体的加工工艺性，所有流道内壁保持光滑连续，外部结构避免出现难以清砂的封闭死角，适配铸造加工的工艺要求，同时各安装端面的基准保持统一，方便后续机加工时的定位装夹，整体结构兼顾承压性能、装配兼容性与加工可行性，可作为球阀整机设计、阀门力学仿真分析、工艺工装设计的基础三维数模使用。
