法兰式手动黄铜球阀三维结构设计

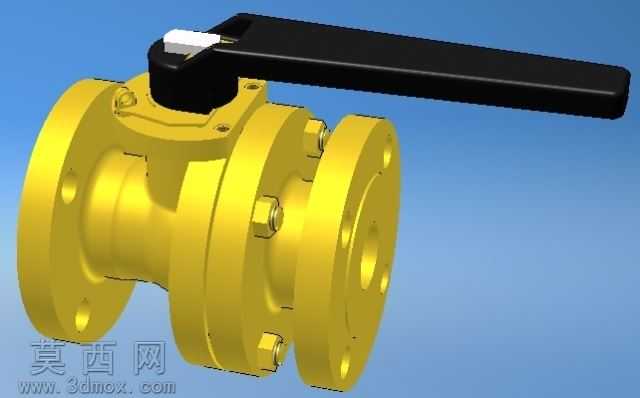

本作品为法兰连接式手动球阀的三维数字化设计成果，建模阶段以工业管路常用的公称通径150磅级法兰球阀为设计原型，严格遵循通用阀门的结构尺寸规范开展参数化建模。首先完成核心流道组件的构建：以球体作为启闭核心件，精准匹配阀体内部的密封座安装位，保证球体旋转90度即可实现管路的全开与全关功能，流道采用全通径结构设计，可最大程度降低管路介质输送的阻力损失。其次完成阀体与连接结构的建模：阀体采用分体式法兰连接结构，左右阀体通过周向均布的内六角螺栓实现紧固装配，法兰端面严格按照对应压力等级的法兰标准加工密封面与螺栓孔位，可直接与同规格的工业管路法兰实现匹配对接，无需额外加工转接件。驱动部分采用加长式黑色手柄设计，手柄与阀杆通过扁位结构实现扭矩传递，阀杆位置设置多级密封结构与防冲出限位，避免阀门带压操作时出现阀杆脱出或介质外漏的问题。材质与渲染阶段，为阀体、螺栓等金属承压部件赋予黄铜金属材质，调整材质的粗糙度与金属度参数，还原铸黄铜件经机加工后的哑光金属质感，表面呈现均匀的暖金色金属光泽；为操作手柄赋予哑光黑色工程塑料材质，模拟工业阀门常用的酚醛塑料手柄的视觉效果，手柄顶部设置白色的启闭状态指示块，可直观反馈阀门的开关状态。渲染阶段采用柔和的工业产品布光方案，通过主光、辅光与轮廓光的搭配，清晰呈现阀体表面的机加工纹理、螺栓的棱角结构以及法兰端面的细节特征，背景采用纯净的浅蓝色渐变，突出阀门主体的结构轮廓，避免多余元素干扰结构展示。设计过程中充分考虑阀门的实际装配逻辑，所有零部件均保留合理的装配间隙与公差余量，可直接用于虚拟装配验证、产品展示动画制作以及工程教学演示，完整还原了手动法兰球阀从外部操作件到内部流道核心件的全部结构特征，各部件的连接关系、运动逻辑均与实际工业产品保持一致。
