汽车真空助力刹车制动装置三维结构

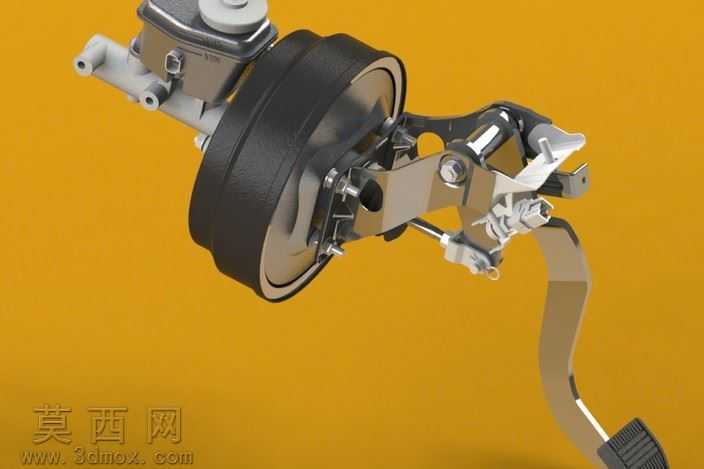

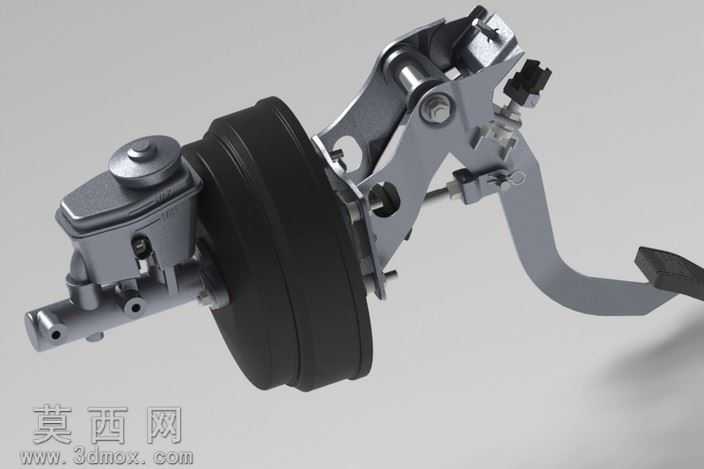

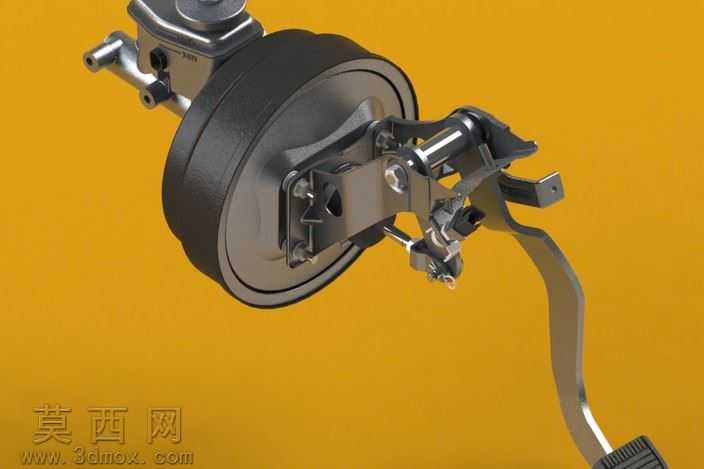

本作品为汽车真空助力刹车制动装置的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循汽车制动系统的实际工程结构比例进行1:1还原，完整呈现了真空助力鼓、制动主缸、连接支架、操纵踏板、传动杠杆等核心组成部分的装配关系。建模阶段首先对制动装置的各零部件进行独立参数化绘制，针对真空助力鼓的圆形壳体结构，通过旋转凸台特征生成基础轮廓，再对壳体表面的安装接口、加强筋位进行细节切削，保证壳体的壁厚均匀符合实际冲压件的工艺特征；制动主缸部分精准还原了缸体、油口接口、连接推杆的结构尺寸，各接口的位置与助力鼓的安装位完全匹配，确保装配时无干涉问题。连接支架部分采用钣金建模逻辑，还原了冲压弯折的结构形态，对支架上的安装孔位、铰接点位进行精准定位，保证杠杆传动结构的运动轨迹符合实际制动的行程逻辑；操纵踏板部分还原了踏板臂的弯折弧度、踏板面的防滑纹理结构，铰接部位的销轴、衬套结构也做了细节呈现，完整还原踏板的转动自由度。材质与渲染阶段，针对不同零部件的实际材质赋予对应材质属性：真空助力鼓的金属壳体赋予磨砂黑金属材质，还原实际产品的喷塑表面质感；内部的金属传动杠杆、铰接销轴赋予抛光金属材质，呈现机加工金属的光泽质感；踏板臂赋予深色金属烤漆材质，踏板面的防滑胶垫赋予橡胶材质，通过调整材质的粗糙度、反射率参数，让不同部件的材质区分清晰。渲染场景采用纯色暖黄背景，通过三点布光方案突出装置的结构立体感，主光从侧上方打亮装置主体轮廓，辅光补充暗部细节避免结构死黑，轮廓光勾勒装置边缘提升层次感，最终渲染效果清晰展现各部件的装配关系与结构细节。设计思路上以还原真实汽车真空助力刹车的工作结构为核心，重点突出真空助力结构与制动操纵结构的连接逻辑，既保证外观结构的视觉还原度，也兼顾内部传动结构的合理性，可用于汽车制动系统的结构展示、教学演示等场景，各零部件的建模保留了可编辑的参数特征，方便后续进行结构调整与工程适配。
