壁挂式双层自行车停放支撑架构件

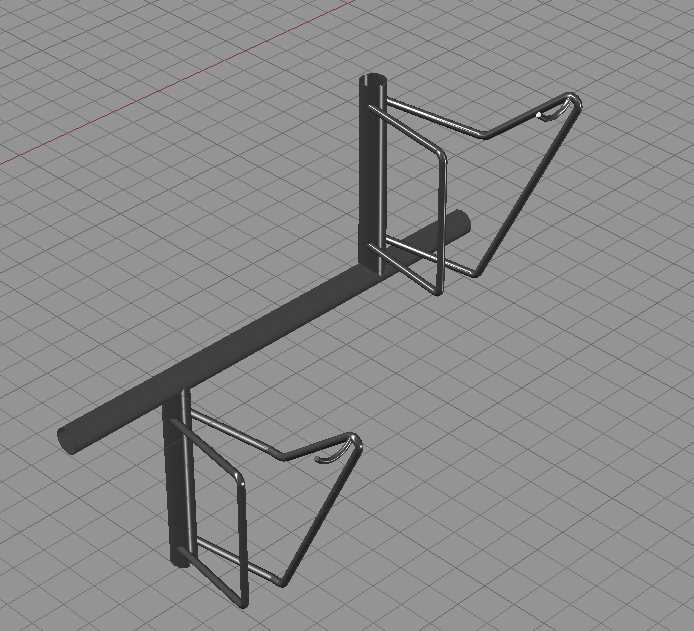

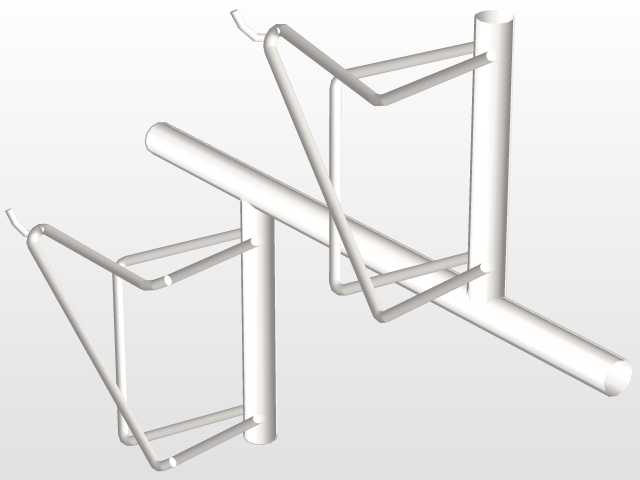

这款壁挂式双层自行车停放支架，主要应用于城市公共停车区、居民小区非机动车库、商业体配套停车区域这类空间紧张的非机动车停放场景，核心作用是在有限的垂直墙面空间内实现双倍车位扩容，解决传统地面平铺式停放占用面积大、停放秩序混乱的痛点。从结构设计逻辑来看，整体采用壁挂承载的受力路径，主承载竖梁直接通过膨胀螺栓与建筑墙体固定，无需额外占用地面铺装空间，横向承载梁从竖梁中部垂直伸出，作为上下两层停放位的连接承载基础，上下层的自行车托臂采用对称式弯折成型结构，托臂轮廓完全贴合常规自行车轮圈与下管的接触弧度，推入车辆时轮组可自然滑入托臂限位槽内，无需额外锁止结构即可实现车辆的侧向防倾倒，上层托臂末端设置有向上的弯折挡边，避免车辆推入过深导致整车滑脱。设计阶段充分考虑了不同规格自行车的适配边界，托臂的开合宽度兼容20寸到29寸轮径的常规民用自行车、山地车、城市通勤车，托臂表面做圆弧钝化处理，避免推入车辆时刮擦车漆或轮组辐条。安装层面，主竖梁的固定孔位采用长圆孔设计，可适配墙面施工时的孔位误差，降低现场安装的对位难度，横向梁与竖梁的连接采用焊接加三角加强筋的结构，强化节点处的抗扭、抗弯折性能，即使满负荷停放两台整车，连接节点也不会出现形变松脱。实际使用中，下层车位可直接推入车辆，上层车位仅需轻抬车辆前轮卡入托臂即可完成停放，操作门槛极低，无需额外的辅助提升机构，兼顾了空间利用率与使用便捷性，同时金属材质的构件整体耐候性较强，可适配室内外不同的停放环境，长期使用不易出现结构老化失效问题。
