威纶通MT6050i人机界面触摸屏三维建模

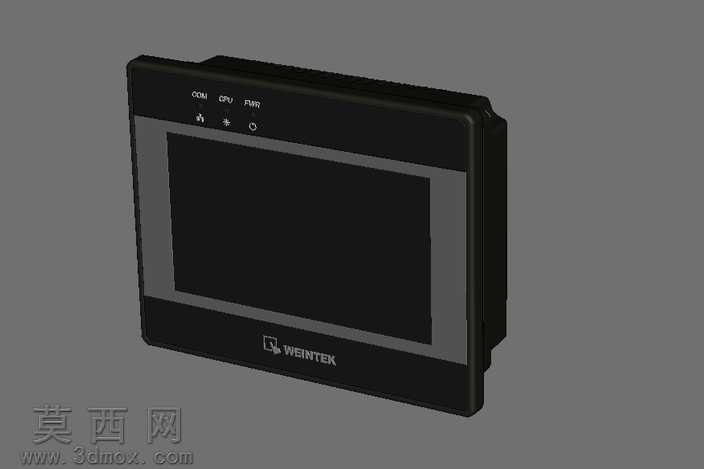

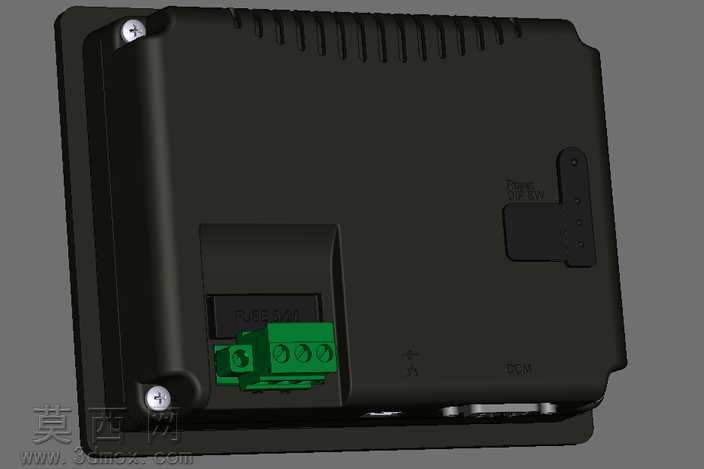

本模型为威纶通MT6050i系列工业人机界面触摸屏的三维数字化建模成果，建模过程以实物测绘的尺寸参数为核心依据，严格还原产品的真实外观比例与结构细节。建模阶段首先通过基准面搭建确定产品的整体长宽高尺寸，先绘制外壳主体的轮廓草图，通过拉伸、切除等基础特征构建前后壳体的基础形态，针对壳体边缘的圆角过渡、侧边的安装卡扣凹槽、背部的接线端口凹陷结构，采用圆角、扫描、放样等特征进行精细化处理，确保每一处结构都与实物一致。前面板区域重点还原屏幕边框的层级结构，区分显示区域的内凹结构、边框的哑光包边以及顶部状态指示灯区域的开孔，顶部COM、CPU、PWR对应的三个状态指示灯位置做了精准定位，指示灯旁的标识符号通过草图包覆特征实现，还原丝印标识的真实位置与形态。前面板下方的品牌标识区域同样采用包覆特征处理，还原品牌logo与字样的凸起质感。材质与渲染阶段，针对产品不同部位的材质特性做了区分设置：外壳主体采用哑光黑色硬质塑料材质，调整粗糙度参数模拟工业塑料的磨砂质感，避免过度反光；屏幕区域采用高透玻璃材质，添加轻微的反射与折射参数，模拟触控屏玻璃的通透质感，同时为屏幕添加轻微的暗度处理，模拟未通电状态下的屏幕效果；边框的灰色装饰条采用半哑光塑料材质，与黑色主体形成质感区分；状态指示灯区域采用半透明PC材质，可模拟指示灯点亮后的透光效果。结构设计上还原了产品的分体式壳体结构，预留了前后壳的装配止口位置，背部的安装挂孔、散热格栅结构都做了等比例还原，可直接用于工业控制柜的布局装配干涉检查、产品展示动画制作、操作培训素材开发等场景。建模过程中对所有特征做了参数化关联，后续若需调整屏幕尺寸、壳体厚度等参数，可直接通过修改草图尺寸实现快速变更，无需重新构建整体结构，大幅提升模型的复用性。
