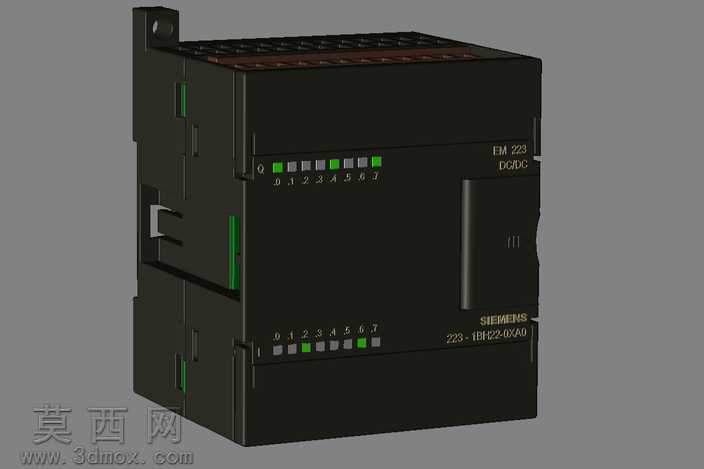

西门子S7-200系列EM223扩展模块三维模型

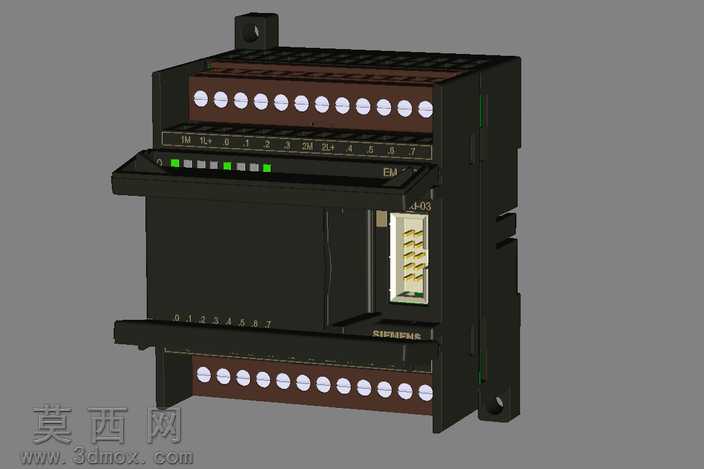

本模型为西门子S7-200系列EM223数字量输入输出扩展模块的高精度三维建模成果，建模过程严格参照实物尺寸比例进行1:1还原，首先通过对实物外观的测绘获取核心轮廓数据，在三维建模环境中先搭建模块的整体基体结构，精准还原模块上下分层的壳体拼接结构，壳体表面的散热格栅、侧边安装卡扣、导轨安装槽位等细节特征均逐一进行拓扑建模，确保结构特征与实物完全一致。建模过程中对模块正面的状态指示灯区域进行了精细化处理，分别还原了8路输入、8路输出对应的指示灯排布，清晰标识出每一路通道对应的点位编号，同时还原了模块表面的型号丝印、品牌标识区域的凹凸结构，保证外观细节的还原度。材质渲染阶段，为模块壳体赋予哑光黑色工业塑料材质，调整材质的粗糙度、反光度参数匹配真实PLC模块外壳的质感，指示灯区域分别赋予绿色半透明自发光材质，模拟通电状态下的指示灯显示效果，金属接线端子部分赋予哑光金属材质，还原端子排的金属质感，侧边的安装卡扣部分赋予稍带弹性的工程塑料材质，区分不同部件的材质差异。结构设计上完整还原了EM223模块的DC/DC类型接口特征，还原了模块与S7-200系列主单元连接的扩展总线接口结构，模块背部的标准DIN导轨安装卡扣结构也进行了完整建模，可直接用于自动化系统的三维布局仿真、电气柜装配模拟等场景。建模过程中对模型的面数进行了合理优化，在保证细节完整的前提下控制模型整体数据量，既可以用于产品展示渲染，也可导入工业仿真软件进行虚拟装配调试，模型的各个部件均进行了独立分组，方便后续进行结构拆解、爆炸图制作等二次创作，能够满足工业设计演示、电气方案展示、教学演示等多场景的使用需求。
