织机用四通道纬纱检测传感装置结构

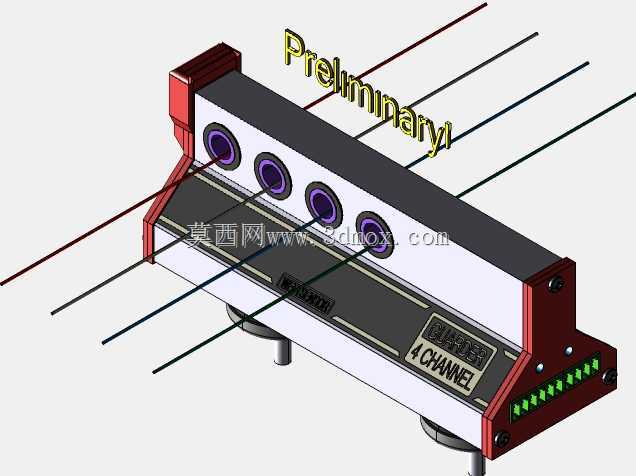

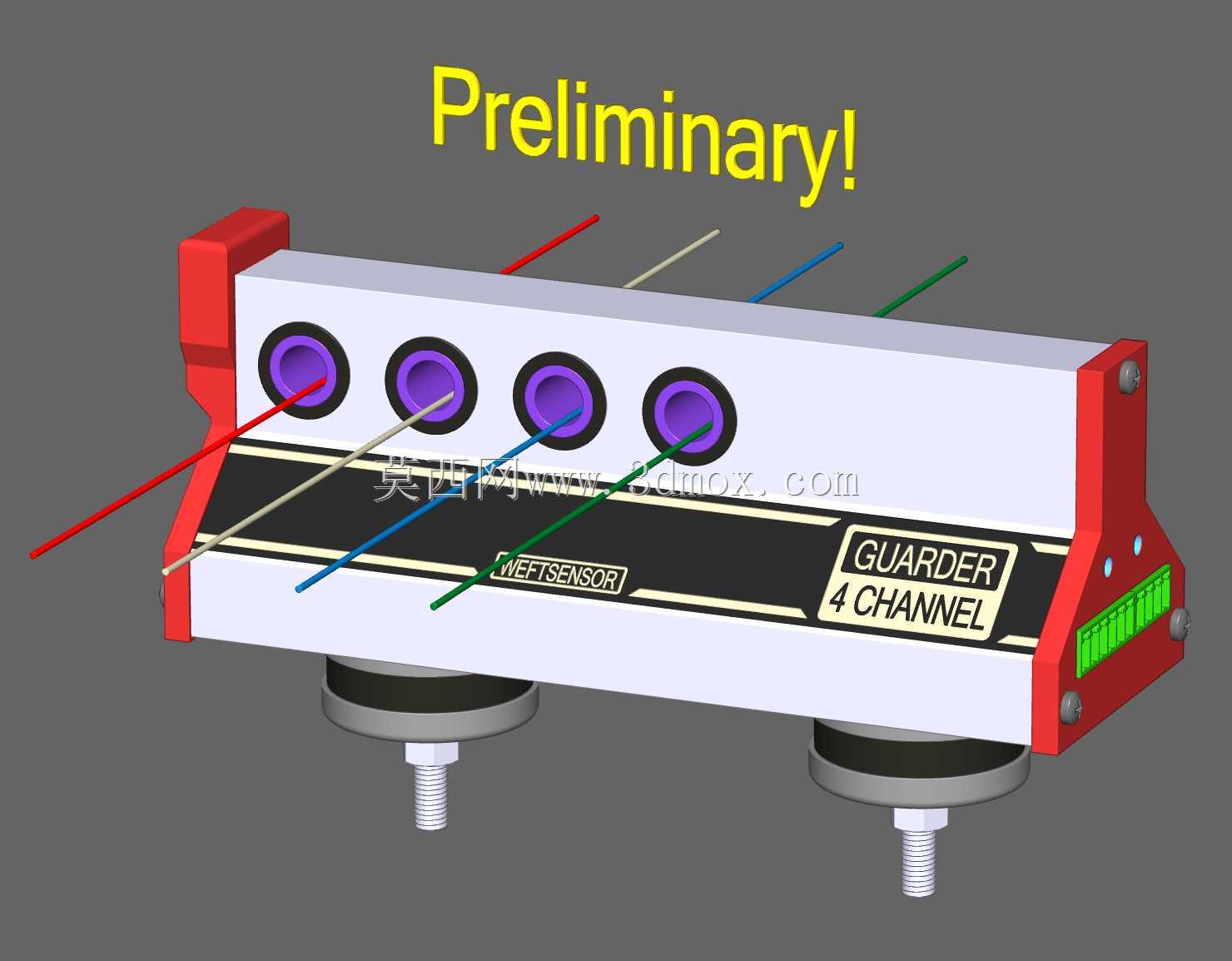

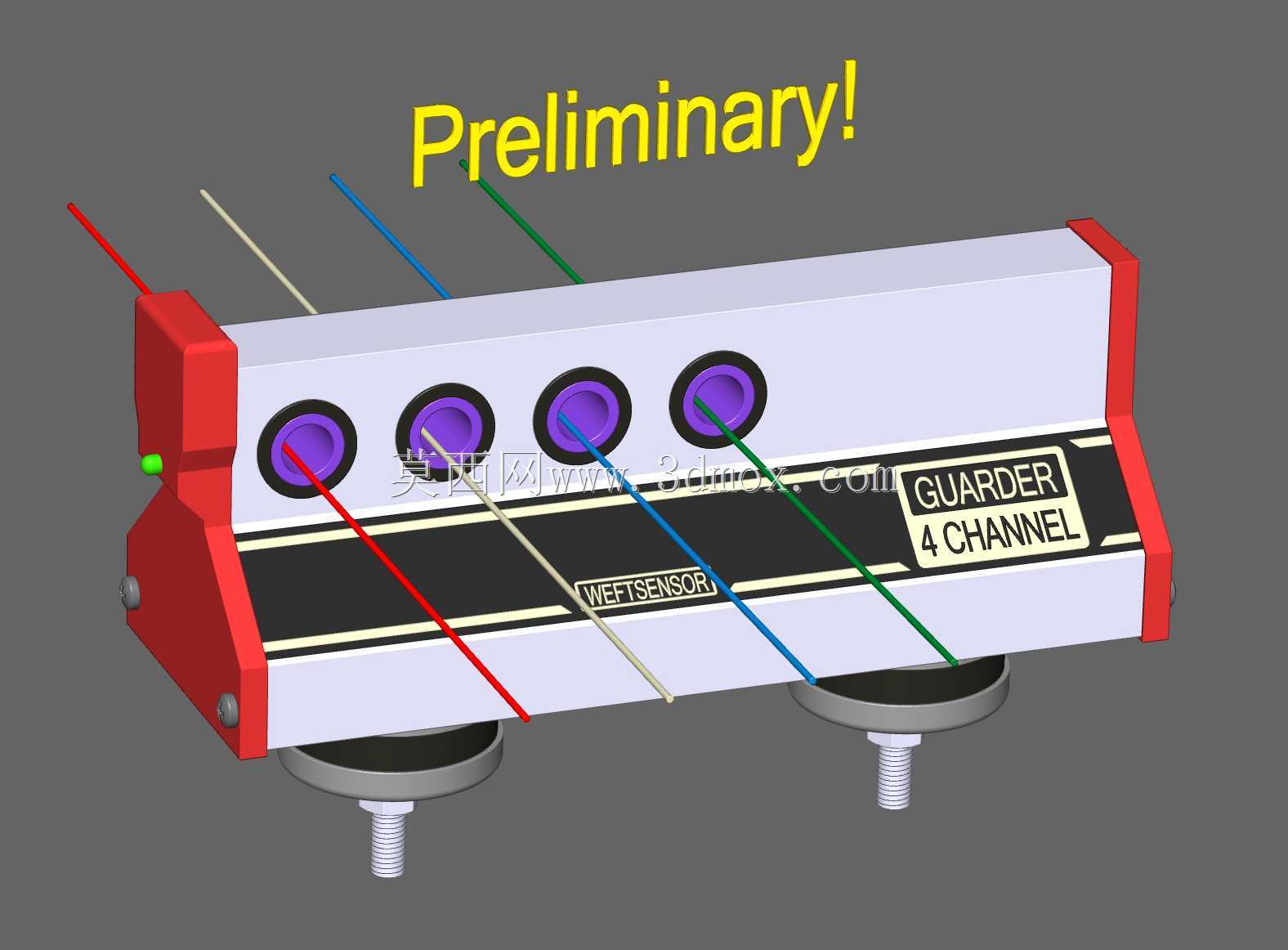

　　这款四通道纬纱检测装置，是面向无梭织机纬向运行状态监测开发的专用检测部件，主要适配高速剑杆、喷气类织机的纬纱探测工位，安装在织机储纬器与梭口之间的纬纱走丝路径侧方，替代传统单纬检测元件，可同时完成四根不同纬纱的断纱、缺纬、张力异常状态识别，解决多色纬织造场景下传统单通道传感器排布拥挤、接线复杂、检测响应滞后的问题。从结构设计逻辑来看，装置采用一体化盒式主体结构，主体外壳以红白撞色做功能区分，红色端盖区域为安装固定与接线端口集成区，白色主体为检测光路与内部电路容纳腔，正面四个等距排布的紫色检测孔为纬纱穿入检测位，每个孔位对应独立的光电检测通道，可分别识别穿入对应孔位的纬纱运行状态，不会出现多纬之间的信号串扰。

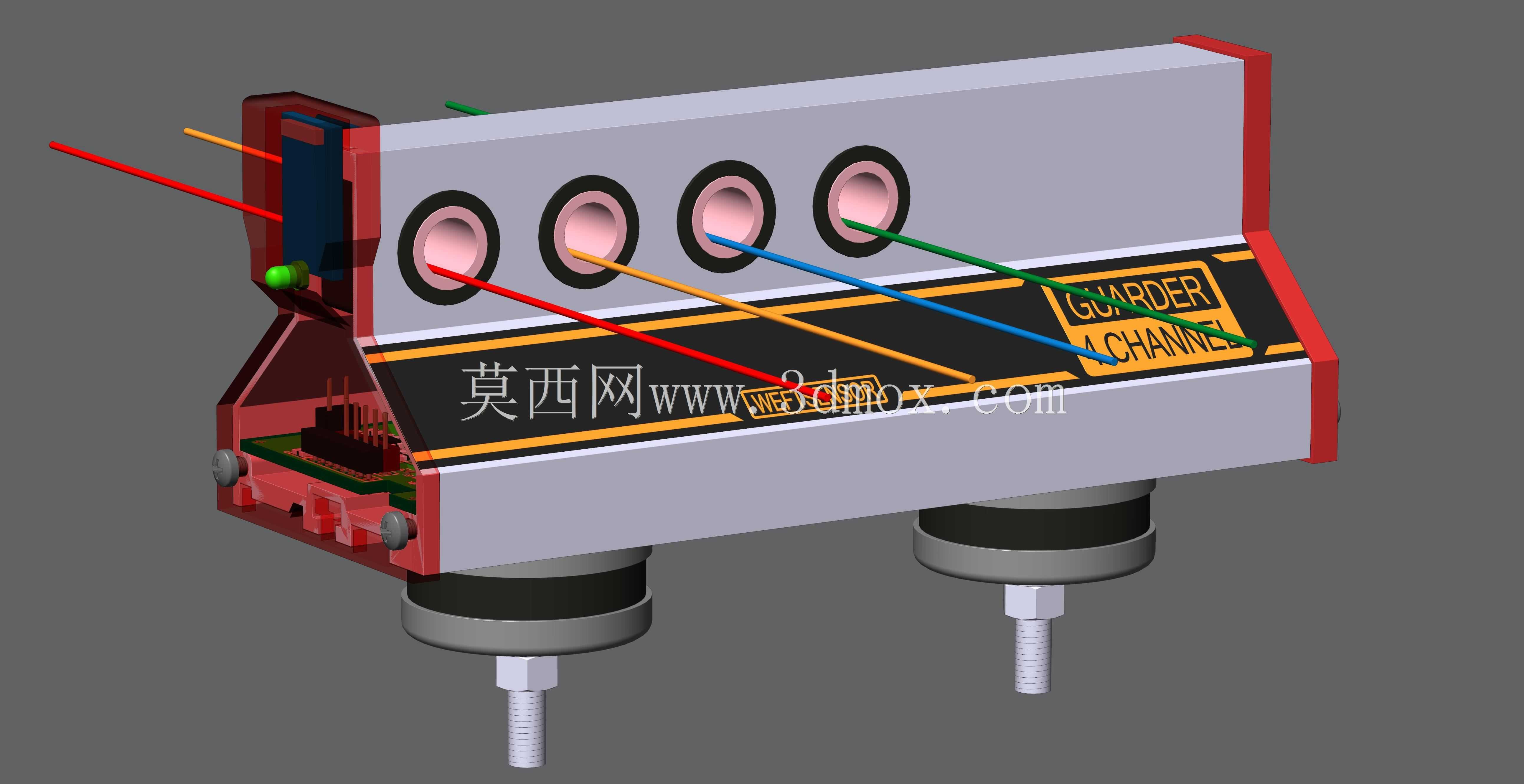

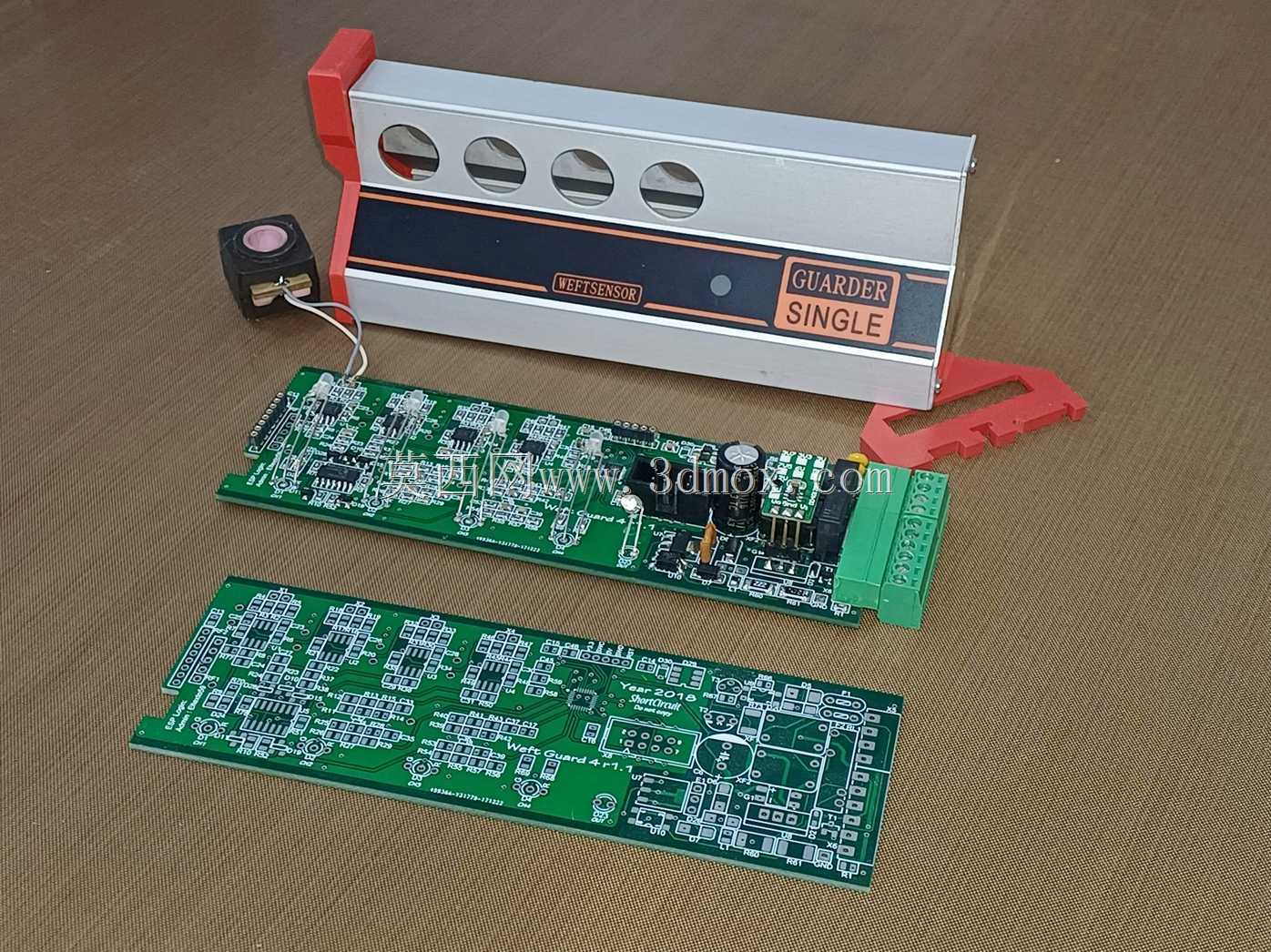

　　装置底部设置两个带外螺纹的柱状安装支脚，支脚自带调节锁紧螺母，安装时可根据织机的纬纱走丝高度调整支脚伸出长度，适配不同机型的安装面高度差，支脚底部的螺纹段可直接旋入织机安装支架的对应螺纹孔，无需额外设计定制转接板，安装边界可覆盖现有多数高速织机的纬检工位安装尺寸，支脚间距经过标准化匹配，可直接替换同规格的老式单通道、双通道纬纱传感器，不需要对织机原有安装位做二次加工改造。检测面的标签区域明确标注通道数量与产品标识，侧面集成的状态指示灯可直接对应每个通道的工作状态，设备运行时挡车工可直接通过指示灯状态快速判断哪一路纬纱出现异常，不需要逐根排查纬纱路径，大幅降低断纱后的停机排查时间。内部电路采用集成化模块化设计，将光电发射、

　　接收元件与信号处理电路集成在同一腔体内，省去了传统传感器外置信号处理盒的布线需求，整体接线仅需一组电源与信号输出线缆即可完成四通道的信号传输，减少织机内部的布线杂乱问题，同时降低多线缆拉扯导致的接线故障概率。装置的检测端采用非接触式光电检测原理，纬纱从检测孔穿过时不需要与传感器内部元件产生物理接触，不会对纬纱表面产生摩擦损伤，可适配从低支粗纬到高支细纬的多种纱线类型，包括短纤纱、长丝、弹力纱等不同材质的纬纱检测，不会因为纱线毛羽、飞花附着导致检测误判，检测响应速度可匹配最高每分钟上千转的织机转速，不会出现漏检、误触发的情况。从安装适配性来看，装置整体宽度控制在多纬排布的合理范围内，

　　四个检测孔的孔位间距与多色纬织造时的纬纱排布间距完全匹配，穿纱操作时挡车工可直接将对应颜色的纬纱穿入对应通道孔位，不需要额外调整导纱件的位置，穿纱路径顺畅无弯折，不会额外增加纬纱的运行阻力。端盖区域的接线端口采用快插式设计，更换传感器时不需要重新做线缆接头，可直接拔插完成更换，缩短设备维护的停机时间。外壳结构做了密封处理，可抵御织机车间内的飞花、短绒、潮湿空气侵入内部电路，避免飞花堆积导致的光路遮挡、电路短路问题，适应纺织车间高粉尘、高湿度的恶劣工作环境，相比老式开放式结构的传感器，长期运行的稳定性有明显提升。在实际织造场景中，这款四通道传感器可覆盖四色以内的多纬换纬织造需求，比如色织面料、提花面料的多纬织造工序，不需要在纬向路径上排布多个单通道传感器，减少了纬检区域的部件占用空间，给织机的导纱器、剪刀等周边部件留出足够的运动空间，避免部件之间的运动干涉。设计过程中针对织机运行时的振动问题，在内部电路板与外壳之间设置了减震缓冲结构，安装支脚与主体连接处也做了减震处理，织机高速运行产生的持续振动不会导致内部元件移位、光路偏移，可长期保持检测精度稳定，不需要频繁校准检测位置。
