建筑屋面PVC排水沟槽及落水管组件

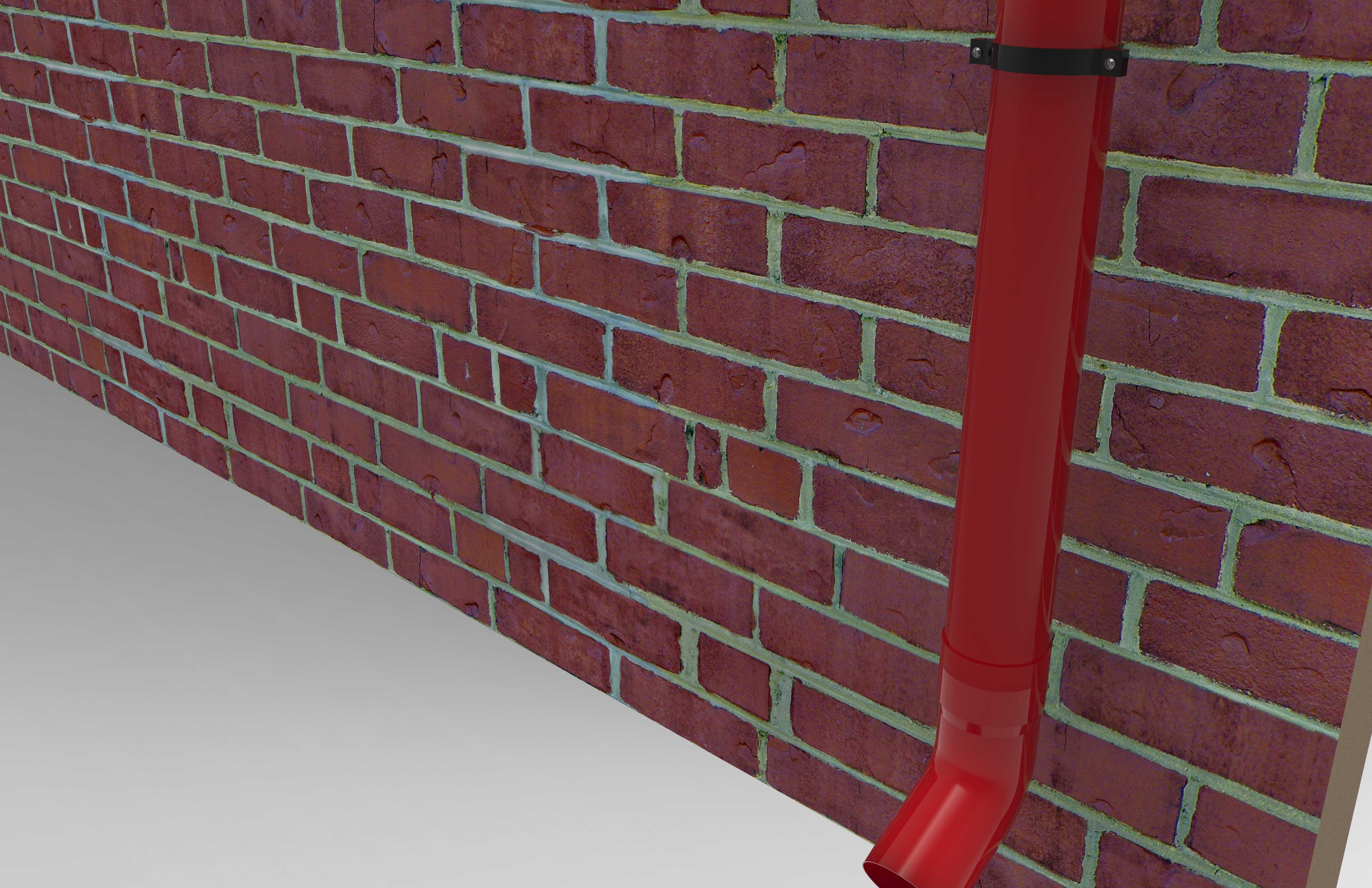

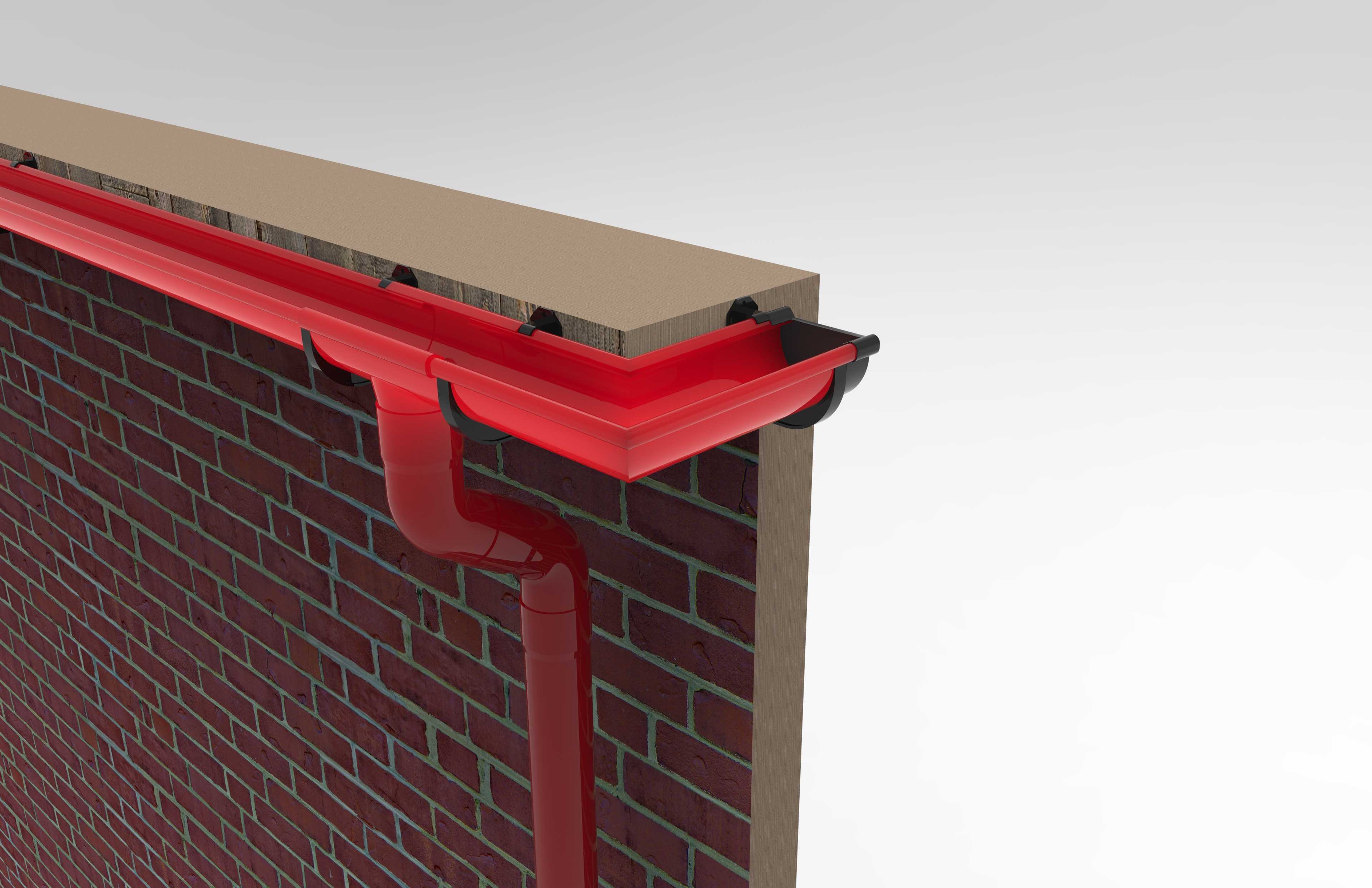

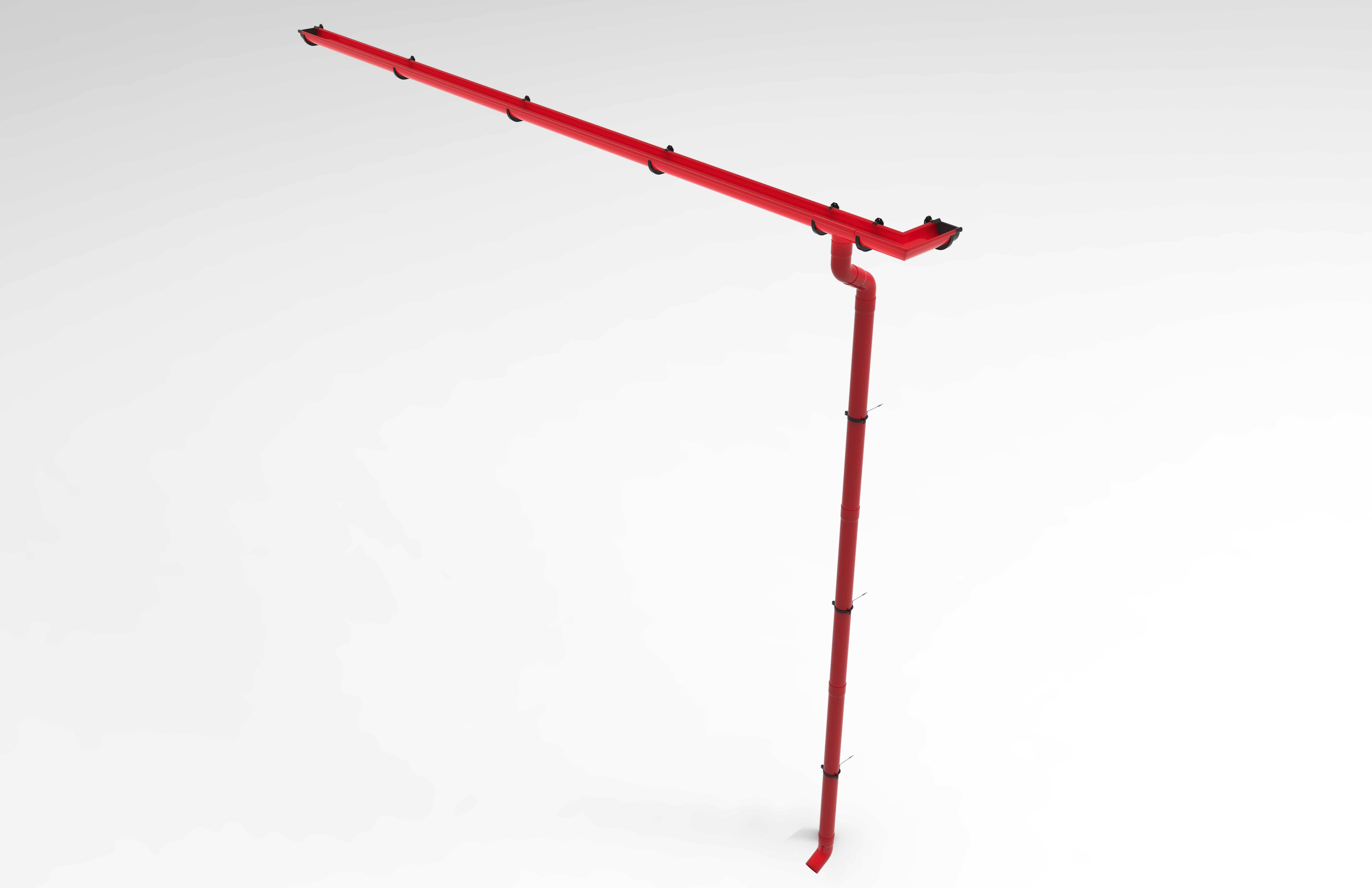

这套PVC排水组件主要适配民用自建房、小型工业厂房的屋面有组织排水场景，替代传统砖砌排水槽或金属落水管方案，解决屋面雨水无组织漫流冲刷墙面、侵蚀地基的实际问题。整套组件包含水平布置的集水沟槽、90度转向弯头、垂直固定的落水管段以及配套的管卡固定件，水平沟槽沿屋面檐口边缘布设，承接屋面汇集的雨水，通过端部弯头导流至垂直落水管，最终将雨水导向地面排水管网或散水区域。从结构设计逻辑来看，水平沟槽采用开口式U型截面，槽体壁厚均匀，既保证足够的截面过流能力，又控制材料用量，沟槽外侧预设的管卡安装位，可直接通过膨胀螺栓固定在檐口挑檐的下沿或外墙立面，无需额外焊接支架，安装时可根据檐口实际长度裁切槽体，端部采用配套粘接剂密封拼接，避免接缝渗漏。垂直落水管采用等径圆形截面，管段之间采用承插式连接，每间隔固定距离配套抱箍式管卡，管卡上的长圆孔可适配墙面不平整带来的安装误差，抵消管材热胀冷缩产生的轴向位移，避免长期使用后接口拉裂漏水。转向弯头采用大曲率圆弧过渡，而非直角弯折结构，可大幅降低雨水流经转角时的阻力，减少水流对弯头内壁的冲刷，同时避免转角处杂物淤积造成的堵塞。安装边界方面，水平沟槽的布设坡度控制在千分之三到千分之五之间，保证雨水可以依靠重力顺畅流向落水口，不会在槽内积水滋生藻类或残留泥沙；落水管的垂直段需与墙面保持20毫米左右的间隙，避免管壁长期贴附墙面造成墙面返潮，落水口下端距离地面散水高度不超过150毫米，防止雨水下落时冲刷地面泥土。整套组件的所有连接部位都做了定位止口设计，建模时还原了实际安装的配合公差，粘接面预留了胶水填充间隙，管卡的固定孔位完全匹配常规膨胀螺栓的安装尺寸，可直接用于施工前的排布模拟、工程量核算，也可作为同类型排水产品结构优化的参考基准，帮助设计人员提前预判安装时可能出现的干涉问题，比如檐口外伸长度不足时沟槽与屋面瓦的碰撞、落水管布设位置与外墙门窗、空调外机支架的位置冲突等，提前调整排布方案，减少现场施工的返工量。
