户外安防监控枪机防护罩结构设计

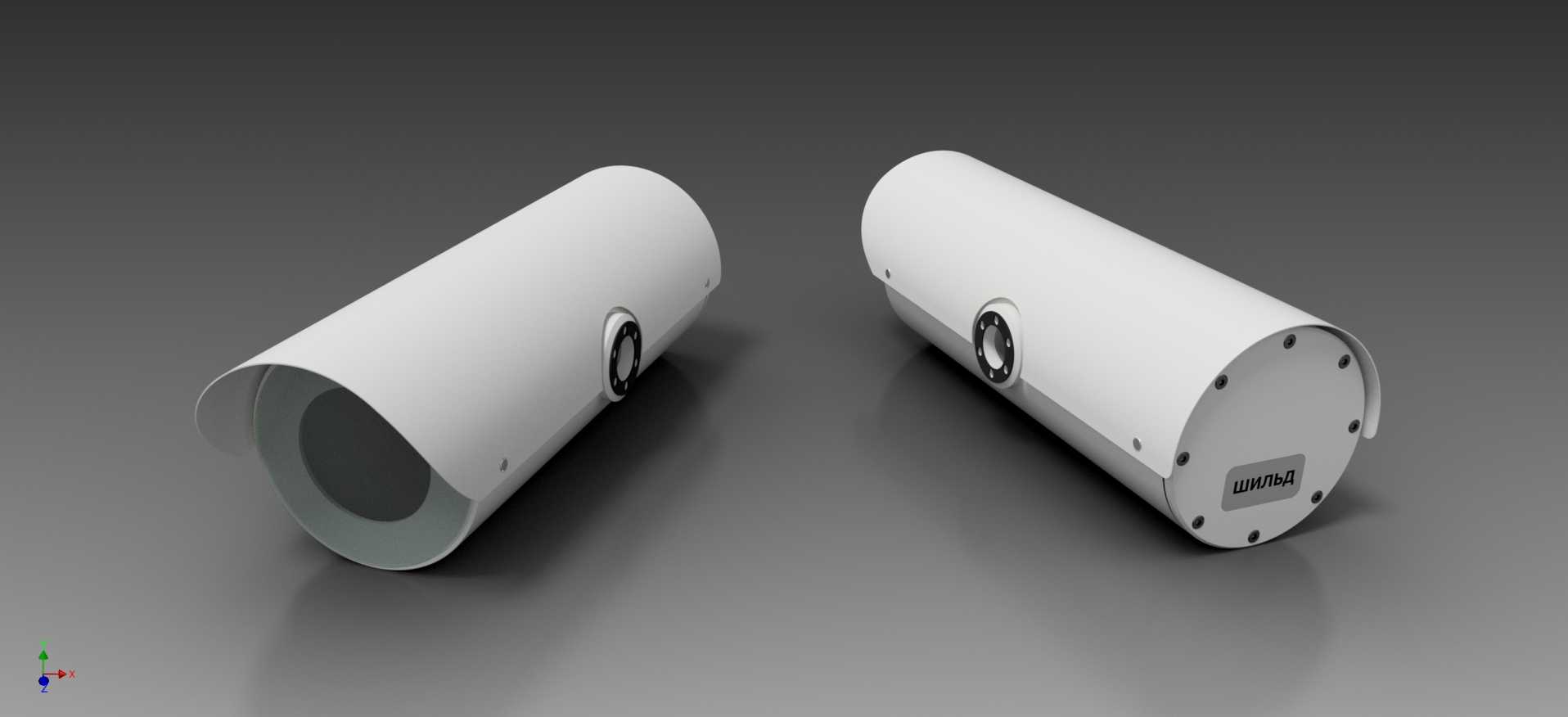

这款防护罩主要适配户外枪型监控摄像机的安装使用场景，常见于园区周界、道路卡口、厂区出入口、楼宇外立面等露天布设点位，核心作用是为内置的摄像模组、镜头、感光元件提供封闭的防护空间，隔绝户外环境中的雨水、扬尘、高低温骤变、外力磕碰等可能损伤成像组件的因素。从结构设计来看，整体采用长筒形流线构型，前端伸出的遮雨檐做了圆弧收边处理，能在降雨时引导水流顺着筒身外壁滑落，避免雨水顺着前端视窗缝隙渗入腔体内部，同时也能减少正午阳光直射镜头产生的眩光干扰，提升成像画面的清晰度。筒身主体采用等径圆柱腔体设计，内部预留了足够的安装空间，可兼容不同焦距长度的枪机镜头，腔体侧壁预留了走线孔位，方便视频线、电源线从筒身侧方或尾端接入，避免线缆外露被拉扯损坏。尾端采用法兰式端盖结构，端盖上均匀分布的紧固螺丝孔可实现端盖与筒身的紧密压合，配合接缝处的密封胶条安装位，能达到IP66级别的防护要求，端盖上预留的品牌标识位也可根据项目需求做定制化丝印处理。安装边界方面，筒身下方预留了标准的万向支架安装接口，可适配市面上主流的监控壁装、吊装支架，安装时可根据监控视角需求调整俯仰角度，调整完成后通过锁紧螺丝固定角度，不会出现长期使用后角度偏移的问题。视窗部分采用内嵌式安装结构，玻璃视窗与筒身前端的配合台阶处预留了密封胶圈槽位，装配时压入橡胶密封圈即可实现视窗与壳体的密封连接，同时视窗内表面预留了防雾涂层粘贴位，在温差较大的高湿环境下可避免视窗起雾影响成像。筒身侧面预留的光敏元件开孔，可适配内置红外补光灯的摄像机使用，让光敏传感器能够准确感知环境亮度变化，自动切换红外补光模式。整个壳体的壁厚设计兼顾了结构强度与轻量化需求，既能够抵御户外常见的外力冲击，也不会因为自重过大增加支架的承重负担，表面采用哑光喷塑处理，既能够提升壳体的抗腐蚀能力，也能避免壳体反光对周边环境造成光污染。在实际项目选型中，这类防护罩的尺寸参数需要匹配内置摄像机的总长、镜头直径，确保摄像机组装完成后镜头前端与视窗之间预留足够的间隙，不会出现镜头顶到视窗或者视角被筒壁遮挡的问题，同时尾端的接线空间要足够容纳线缆接头，避免端盖压合时挤压线缆造成接触不良。
