镂空交织环形线框艺术结构件

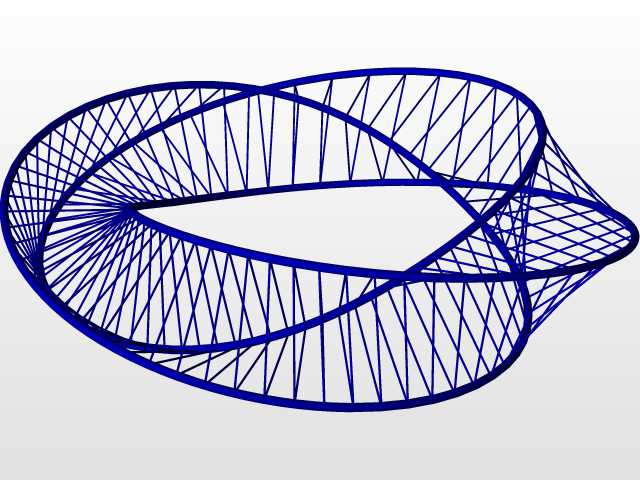

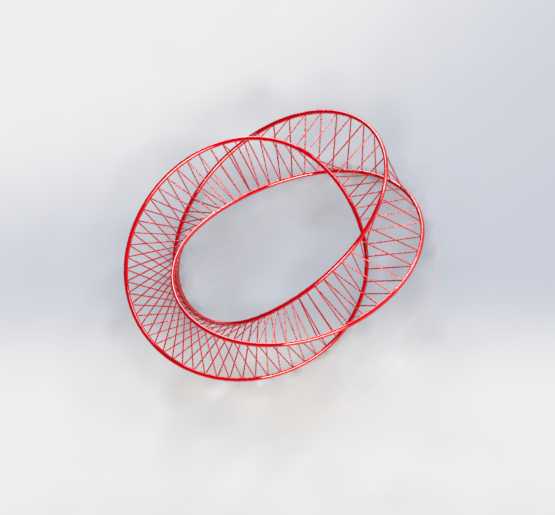

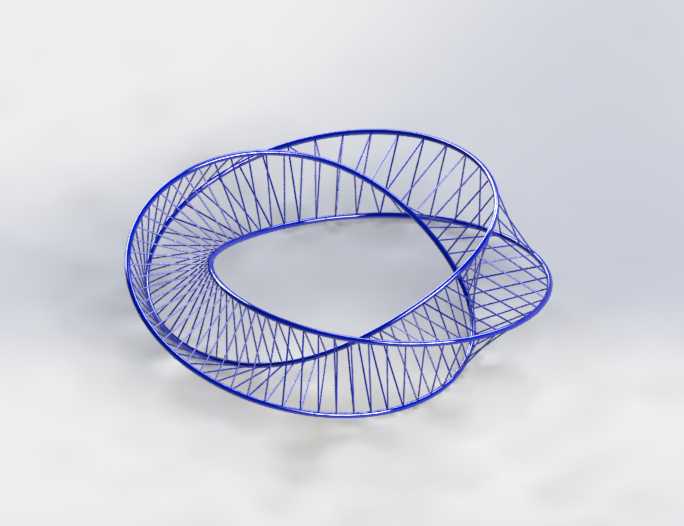

该结构采用双环空间交织的拓扑形态，整体以等径环形为基础轮廓，两个环面沿空间轴线呈特定角度扭转嵌套，环体自身通过径向辐条连接内外环边，形成连续通透的镂空网格形态。从应用场景来看，这类线框结构可作为文创展示装置的骨架支撑，适配商业美陈、公共艺术展项的造型需求，也可作为教学演示用具，直观展示空间曲面的拓扑关系，帮助理解三维空间中的曲线交织逻辑。在功能特性上，镂空线框的设计大幅降低了整体自重，通透的网格结构不会遮挡视线，在作为展示构件使用时，能够让光线、气流自由穿过，不会形成视觉遮挡或风阻，同时连续的环形交织结构保证了整体的形态稳定性，辐条沿环体周向均匀排布，将外环与内环的受力均匀分散，避免局部应力集中。设计过程中，首先确定两个环形的空间扭转角度，通过空间曲线拟合出两个环的中心轨迹，再基于中心轨迹生成环体的截面轮廓，沿轨迹扫掠得到环体的基础边梁，之后在内外环边之间按照等角度间隔布置径向辐条，每根辐条的端点分别与内外环边做相切约束，保证连接位置平滑过渡，避免出现锐角应力集中点。安装边界方面，该结构整体外轮廓的最大包络尺寸可根据实际使用场景缩放，常规展示用途下可将外轮廓直径控制在800mm至1500mm区间，环体边梁的截面直径根据整体尺寸匹配，当外轮廓直径为1000mm时，边梁截面直径取12mm即可满足结构刚度要求，安装时可在环体底部设置两个对称的支撑点，支撑点位置选在环体与水平面接触的最低位置，通过焊接或螺栓连接的方式与底部基座固定，不需要额外设置复杂的支撑结构，依靠自身双环交织的形态即可保持站立稳定。在结构细节处理上，所有辐条与环边的连接位置都做了圆角过渡处理，避免焊接或3D打印成型时出现应力断裂，线框的杆件全部采用等截面设计，既降低了加工成型的难度，也让整体视觉效果更加统一协调，扭转交织的形态从不同角度观察会呈现出不同的视觉效果，具备较强的空间艺术表现力。
