立式集中供热锅炉内部结构三维设计

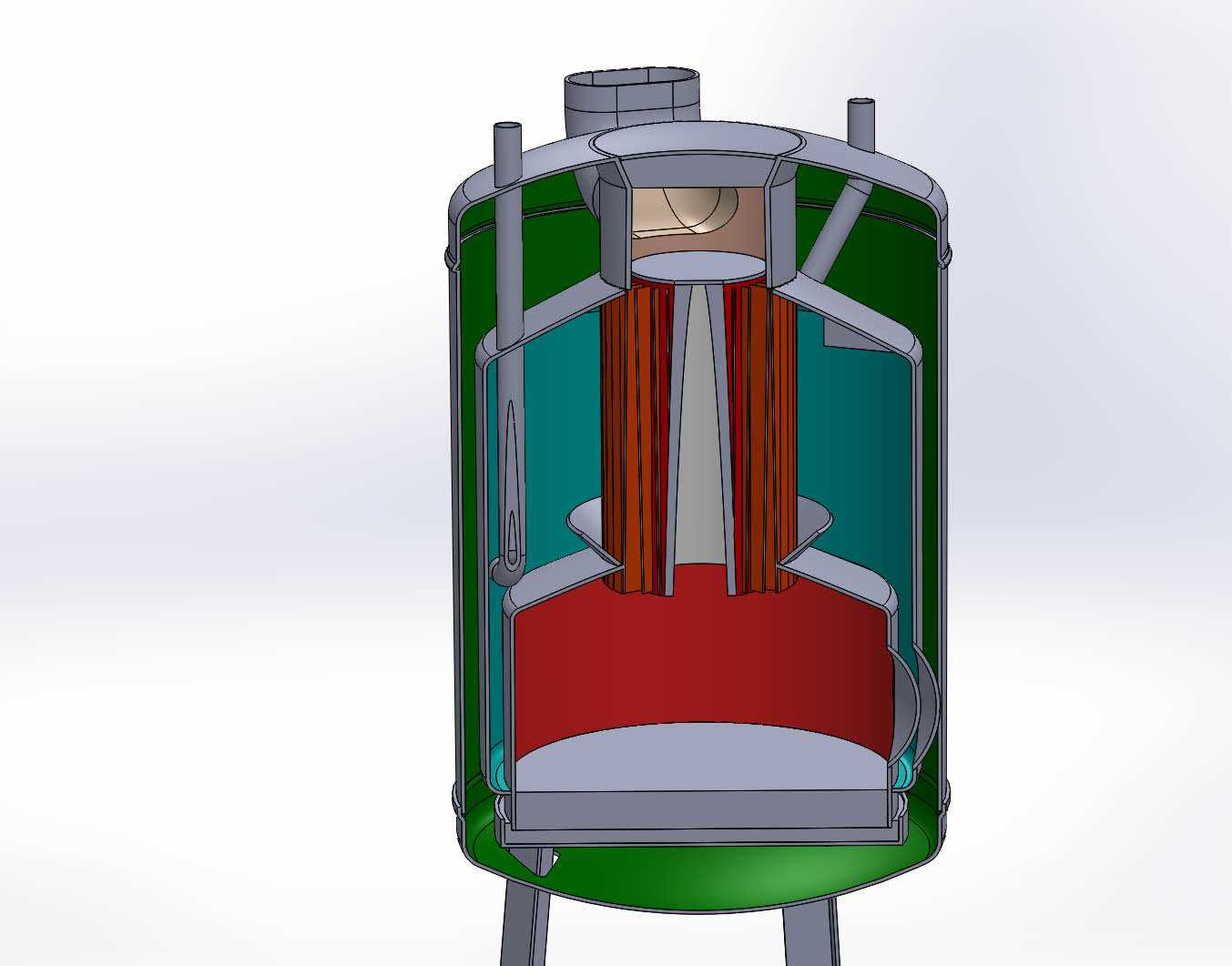

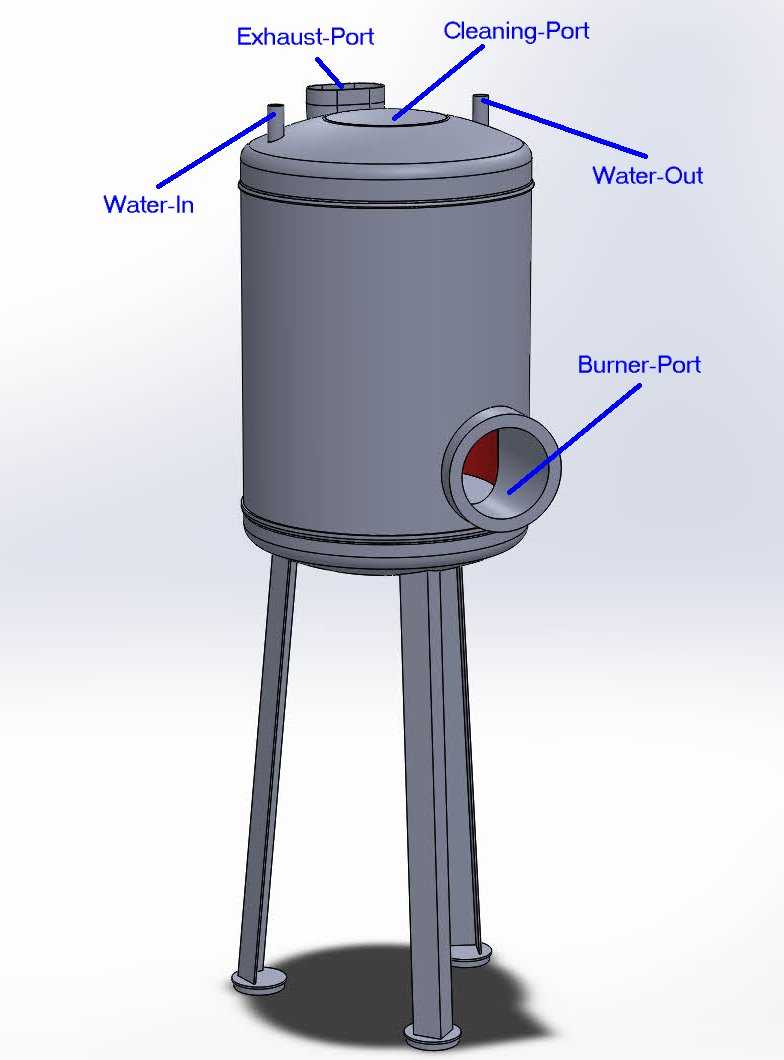

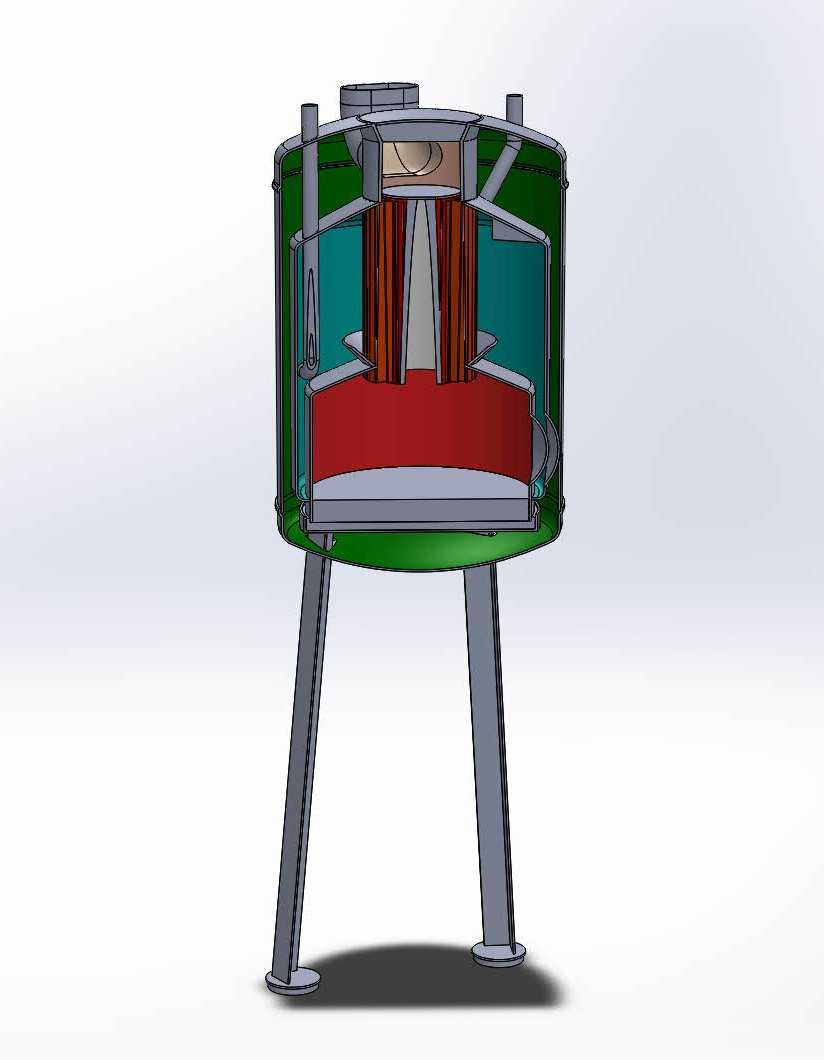

这款立式供热锅炉的三维结构设计，核心面向城镇中小型集中供暖片区、商用建筑群的热源供给场景，可同时满足冬季采暖循环水加热、生活热水恒温供应的双重需求，适配常压或低压热水供热系统的安装要求。从内部结构布局来看，设计阶段优先考虑了燃烧换热的效率提升，下部炉膛区域预留了充足的燃烧空间，可适配常规固体燃料的燃烧工况，炉膛上方布置的多组竖向烟管构成了主要换热面，高温烟气沿烟管向上流动过程中，与壳程内的循环水完成充分热量交换，顶部的烟气导流结构可有效延长烟气滞留时间，降低排烟热损失。设备整体采用立式圆筒形外壳结构，这种布局能大幅缩减设备安装时的水平占地面积，对于用地紧张的老旧小区换热站改造、商用建筑地下热源间布置十分友好，底部设置的支撑腿结构可匹配常规混凝土设备基础的安装标高，侧面预留的进出水接口、排污接口、检修人孔位置，均参照行业通用管路安装规范设定，可直接对接现有供热管网的接口尺寸，无需额外做管路变径调整。设计过程中对内部水流路径做了针对性优化，壳程内设置的导流隔板可引导低温回水从下部进入，沿换热面逐步向上流动被加热，避免出现水流短路、局部水温不均的问题，炉膛外侧的水套结构可充分吸收炉壁散热，进一步提升整体热效率，顶部的烟囱接口尺寸匹配常规排烟管道规格，可直接对接后续的除尘、排烟管路。从安装边界来看，设备顶部预留的检修空间可满足内部烟管清灰、炉膛检修的操作需求，侧面的操作空间仅需满足常规阀门操作、仪表检修即可，无需预留过大的侧向拆装空间，整体安装适配性较强，可覆盖多数中小型集中供热场景的热源设备选型需求，结构设计上充分考虑了长期运行的维护便利性，内部易结垢、易积灰的区域均预留了对应的检修操作通道，降低后期运维的操作难度。
