多层拼接式设备安装铝合金框结构设计

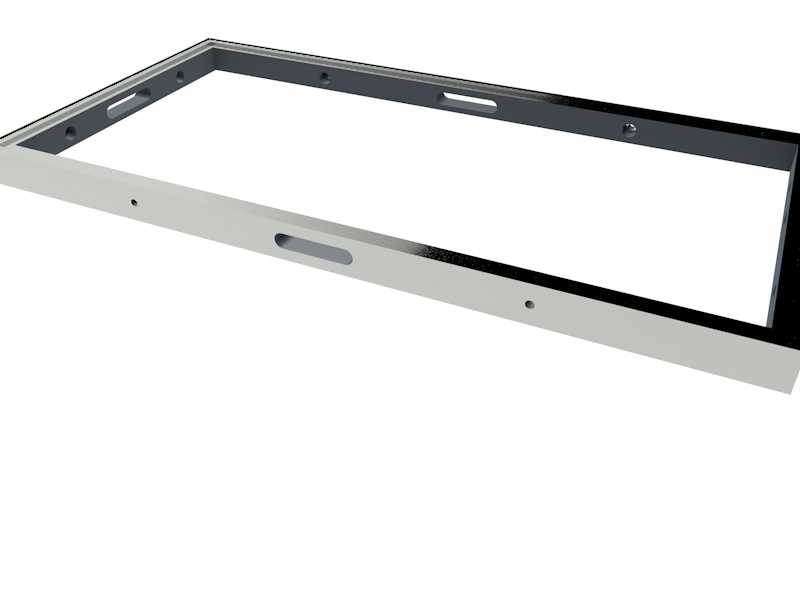

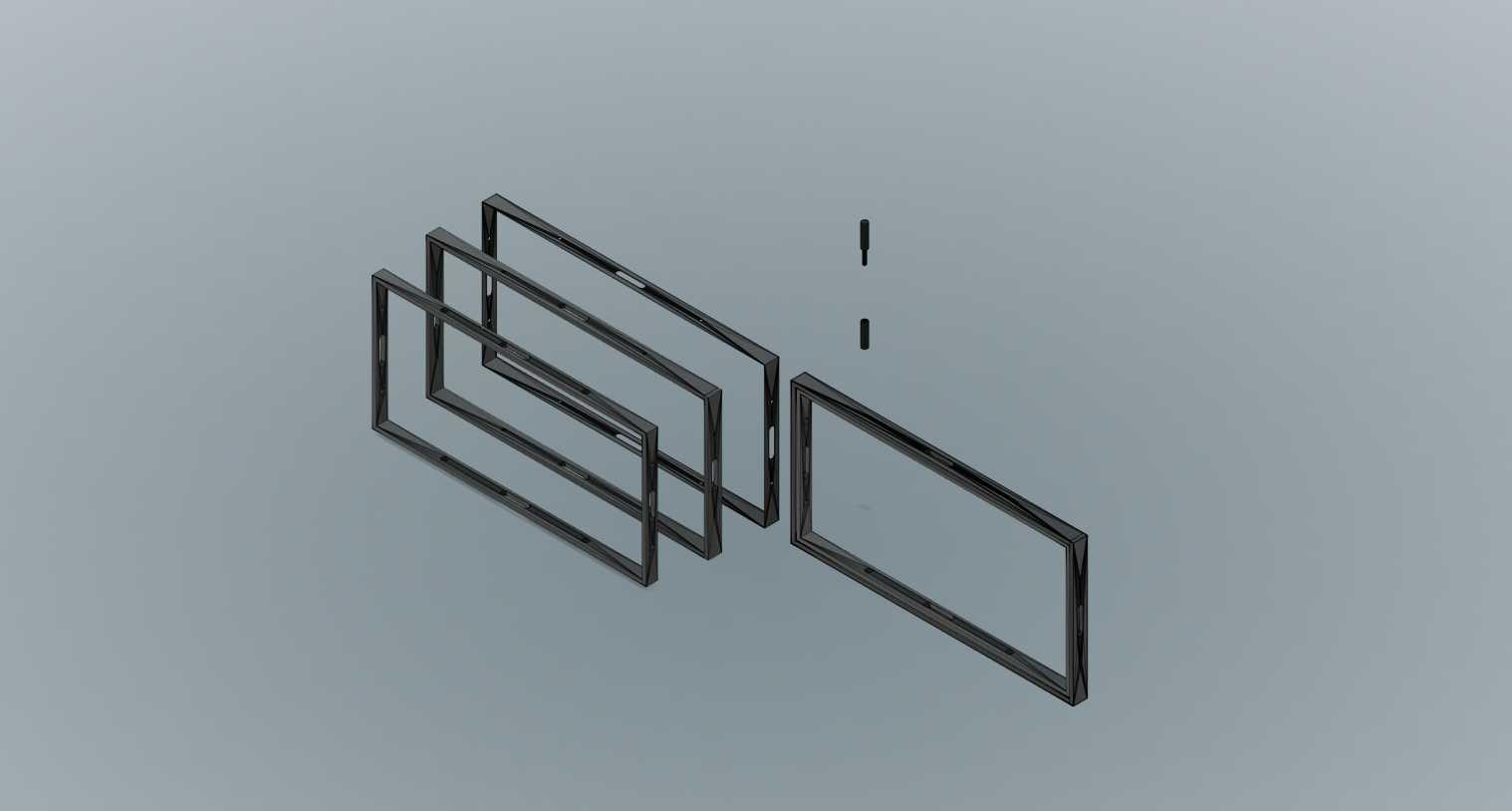

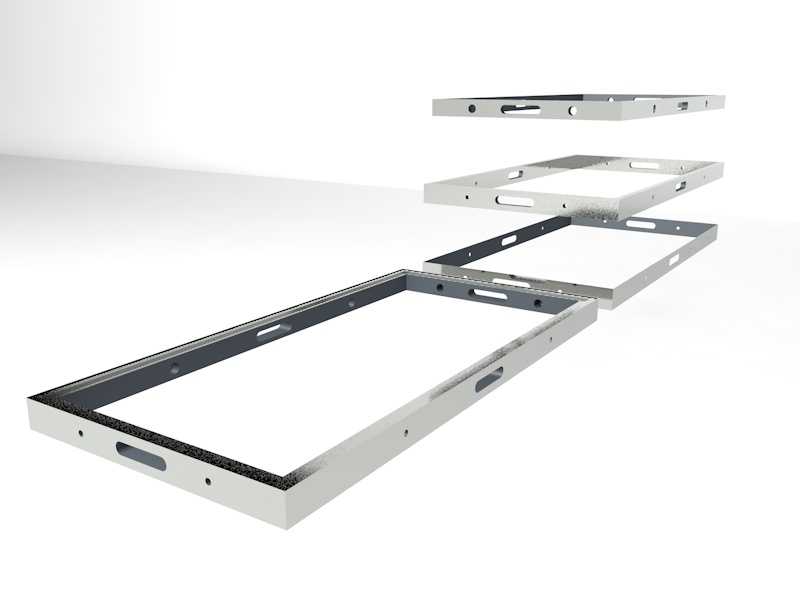

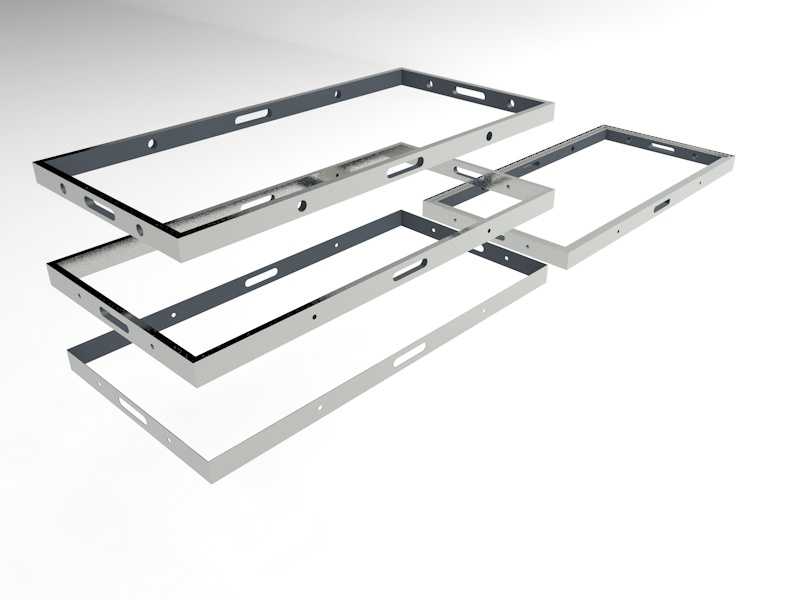

这类多层拼接铝框多应用在工业显示终端、嵌入式工控模组、小型检测设备的外围承载场景，作为内部核心元件的安装依托与外围防护结构，需要兼顾安装精度、结构轻量化与装配便捷性。从结构设计逻辑来看，整体采用分层嵌套的框体结构，不同层级的框体对应不同的安装工位，可分别适配显示屏、控制电路板、接线端子排等不同元件的固定需求，各框体之间通过预设的定位孔与连接位实现快速叠装，无需额外设计复杂的转接支架，能有效压缩设备整体的装配工时。框体边缘做了折边强化处理，在铝合金板材厚度有限的前提下，通过折边结构提升整体抗扭刚度，避免设备运输或运行过程中受振动影响出现框体变形，导致内部元件对位偏移。框体上预留的长条形腰型孔主要用于安装时的位置微调，弥补加工与装配过程中产生的累积误差，保证内部元件尤其是显示类部件的安装平整度，避免出现屏幕受压不均导致的显示异常问题；圆形通孔则用于螺丝锁附固定，孔位分布沿框体边缘均匀排布，保证锁附后受力均匀，不会出现局部应力集中导致的框体翘曲。设计过程中需要严格控制各层框体的外形尺寸公差，尤其是嵌套配合的边缘尺寸，既要保证叠装时不会出现卡滞，也要控制配合间隙避免装配后出现框体错位，安装边界需要匹配对应设备的外壳内槽尺寸，预留0.1-0.2mm的装配余量，方便整体推入外壳后完成周向固定。框体表面做阳极氧化处理，提升耐磨性能与抗腐蚀能力，适配工业车间多粉尘、少量油污的使用环境，同时金属质感的表面也能提升设备整体的外观质感。不同层级的框体厚度根据承载元件的重量做差异化设计，承载较重元件的框体适当增加板材厚度与折边高度，承载轻量元件的框体在保证刚度的前提下做减薄处理，控制整体结构重量，降低设备整体的负载。这类铝框结构在设计时还需要考虑后期维护的便捷性，分层结构可单独拆卸对应层级的框体，无需拆解整个设备框架就能完成对应元件的更换与检修，大幅降低后期运维的操作难度。
