桁架式空间支撑框架结构设计

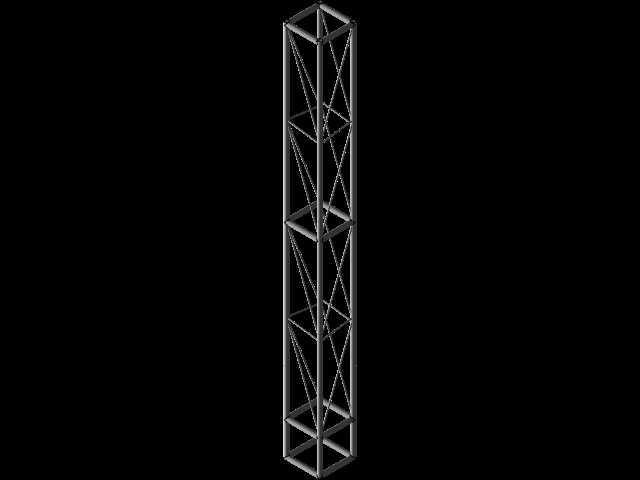

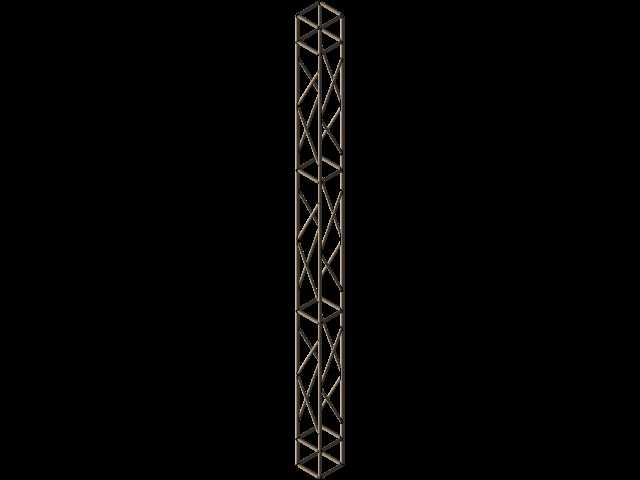

这类空间框架结构多应用于舞台搭建、展会展位支撑、户外临时广告架、灯光吊挂承载等场景，核心作用是通过杆件的空间排布，将竖向荷载、水平风荷载均匀传递至底部支座，在保证整体结构刚度的前提下尽可能降低自重，减少材料用量。从结构设计逻辑来看，该框架采用等边截面的空间桁架形式，主弦杆沿长度方向通长布置，腹杆采用交叉斜撑的排布方式，相邻节间的斜杆方向交替变化，可同时承受轴向拉压载荷，避免单根杆件失稳导致整体结构变形。设计过程中首先要确定框架的总高度与截面边长，截面边长需根据总高度做匹配，高宽比控制在合理区间内，避免侧向刚度不足引发倾覆风险，底部安装端需要预留与基础支座连接的固定孔位，孔位间距与支座法兰的螺栓孔距保持一致，安装时可通过螺栓快速拼接，无需现场焊接，适配临时搭建场景的快装快拆需求。杆件之间的连接节点采用相贯线焊接形式，建模时需要精准控制每根腹杆与主弦杆的相贯切口角度，保证杆件拼接时贴合紧密，减少焊接间隙带来的应力集中问题。实际使用中，这类框架可根据需求多段拼接延长，单段框架的端部设置定位止口，拼接时对准止口后用销轴锁紧即可，相邻段的主弦杆同轴度可通过止口保证，避免拼接后出现弯折变形。框架的侧向可预留附件安装孔，用于固定灯光、音响、喷绘展板等附属部件，孔位沿框架长度方向等间距排布，方便不同高度位置的附件安装固定。结构受力计算时，需要重点验算主弦杆的长细比、斜腹杆的轴力承载力以及底部支座的抗剪强度，确保在额定荷载下结构的变形量在允许范围内，不会出现杆件弯曲、节点开裂等失效问题。建模过程中对每根杆件的规格做了统一，同类型杆件可批量加工，降低生产制造成本，所有杆件的端部切口都做了倒角处理，避免安装时划伤操作人员，同时也能减少应力集中对杆件疲劳强度的影响。
