MDC20直流电机驱动器电路板结构设计

　　在小型自动化输送线、桌面级数控设备、低压直流动力配套场景中，直流电机的稳定运行始终离不开适配的驱动单元做功率转换与信号中转，这款MDC20驱动单元的结构设计，正是围绕中小功率直流有刷电机的驱动需求展开，从板载元件布局到安装边界的设定，都贴合工业现场的实际装配逻辑。

　　从实际用途来看，该驱动单元主要承担低压直流回路里的功率放大、电机正反转切换、基础过流保护的载体功能，可直接对接上位机的控制信号，将弱信号转换为能驱动电机运转的功率输出，适配20A以内持续电流的直流动力场景，常见于小型AGV的行走驱动、传送带的动力端控制、教学实验台的电机配套、小型电动执行机构的动力驱动环节，不需要额外加装转接板即可完成基础接线。

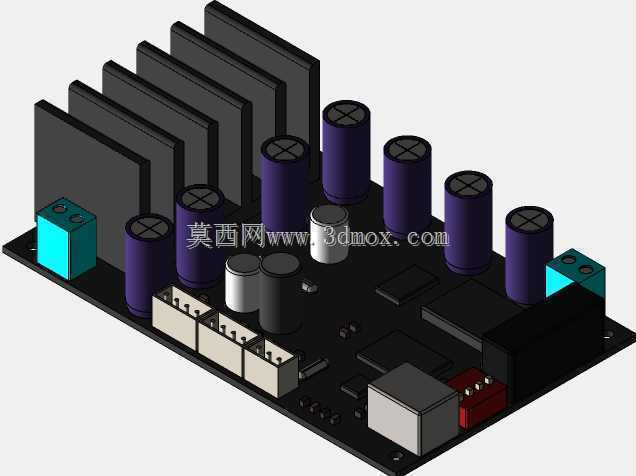

　　设计过程中首先考虑的是板上功率元件的散热需求，板侧排布的多组立式散热鳍片，对应功率回路里的开关器件安装位，鳍片的朝向顺着设备常规安装时的空气对流方向设置，不需要额外加装风扇即可满足额定负载下的散热要求，避免散热结构突出板体过多占用安装空间。板上的电解电容按照功率回路的电流路径依次排布，靠近功率输入端子的大容值电容承担输入滤波作用，靠近输出端的电容负责吸收电机换向产生的反向尖峰，不同容值的电容搭配铝壳电阻、接线端子的位置，都预留了足够的安规爬电距离，避免低压大电流场景下出现拉弧、短路隐患。

　　板体的接线端子采用侧插式结构，分别对应电源输入、电机输出、控制信号接入三个功能分区，接线端的插拔方向平行于板体平面，安装时不需要在板体上方预留过大的接线操作空间，接线完成后线束可顺着设备侧壁排布，不会和板上的散热片、电容元件产生干涉。板角预留的安装孔位采用对称式设计，孔位间距适配常规的电气安装板通用孔距，既可以通过铜柱悬空安装在电控箱内部，也可以配合绝缘垫片直接固定在金属安装面上，安装孔周边做了露铜隔离设计，避免固定螺丝接触板上线路造成短路。

　　从外形尺寸与安装边界来看，板体整体为矩形结构，最高的元件为顶部的电解电容，其次是立式散热鳍片，所有元件的高度都控制在统一的尺寸区间内，没有超出板体投影范围的突出结构，安装时只需要预留对应板体长宽的平面空间，加上接线端的线束弯折空间即可完成装配，不需要为异形元件额外预留避让位置。板上的信号接口采用统一的针脚间距，适配市面上常规的杜邦线、端子线插接，不需要定制专用接插件，后期维护更换元件时的通用件适配性更强。

　　结构设计阶段还考虑了生产加工的便利性，所有贴片元件的排布都符合波峰焊、回流焊的加工工艺要求，元件之间的间距满足自动贴片机的吸嘴操作空间，立式元件的焊接位都做了加大焊盘处理，避免大电流工作时焊盘过热脱落。板上的功率走线都做了加宽处理，大电流回路的铜箔厚度满足持续载流要求，信号走线和功率走线分开排布，减少功率回路对控制信号的电磁干扰，保证控制信号传输的稳定性。

　　在实际设备配套中，这款驱动板可以直接安装在小型设备的电控仓内部，不需要额外设计独立的散热风道，依靠电控仓内的自然空气流动即可满足散热需求，板体的重量较轻，即使是安装在移动类小型设备上，也不会因为震动造成元件松脱，接线端子的固定结构可以承受常规设备运行时的震动拉扯，避免接线脱落造成设备故障。
