乘用车发动机曲柄连杆机构曲轴结构

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套适配萨满车型的曲轴结构，在设计阶段就围绕四缸直列发动机的发火顺序做了配重平衡的针对性调校。日常工况里，曲轴需要持续承受活塞连杆组传递来的周期性爆发压力，还要平衡各缸往复运动件产生的惯性力，因此在结构布局上，主轴颈与连杆轴颈的重叠度做了优化，既保证轴颈表面的承压面积足够，也能在高转速工况下降低轴系的扭振振幅。从安装边界来看，曲轴前端的轴伸段预留了正时齿轮、皮带轮的安装定位面，轴端的键槽尺寸匹配常用的正时传动件定位公差，后端的法兰结构直接对接飞轮总成，法兰上的定位销孔位置度严格控制在0.02mm以内，避免飞轮装配后出现动平衡超差的问题。

　　实际装车场景中，这套曲轴的主轴颈需要与缸体主轴承座配合，轴颈的圆柱度公差控制在0.005mm级别，装配时轴瓦与轴颈的配合间隙按照汽油机常用的0.02-0.04mm区间设计，既能保证高速运转时润滑油膜的稳定形成，也不会因为间隙过大导致机油压力异常降低。设计过程中，各曲柄臂的配重块外形是经过动力学仿真反复迭代的，配重块的轮廓避开了连杆大头在运动过程中的干涉轨迹，同时在不额外增加曲轴整体重量的前提下，把一阶、二阶往复惯性力的平衡率提升到了量产机型的主流水平，能有效降低发动机运转时的整机振动，提升驾乘的平顺性。在润滑结构的设计上，每个主轴颈和连杆轴颈之间都加工了斜向的油道孔，润滑油从缸体主油道进入主轴颈油槽后，

　　会通过内部油道直接输送到连杆轴颈表面，为连杆大头轴承提供持续的压力润滑，油道孔的进出口位置都做了倒角过渡处理，避免润滑油流动时出现截流或者应力集中的问题。从维修适配的角度来说，这套曲轴的轴颈尺寸匹配主流四缸汽油机的维修轴瓦规格，后期维护时不需要定制非标配件，轴颈表面的淬火层深度控制在2-3mm，表面硬度达到HRC55以上，能承受长期交变载荷下的磨损，正常保养工况下的使用寿命能覆盖整车的全生命周期。在台架验证阶段，这套曲轴需要通过全速全负荷的1000小时耐久测试，还要经历扭振共振点的交变载荷冲击测试，确保在发动机常用的1000-6000转转速区间内，不会出现轴颈开裂、配重块移位、油道堵塞等失效问题。对于三维建模从业者来说，

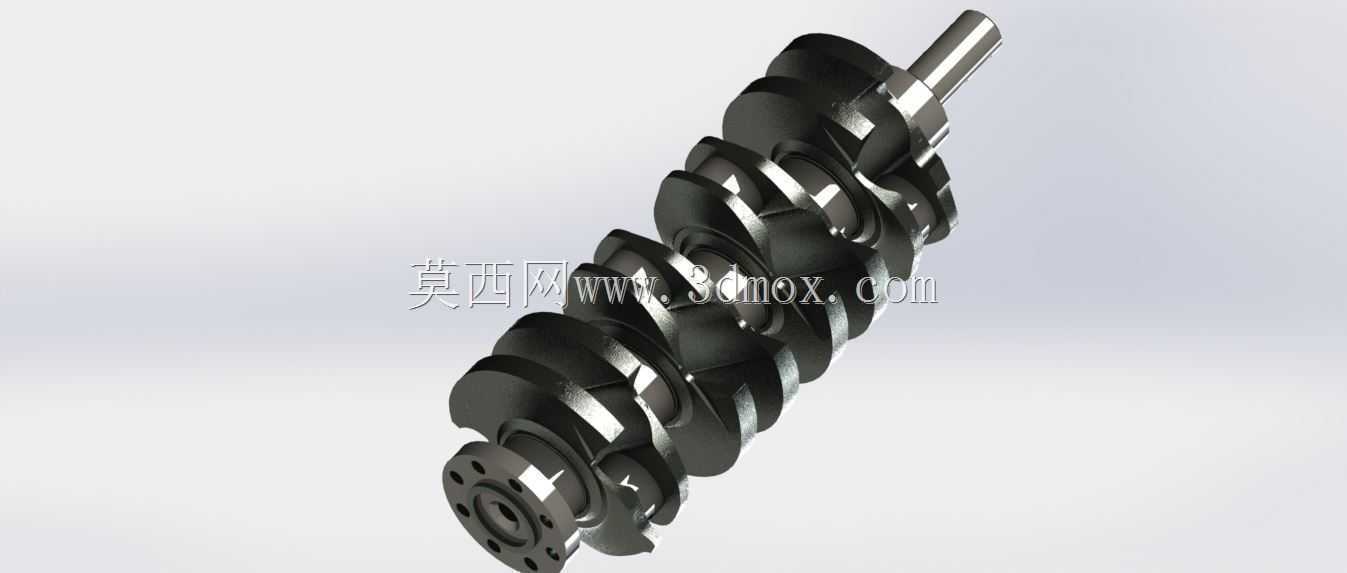

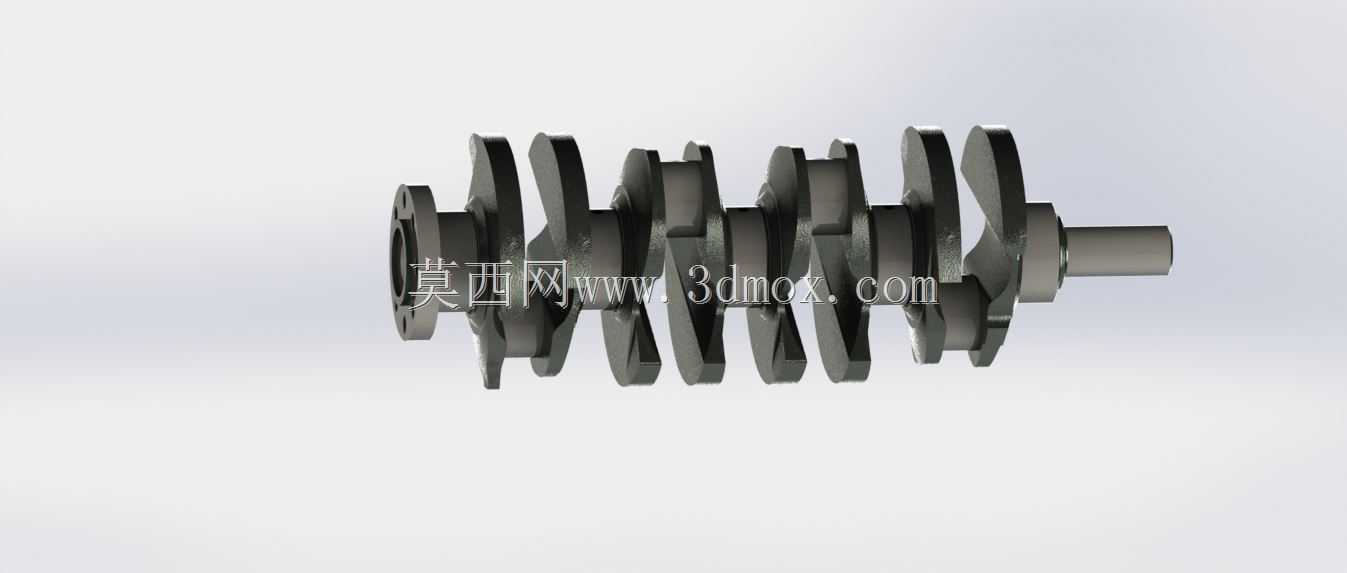

　　这套模型完整还原了曲轴各段轴颈的圆角过渡、配重块的曲面轮廓、油道的空间走向、法兰端的连接孔位等细节，在做发动机整机装配仿真、曲轴动力学分析、维修工艺模拟的时候，可以直接作为核心部件的参考模型，不需要再重新测绘逆向结构，能大幅缩短前期的建模周期。建模时各特征的公差带设置也完全参照量产零部件的加工要求，主轴颈、连杆轴颈的同轴度、圆跳动等形位公差都做了对应的特征标注，导入仿真软件后可以直接赋予材料属性做有限元分析，不需要额外调整模型的几何精度。
