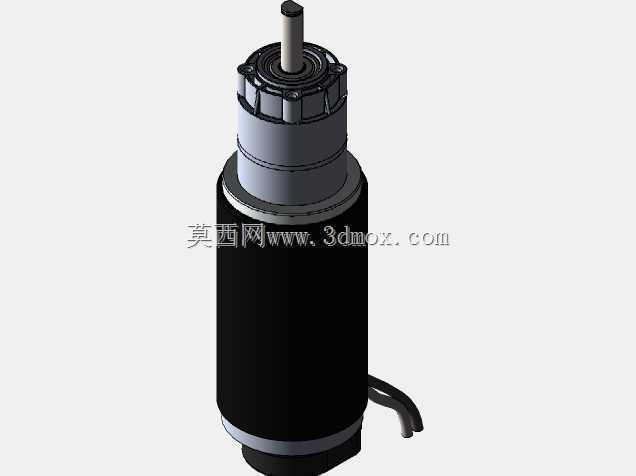

100W功率kormas款直流驱动电机结构模型

　　这款100W规格的直流电机三维结构，在小型自动化装备、桌面级工业机器人关节、轻型输送模组的动力选型环节中，是适配度较高的动力单元方案。从实际工程应用的场景来看，这类小功率直流电机常被布置在空间紧凑、对动力输出扭矩密度有一定要求的工位，比如小型AGV的驱动轮动力输入、分拣线的小型拨料机构动力源、教学类机器人实训平台的关节驱动，部分小型医疗输送设备的动力单元也会选用同功率等级的直流电机作为动力核心。

　　从结构设计的思路来看，模型完整还原了该款直流电机的壳体分层结构，外层采用黑色绝缘包覆层，既可以实现电机内部绕组与外部安装结构的电气隔离，也能在设备运行过程中降低壳体磕碰带来的结构损伤；中部的金属机壳段承担了定子组件的固定、散热以及安装基准的作用，机壳的圆柱度公差在实际加工中需要控制在合理范围内，才能保证定子与转子的同轴度，避免运行过程中出现扫膛问题。输出轴端的连接结构做了适配性设计，轴伸段的直径、键槽尺寸都匹配常规小型传动件的安装标准，可以直接对接行星减速箱、同步带轮或者联轴器，不需要额外做轴径转接，减少了传动链路的零件数量，也能降低动力传递过程中的同轴度误差。尾部的出线结构做了防弯折处理，引出线从壳体侧方引出，避免电机安装时尾部出线与周边结构件产生干涉，同时出线位置的密封结构也能阻挡日常工况下的粉尘、少量溅液进入电机内部，适配多数普通工业车间的使用环境。

　　从安装边界的尺寸来看，该电机的主体为圆柱型结构，安装时可以采用侧面抱紧式安装或者端部法兰安装两种方式，模型中完整还原了端部安装的止口尺寸、安装孔位分布，设计人员在做设备整体布局时，可以直接提取模型的安装面、止口、轴伸的基准尺寸，完成与周边安装支架、传动组件的配合校核，不需要额外测绘实物。电机的输出轴轴向伸出长度经过合理控制，在对接标准减速组件时，轴端不会与减速箱内部结构产生顶死问题，同时轴伸的配合长度也能保证传动件的固定可靠性，避免带载运行时出现传动件打滑、窜动的问题。

　　从功能特性的角度来说，该款直流电机的额定功率设定为100W，适配低压直流供电场景，在额定转速区间内可以输出稳定的扭矩，配合调速驱动板可以实现较宽范围的转速调节，满足不同工况下的动力输出需求。模型中还原的电机内部转子、绕组的排布结构，也能为做电机性能仿真、热场分析的工程人员提供准确的结构参考，不需要重新搭建电机的基础壳体、转子模型，可以直接在现有结构基础上划分网格、添加载荷参数完成仿真计算。在做设备的三维布局时，这款模型的外观细节还原度较高，包括壳体的台阶结构、出线端的接头造型、输出轴的顶端结构都和实物一致，导入设备总装文件后不会出现结构干涉判断失误的问题，能有效减少设计阶段的干涉排查工作量。对于需要做小型动力单元选型的设计人员来说，可以通过模型直观判断电机的外形是否适配设备的预留安装空间，对比不同安装方式下的空间占用情况，提前规划出线方向，避免后期加工装配时出现走线与结构件冲突的问题。
