扭转曲面异形结构造型设计

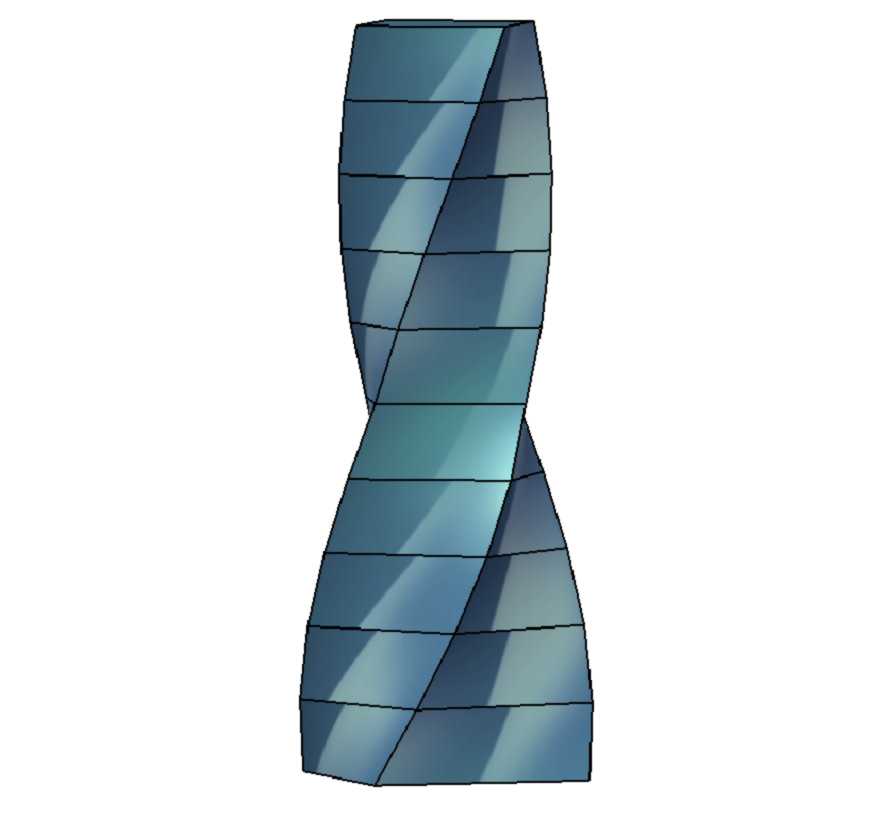

该扭转曲面结构可应用于公共艺术装置、建筑装饰构件、工业产品外观包覆件等场景，在商业空间美陈、地标性景观小品、创意工业产品外壳设计中都能适配，凭借连续扭转的曲面形态打破常规直筒构件的视觉单调感，为空间或产品提供更强的设计辨识度。从功能特性来看，该结构采用双曲面连续扭转的构型，整体沿中心轴线完成180度螺旋扭转，上下端面保持平行且轮廓尺寸一致，中间收腰段的截面尺寸较两端缩小约30%，形成流畅的沙漏型扭转轮廓，曲面拼接处采用G2连续过渡，无明显折棱，既保证了外观的顺滑质感，也能在作为受力构件时分散轴向载荷，避免应力集中在棱角位置。设计过程中优先采用曲面放样结合螺旋引导线的建模思路，先确定上下两个基准端面的轮廓，再绘制贯穿整体的螺旋引导线控制扭转角度，通过多段曲面分割拼接的方式完成整体构型，每一段曲面的边界都严格对齐相邻曲面的控制点，保证拼接后曲面的曲率连续性，同时预留了壳体厚度的偏移空间，可根据实际使用场景调整壁厚，适配不同材质的加工需求，比如采用金属板材冲压焊接时可设置1.5-3mm的壁厚，采用玻璃钢或3D打印制作时可调整为2-5mm的壁厚。安装边界方面，上下两端均设计有平直的安装端面，端面可根据安装需求预制连接孔位，整体结构的外接轮廓为等直径的圆柱包络，安装时无需额外预留侧向的避让空间，中间收腰段的最小截面尺寸可满足内部穿设管线、布置小型功能组件的需求，作为装饰柱使用时可在内部隐藏照明线路，作为产品外壳时可容纳内部的核心功能模块。实际应用中，该结构的扭转形态还能在流体场景下起到扰流作用，若作为通风管道的转接段，可改变气流的流向同时降低风阻，相较于直角转接结构能减少15%左右的风阻损失；若作为景观立柱使用，曲面的光影反射效果会随观察角度变化产生动态的视觉效果，比常规直立柱体更具视觉吸引力。建模时还需注意曲面分块的合理性，每一块曲面的展开尺寸都控制在常规板材的加工幅面内，避免后续加工时出现材料幅面不足需要额外拼接的问题，同时所有曲面的法向保持统一，方便后续展开下料、数控加工编程时的参数设置，减少加工前的模型调整工作量。
