采矿作业用多杆式物料截流闸门结构

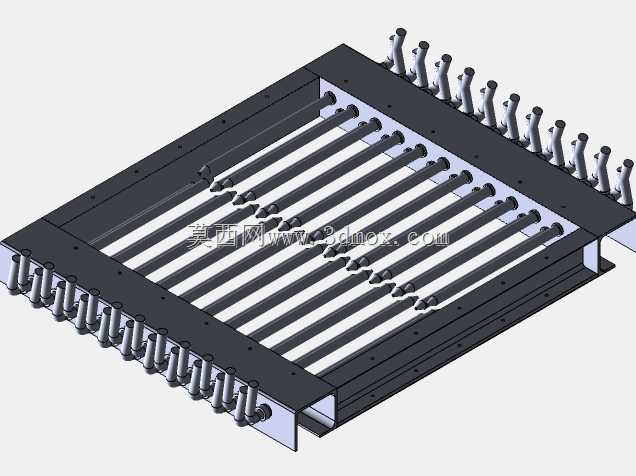

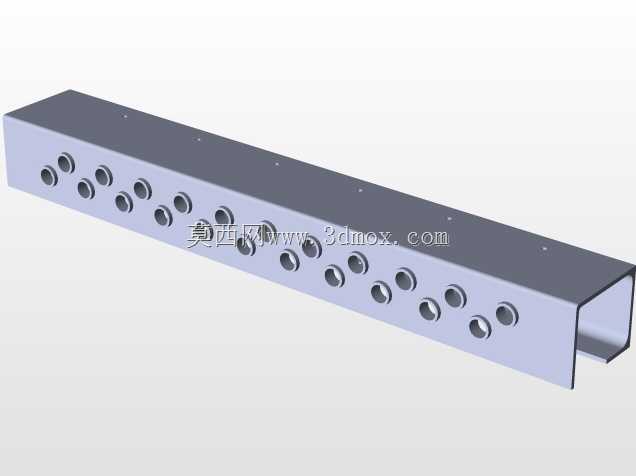

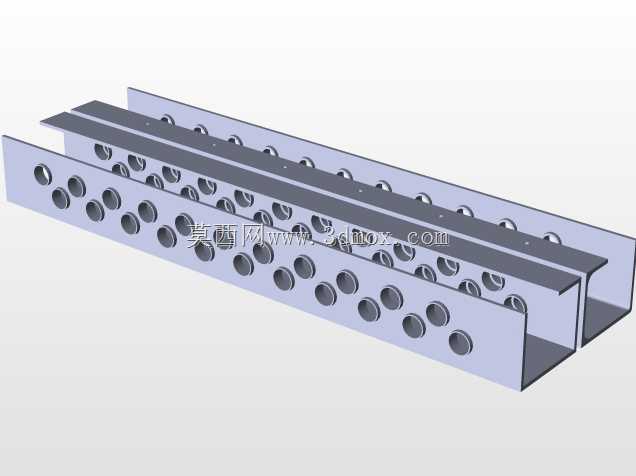

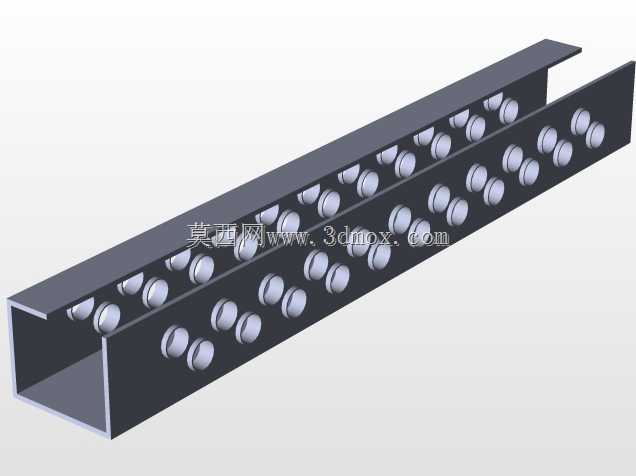

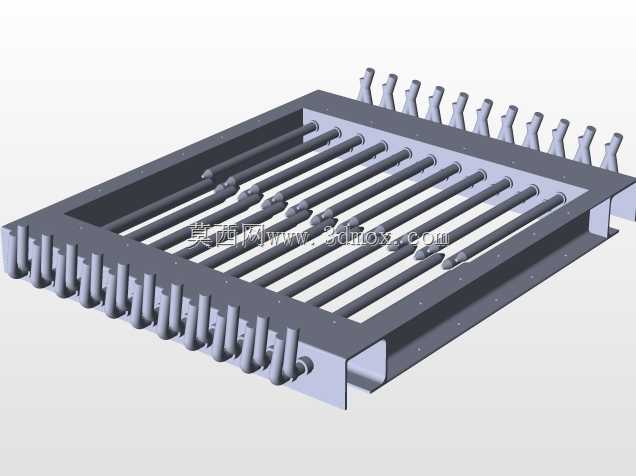

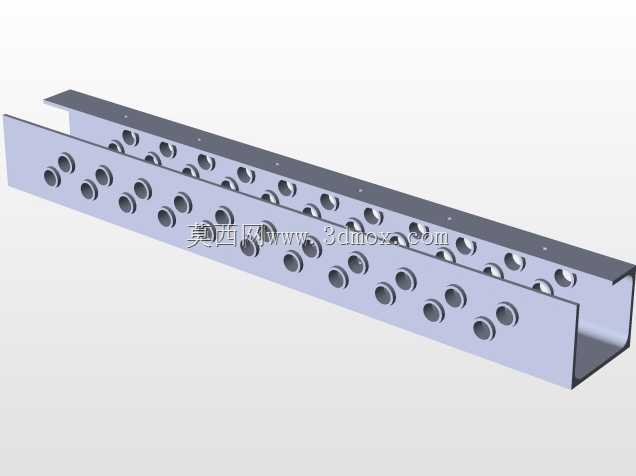

这款杆式闸门主要应用在采矿作业的物料输送环节，常安装在矿仓出料口、溜槽衔接段位置，用来管控散体矿料的通断与流量，适配破碎后矿石、分级矿砂等多种散状采矿物料的截流作业，相比传统整板式闸门，多杆结构能在卡料时通过单杆微动解除卡滞，减少大块矿石卡堵导致的停机疏通频次。从结构设计来看，整体采用框架式承载基体，上下两侧排布的多根平行闸杆是核心截流构件，每根闸杆端部都配置了独立的导向与驱动连接位，既可以整排同步动作实现全截面截流，也能根据出料粒度需求调整对应闸杆的开合度，实现分级控料。框架侧边预留的成组螺栓安装孔，是现场安装的核心定位边界，安装时需要匹配溜槽或矿仓出口的法兰端面尺寸，保证框架与出料口端面贴合密封，避免细粒矿料从拼接缝隙漏撒。设计过程中优先考虑了矿料冲刷的耐磨需求，闸杆采用等截面长杆结构，迎料面做了平直化处理，减少矿料下落时的冲击应力集中，框架的承载边做了加厚处理，承受满仓矿料的侧向压力时不会出现形变翘曲。闸杆之间的间隙根据采矿作业常见的出料粒度设置，闭合时间隙均匀控制在允许漏料的最小阈值内，既保证闸杆动作时不会互相卡涩，也能避免合格粒度的矿料从间隙无控制漏出。两侧的导向结构对每根闸杆的运动轨迹做了约束，保证闸杆往复动作时不会出现偏摆，长期受矿料冲刷磨损后也能维持稳定的直线运动，不会出现闸杆卡涩无法动作的故障。在实际选矿作业流程里，这类杆式闸门可以搭配给料设备使用，通过调整闸杆的开合数量控制给料层厚度，适配后续筛分、破碎设备的最佳进料工况，避免进料量过大导致设备过载，也能防止进料量不足造成的设备空转损耗。安装时需要注意框架的水平度校准，保证所有闸杆的运动方向与物料下落方向形成合理的截流角度，减少闸杆承受的物料垂直冲击，延长构件的使用寿命。
