屋面分布式光伏板配套储热装置布局设计

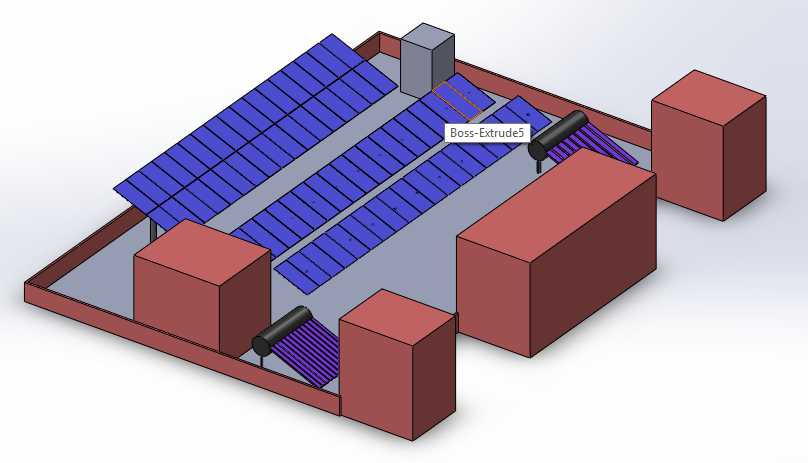

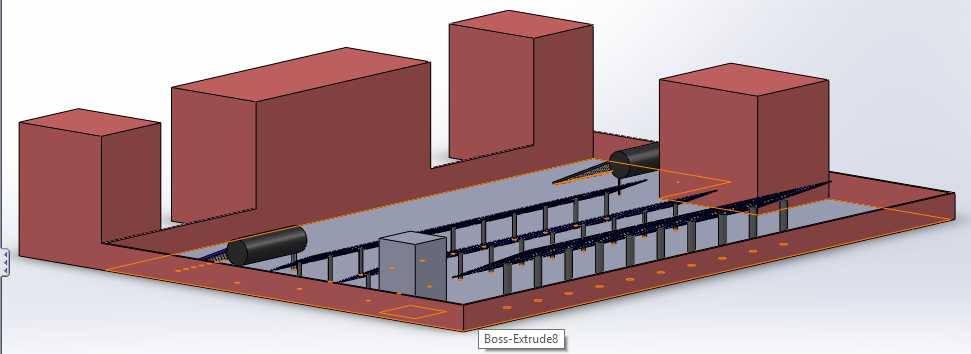

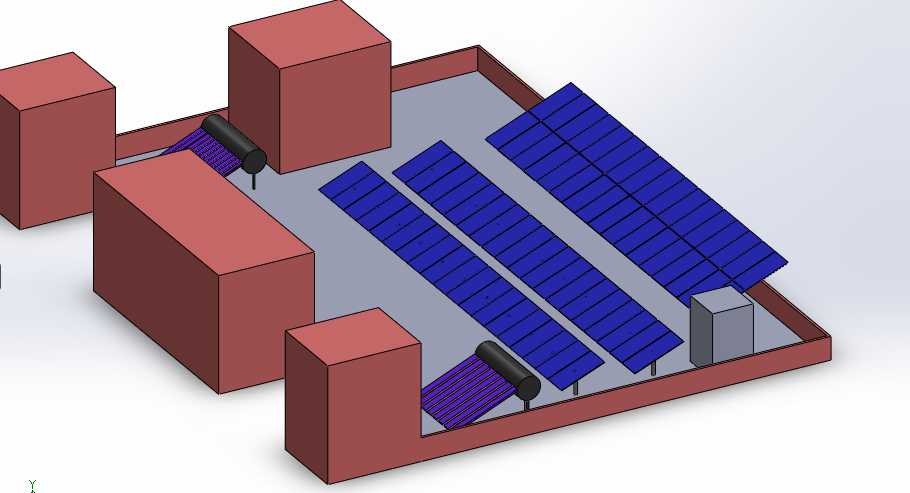

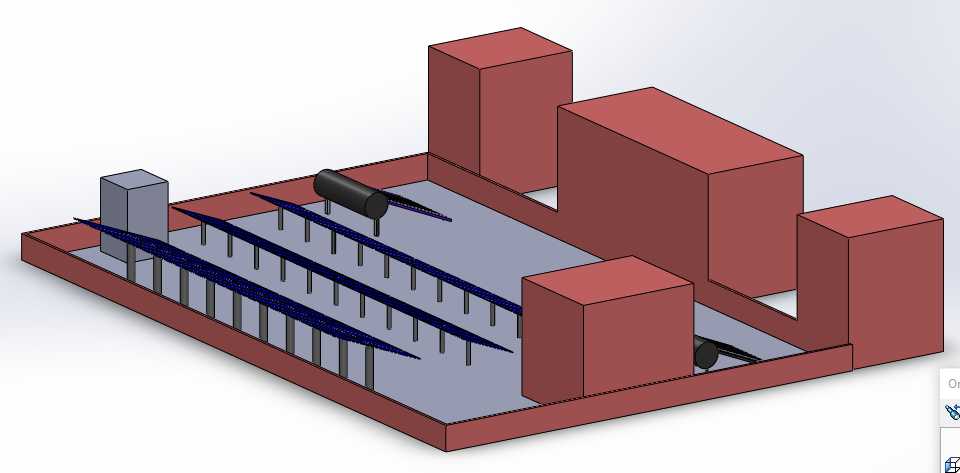

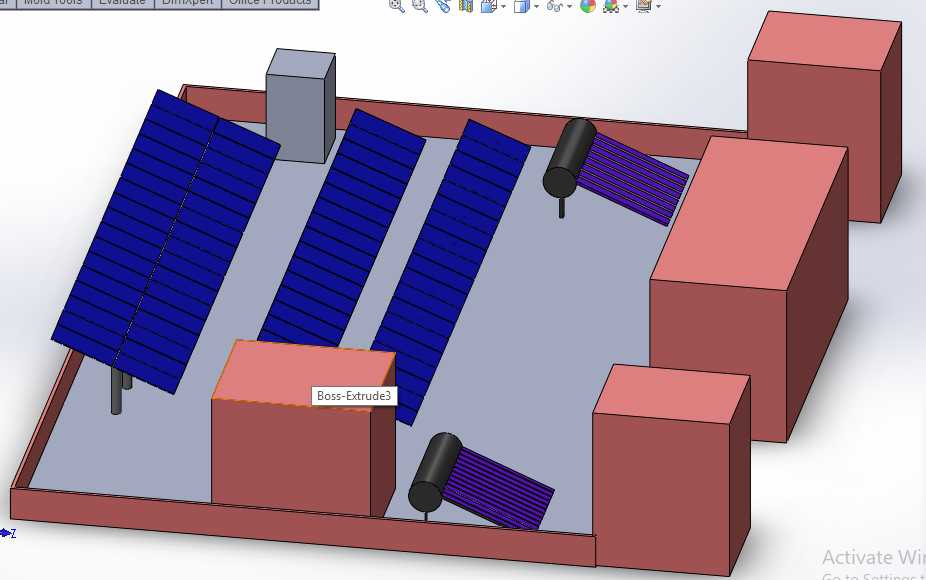

这套布局方案针对平屋面建筑的多能源互补利用场景设计，核心是在有限的屋面承载边界内，同时排布晶硅光伏组件与真空管式太阳能集热装置，兼顾光伏发电与生活热水制备的双重需求，适配城乡民用住宅、小型公共建筑的分布式能源改造项目。设计阶段首先核算了屋面的均布活荷载限值，所有光伏支架采用轻量化型钢焊接结构，底部通过配重块固定，避免破坏原有屋面防水层，支架倾角按照项目所在地纬度设置为32度，保证全年光伏组件接收的太阳辐照量处于最优区间，同时预留出组件前后排的间距，避免冬至日正午时段前排组件对后排造成阴影遮挡，影响发电效率。集热装置的排布避开了光伏组件的阴影投射区域，设置在屋面南侧边角位置，集热管倾角与光伏板保持一致，连接管路沿屋面女儿墙内侧排布，减少管路长度的同时降低热损，管路转弯处采用标准弯头连接，预留检修操作空间。方案中同步考虑了屋面现有附属设施的避让，包括排风竖井、电梯机房、屋面出入口等凸起结构，所有光伏组件与集热装置距离凸起结构的水平距离不小于1.5米，既避免结构阴影对能源收集效率的影响，也留出了日常巡检、设备清洁的通行通道。光伏组件之间采用压块固定在支架导轨上，单块组件的安装边界预留20毫米的伸缩间隙，适配温度变化带来的型材热胀冷缩形变，支架底部的配重块按照当地50年一遇的最大风压计算配重重量，保证极端大风天气下整套系统的结构稳定性。集热装置的储热水箱设置在屋面承重梁对应的位置，避免局部荷载超出屋面结构承载限值，水箱与集热管之间的循环管路设置固定管卡，间距控制在1.2米以内，防止管路长期受振动出现松脱渗漏。整套布局在保证能源收集效率的前提下，最大化利用屋面可用面积，同时兼顾后期运维的操作便利性，所有设备的排布均符合民用建筑太阳能系统安装的相关规范要求，可直接用于同类型屋面的分布式能源系统施工参考。
