AutoCAD复杂等轴测机械结构视图绘制

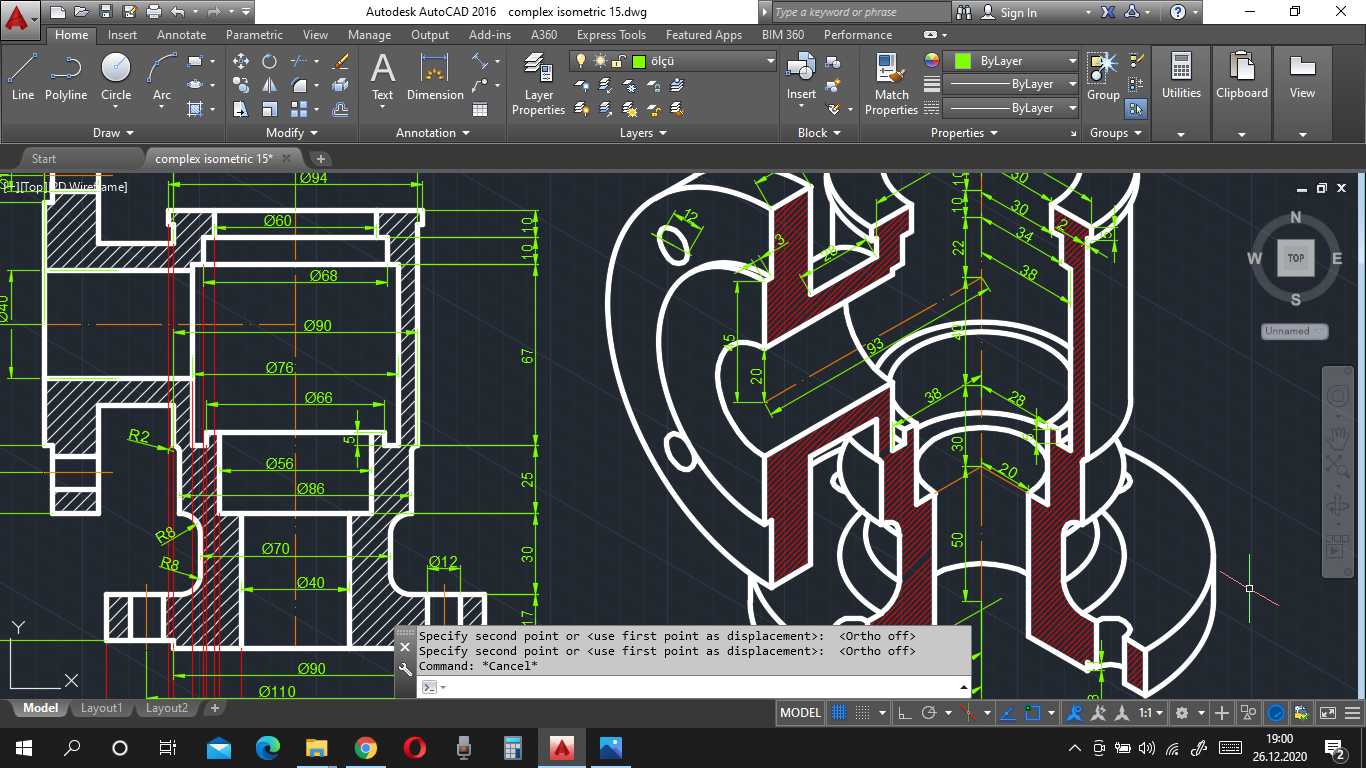

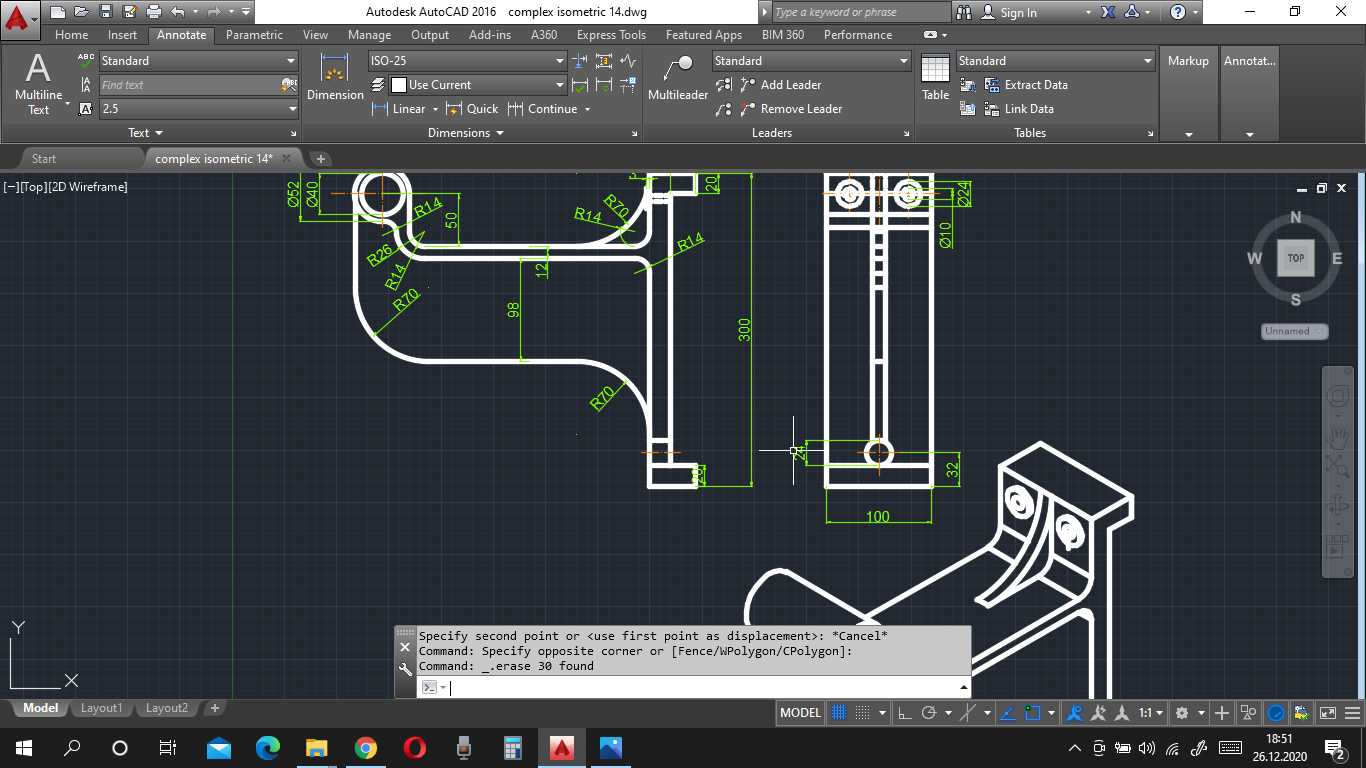

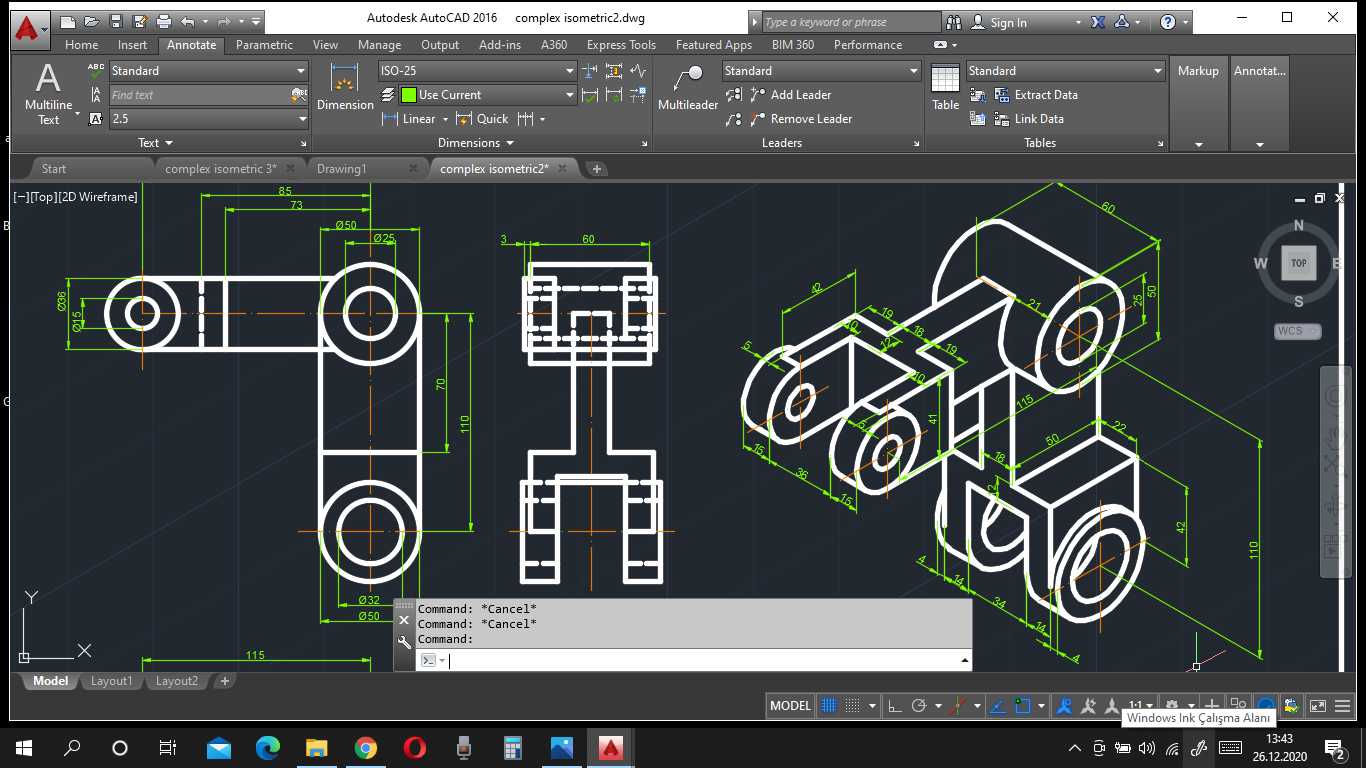

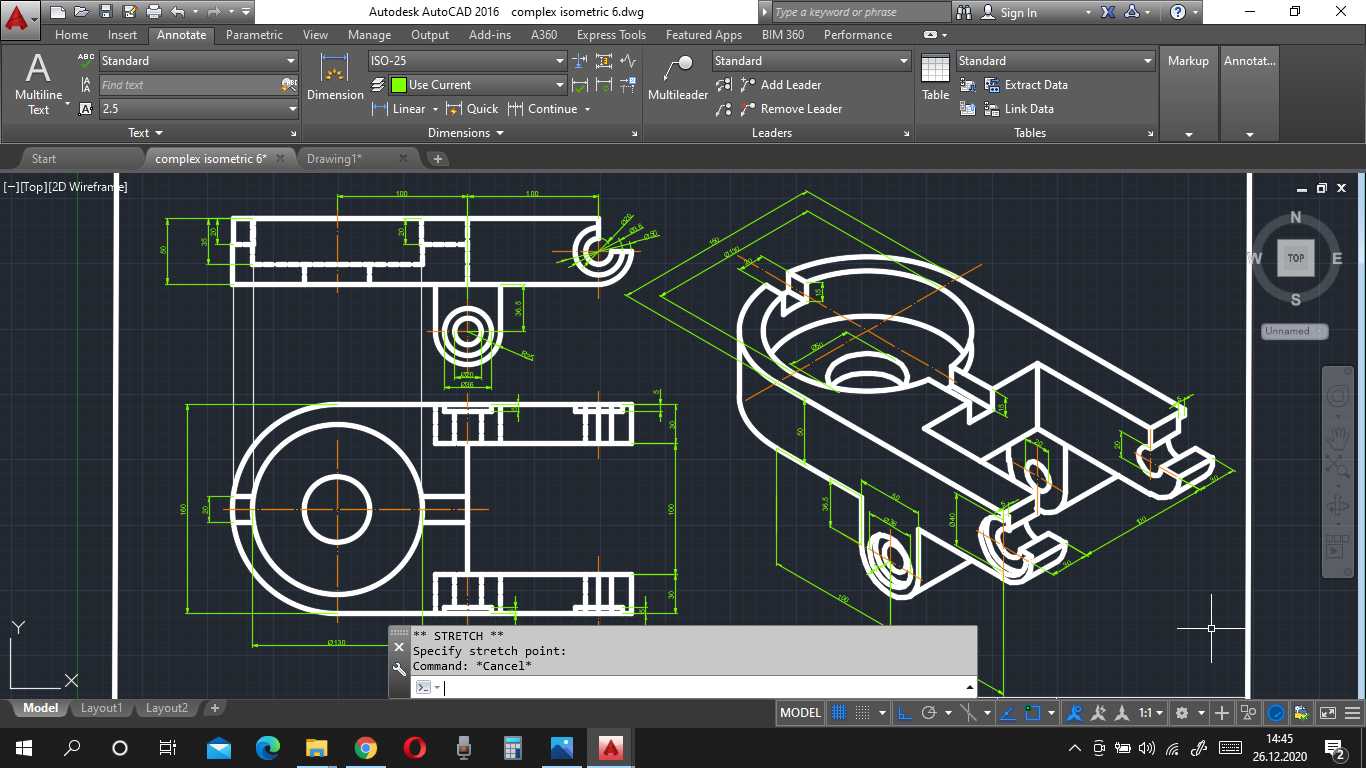

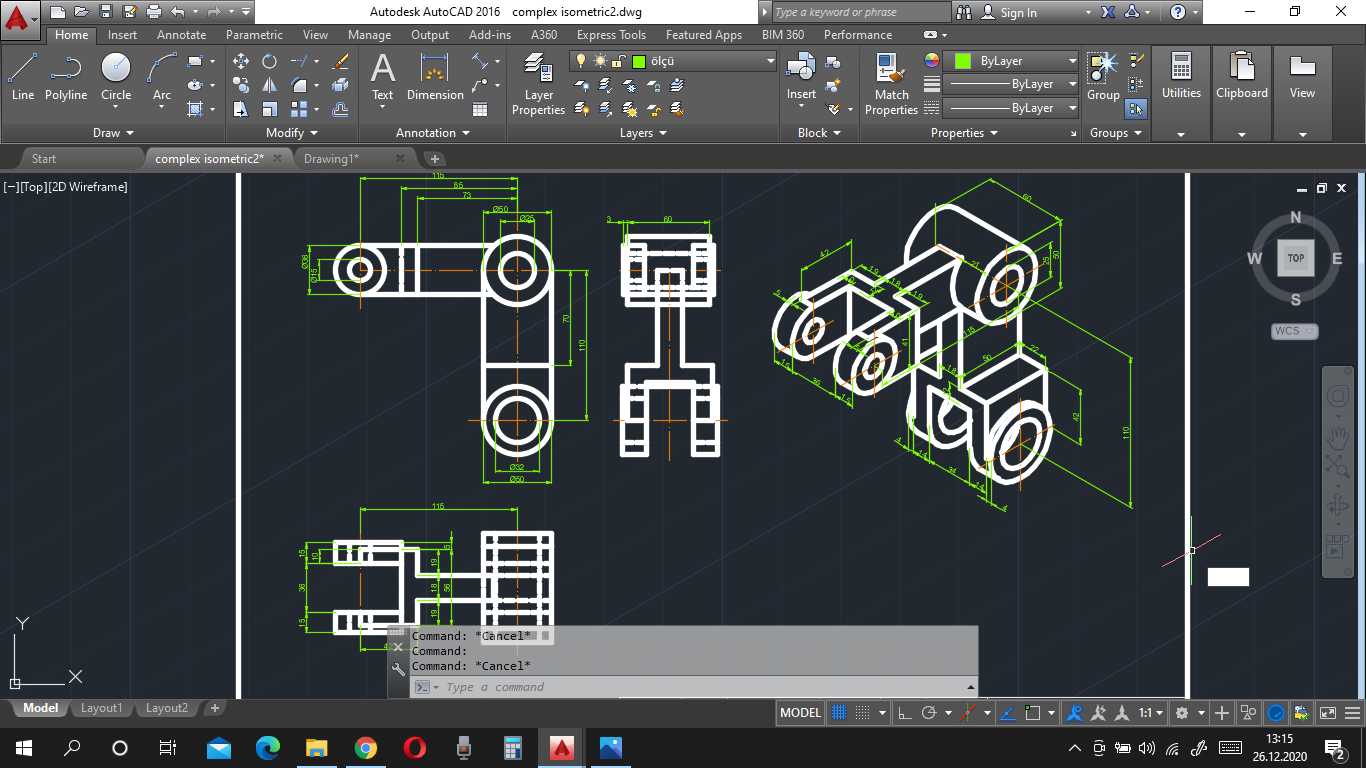

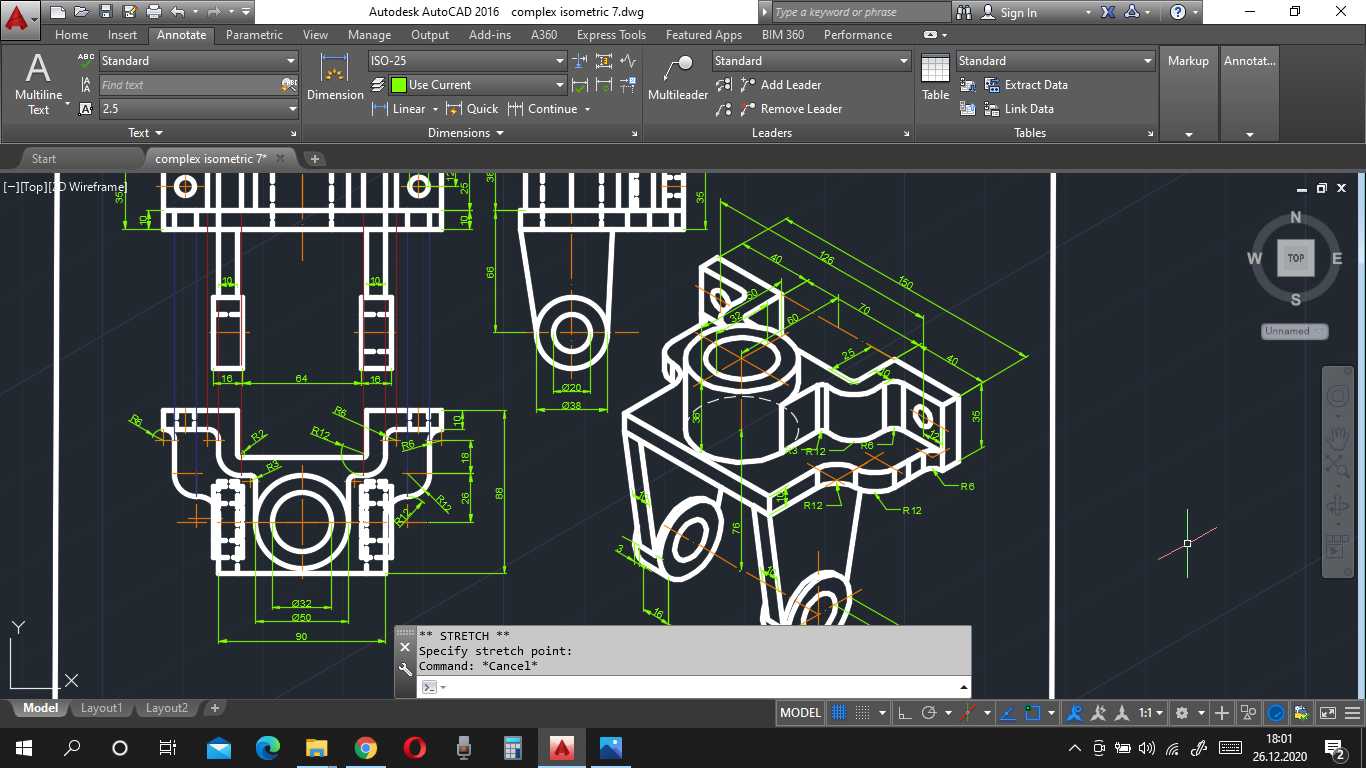

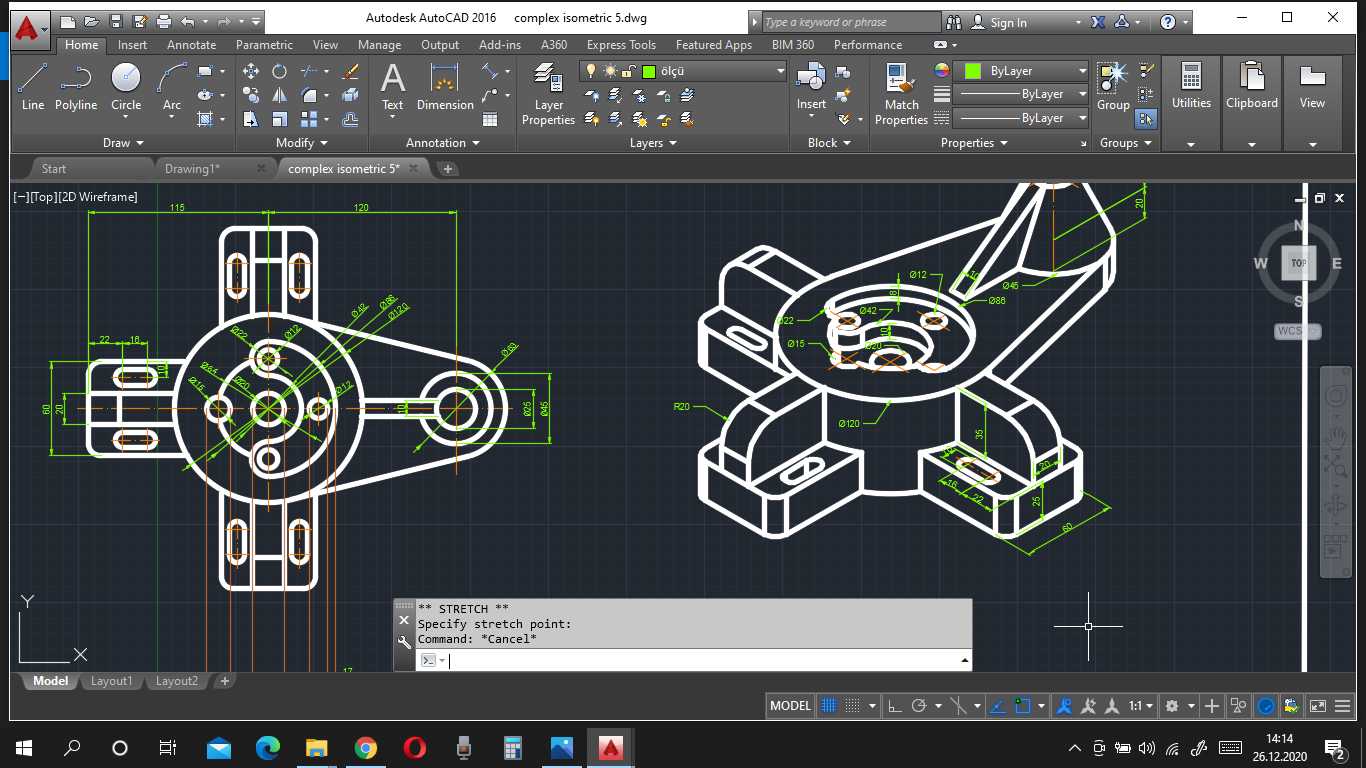

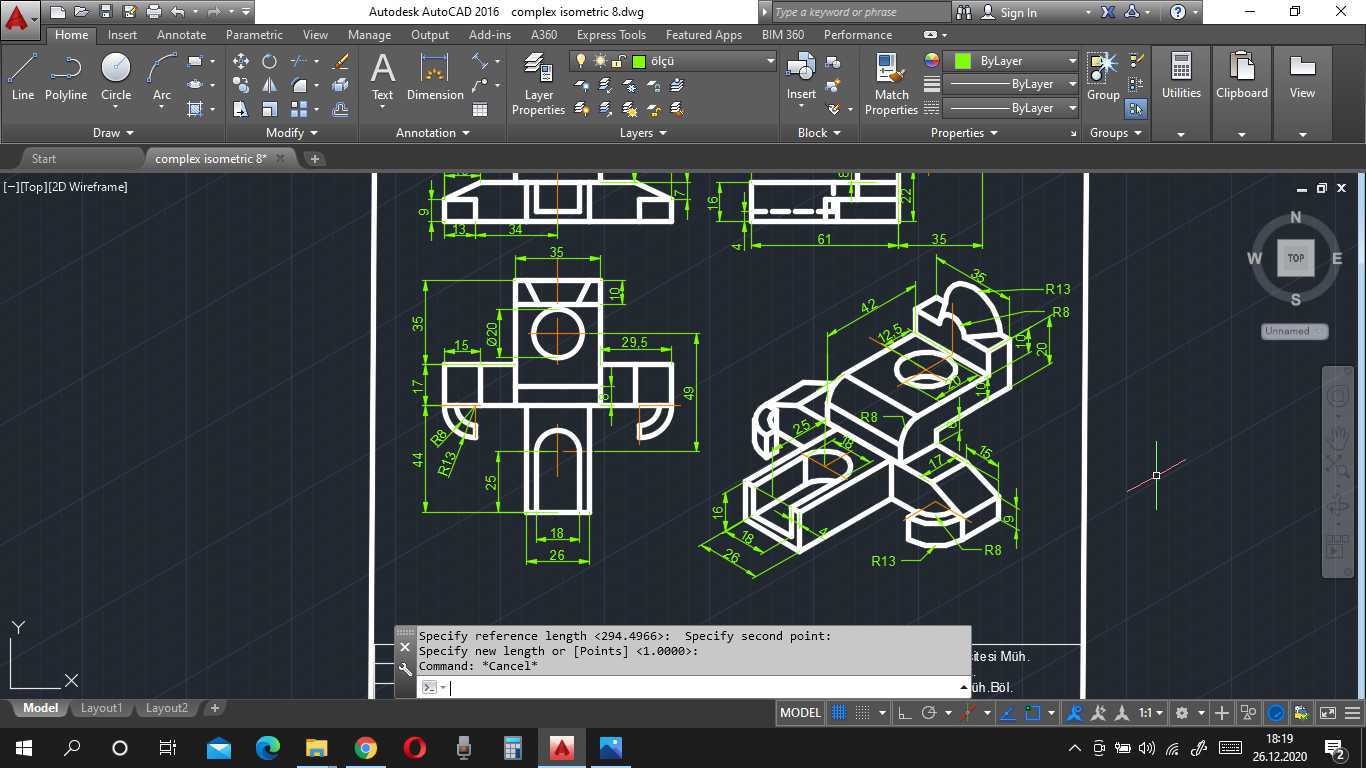

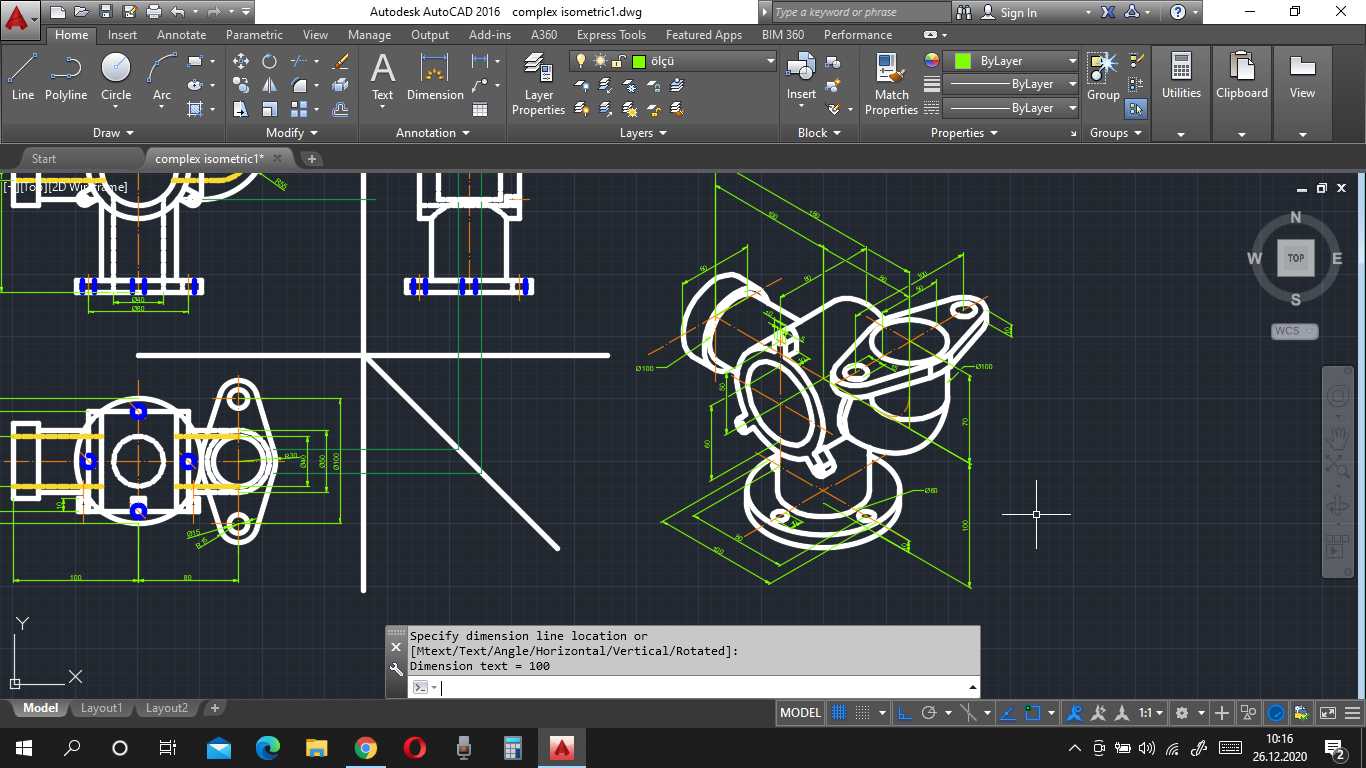

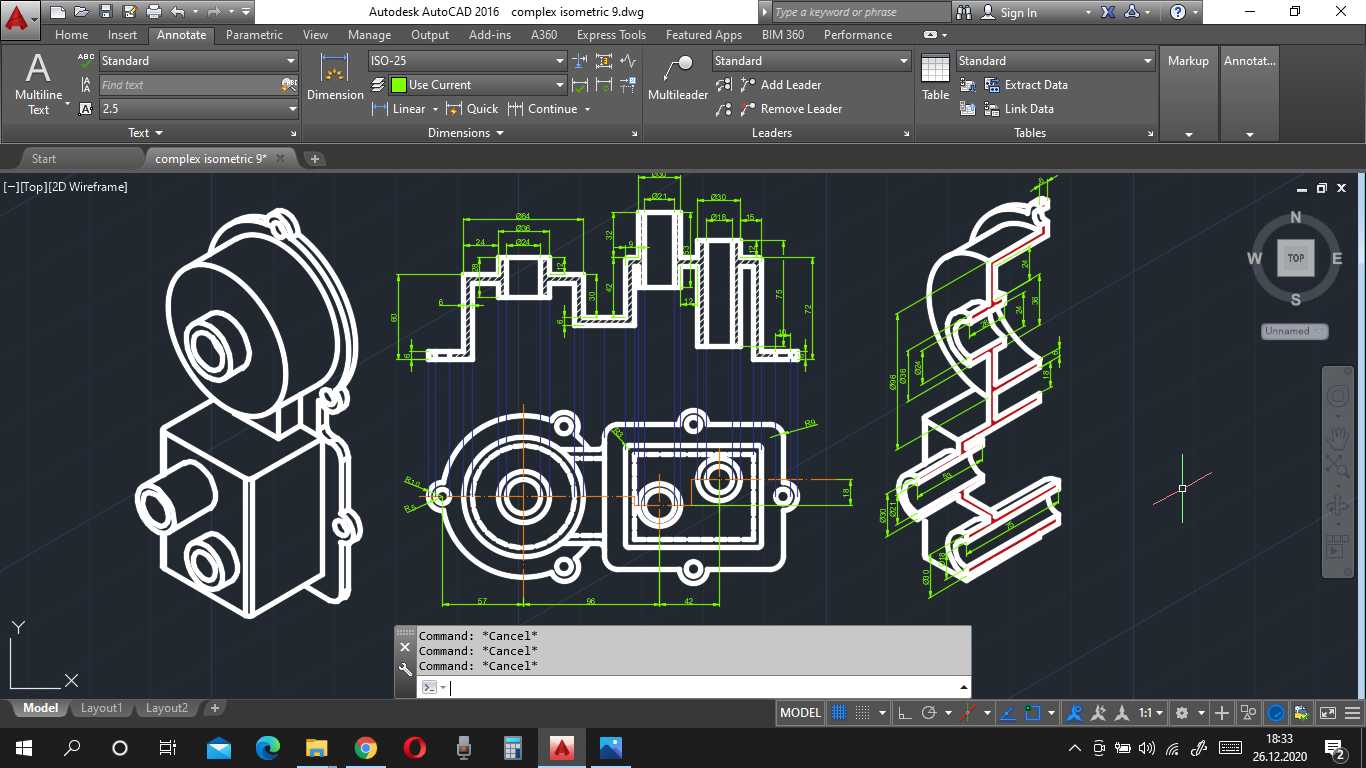

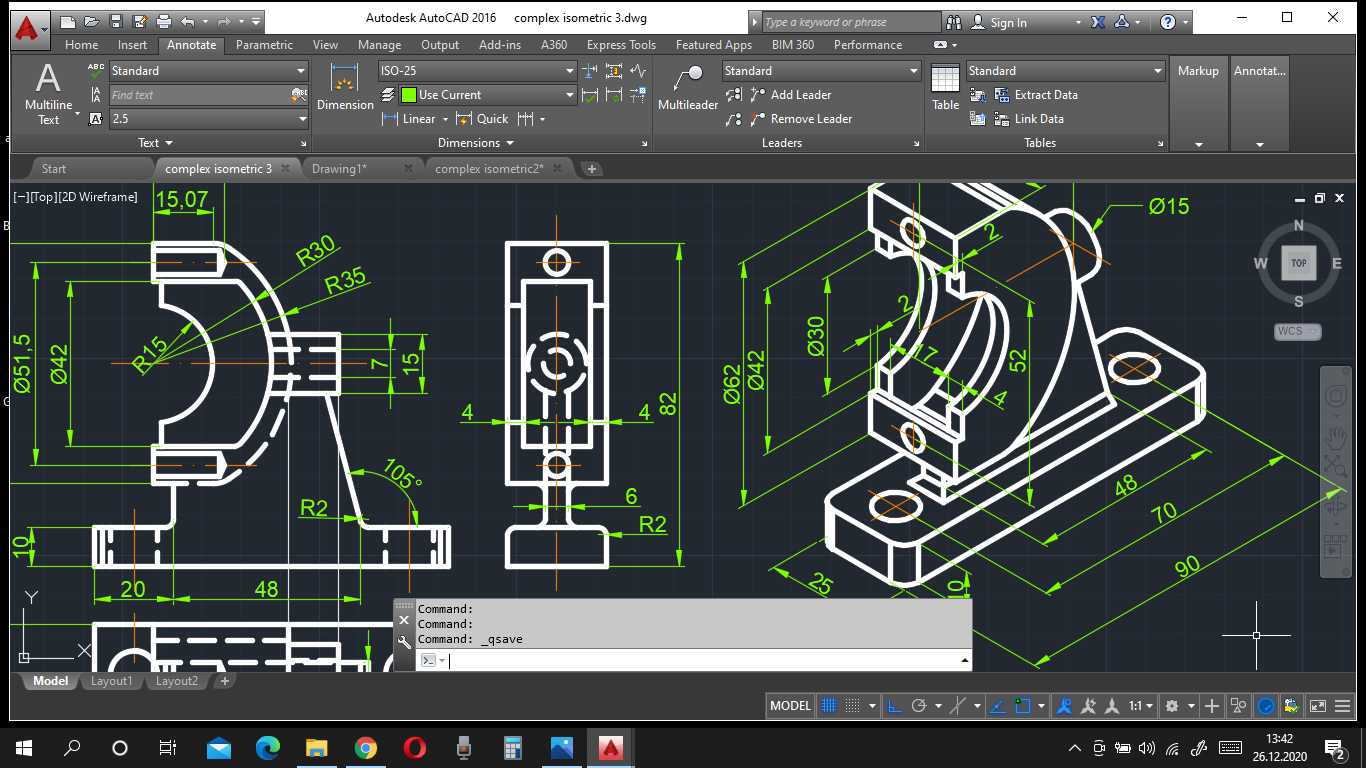

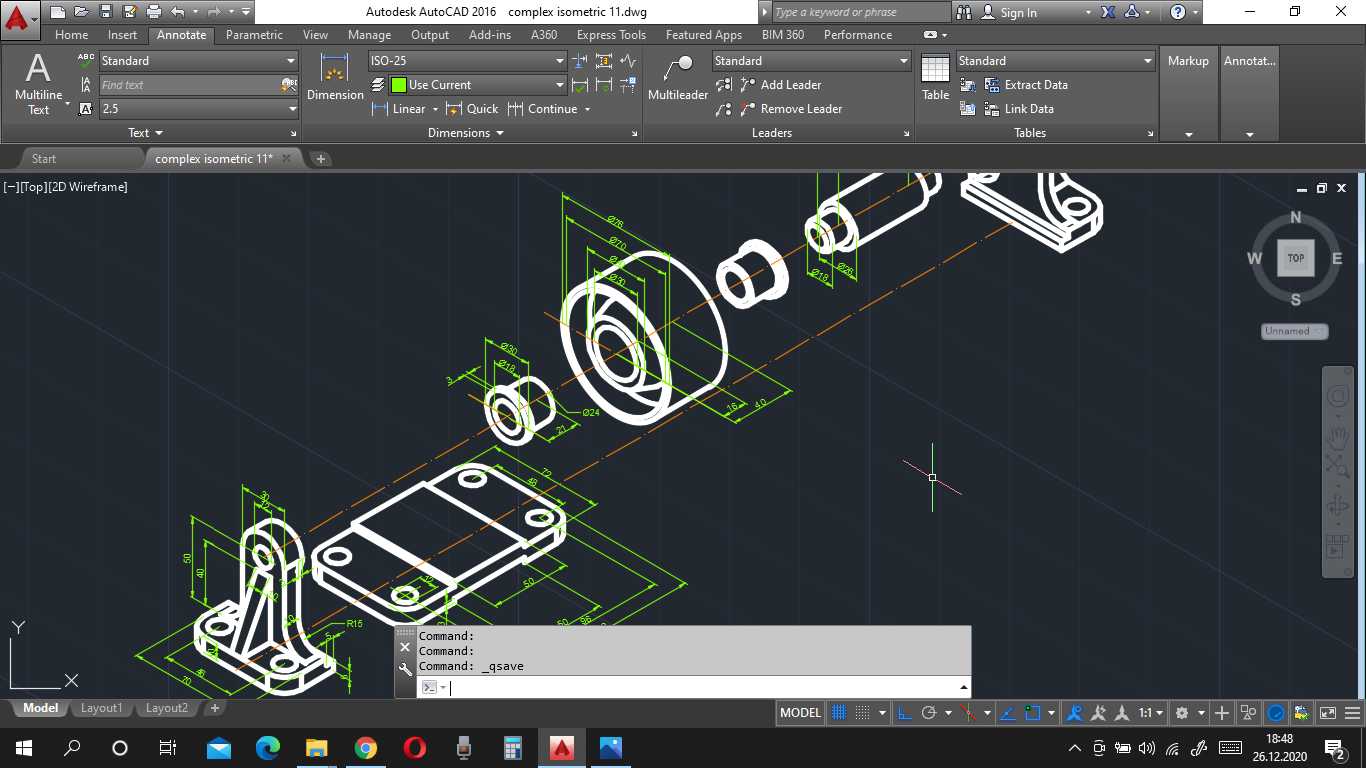

这类等轴测视图在机械加工现场的工艺交底环节应用极广，不同于正投影视图需要多视图配合才能读懂结构关系，等轴测图能以单一视角呈现零件的三维空间形态，一线操作工人拿到图纸后无需反复对照三视图拼凑空间结构，能快速理清加工部位的相对位置，减少识图误差带来的加工报废。从图面呈现的结构来看，视图覆盖了腔体类零件的内部台阶孔、外部安装凸台、侧向连接耳板等典型结构，所有尺寸标注沿轴测轴方向排布，既保留了三维直观性，又能直接读取各段结构的实际加工尺寸，在中小批量零部件的首件检验环节，检验人员可以直接对照该视图快速核对各部位尺寸，不用反复切换视图查找对应标注。设计这类等轴测视图时，首先要确定轴测轴的投影方向，优先选择能最多呈现零件加工特征的视角，避免关键结构被遮挡；内部腔体结构采用局部剖视的表达方法，用剖面线区分实体与空腔区域，同时要注意剖视区域的边界线不能和外部轮廓线重合，防止识图时产生结构混淆。尺寸标注需要严格遵循轴测图标注规范，所有尺寸线、尺寸界线平行于对应轴测轴，数字方向符合轴测投影的视觉习惯，避免出现标注方向颠倒导致的读数错误。从视图呈现的尺寸边界来看，该零件的轴向总长度、径向最大轮廓尺寸都做了清晰标注，安装面的定位尺寸、连接孔的位置度尺寸都沿对应轴测方向引出，能直接为后续的工装夹具设计提供定位参考，加工时可以直接依据这些边界尺寸确定装夹位置，不用再通过多视图换算坐标。这类轴测图也常用于设备维修的备件测绘场景，维修人员在现场拆解老旧设备时，没有原始图纸的情况下，可以快速绘制等轴测草图记录零件结构，标注关键尺寸后就能直接用于备件的加工或采购，相比正投影草图，等轴测记录的结构信息更完整，不容易出现特征遗漏。在装配指导环节，这类视图也能清晰展示各零件的装配顺序和配合位置，新入职的装配工人对照等轴测图就能快速理解装配关系，减少装配过程中的错装、漏装问题，提升装配效率。需要注意的是，等轴测图虽然直观，但不能完全替代正投影视图的公差标注、形位公差要求，它更多是作为正投影视图的补充，在工艺、加工、检验、维修、装配等环节降低识图门槛，打通技术部门和生产现场的信息传递通道，减少因为识图偏差带来的各类生产问题。
