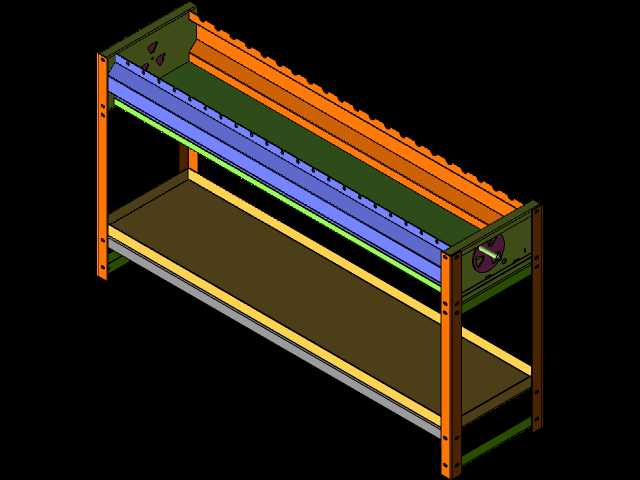

商用长条立式户外烧烤炉结构设计

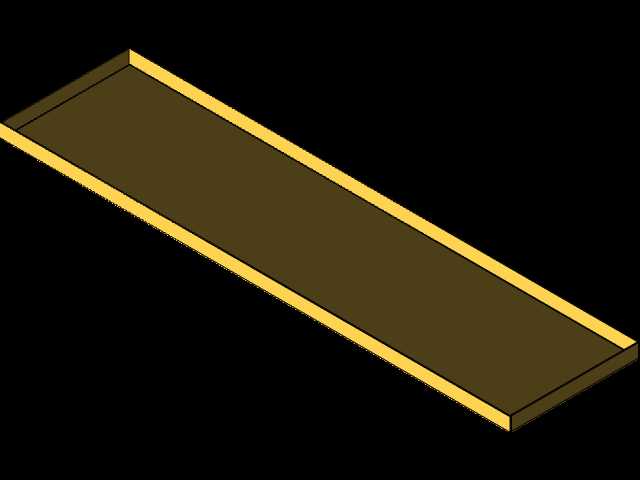

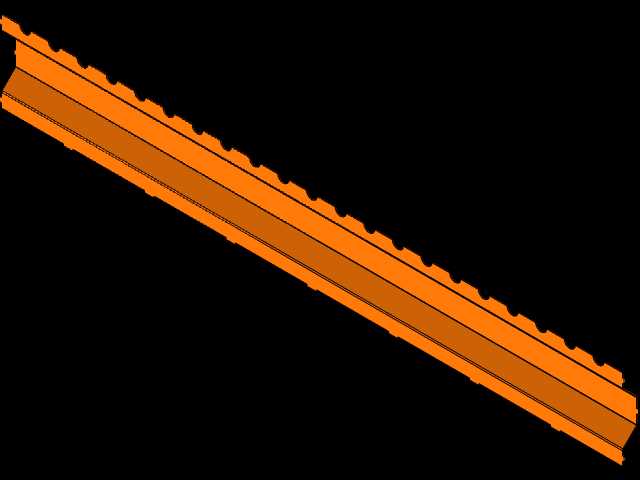

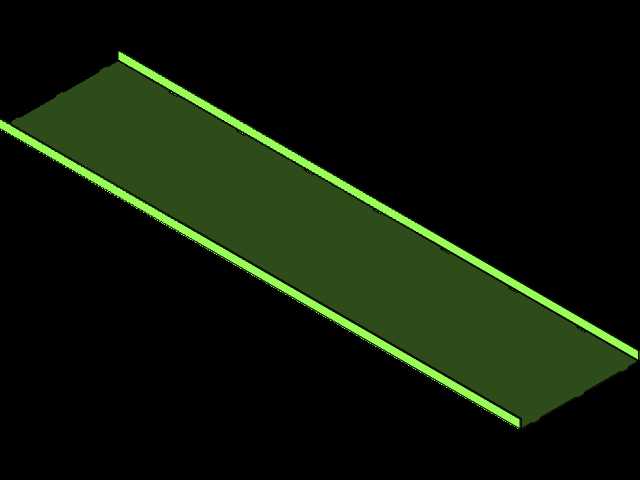

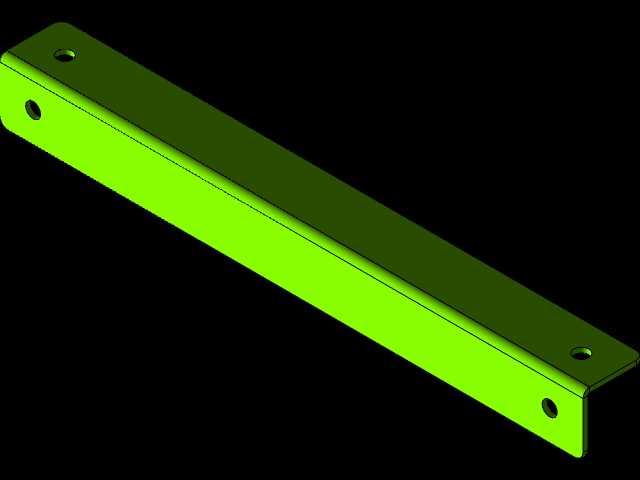

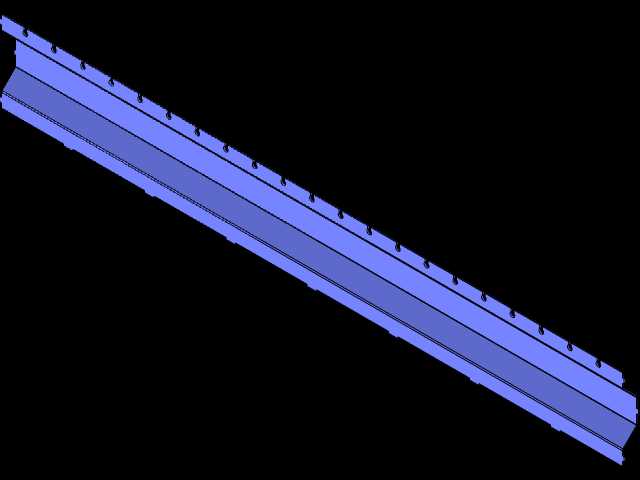

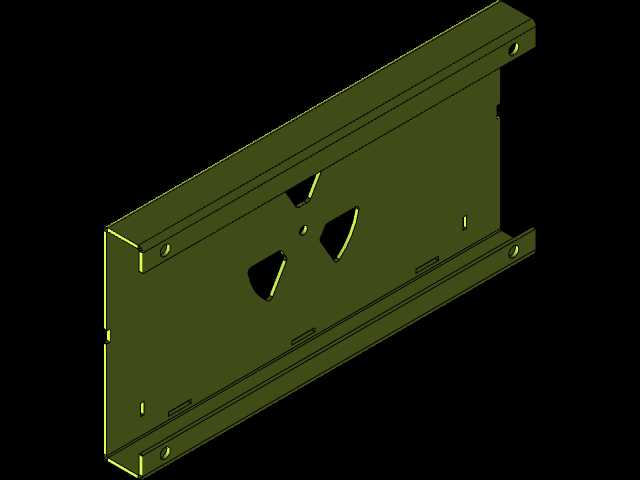

这款烧烤设备主要面向户外夜市摊点、露营营地、小型餐饮门店的炭烤作业场景，整体采用立式长条形框架结构，区别于传统桌面式小型烤炉，可同时承载多份食材进行同步烤制，适配多人同时就餐的出餐效率需求。设备主体框架采用型材拼接结构，两侧竖向支撑件预留多组安装孔位，可根据烤制食材的类型、炭火的燃烧状态灵活调整上层烤架的高度，避免食材距离热源过近烤焦或者过远加热不足的问题。上层烤制区域做了分槽式结构设计，不同槽位可放置不同类型的食材，避免烤制过程中食材串味，同时槽边的挡边结构可以防止烤制过程中食材、油滴滑落至炭槽外侧，降低作业过程中的安全隐患。中层设置独立的炭槽承托结构，炭槽与上层烤架保留足够的通风间隙，可保证炭块燃烧过程中的氧气供给，减少炭块不完全燃烧产生的烟气，炭槽侧边设置调节风门，可通过开合度调整进风量，以此控制炭火的燃烧温度，适配不同食材对烤制温度的要求。下层设置整面置物平台，可临时放置待烤制的食材、调味工具、接油容器等，减少作业人员来回取放物品的动线长度，提升烤制操作的流畅度。整体框架的安装边界适配常规商用摆摊的操作台宽度，长度方向可根据实际使用需求做模块化拼接，单组设备的占地面积较小，可在狭窄的摊位空间内完成布置，设备底部预留脚轮安装位，可根据使用需求加装脚轮，方便在不同作业点位之间移动转运。结构设计过程中充分考虑炭烤作业的高温使用环境，所有与热源近距离接触的部件均采用耐高温的金属材质，框架连接位置采用可拆卸的紧固件拼接，便于后期使用过程中对损耗部件进行更换维护，同时也方便设备在闲置状态下拆解收纳，减少仓储占用空间。烤架表面的格栅间隙经过反复校核，既可以保证热量充分向上传递，也可以避免小块食材从间隙掉落，侧边的挡油结构可将烤制过程中产生的废油导流至端部的集油槽，便于作业结束后统一清理，减少油污残留带来的清洁负担。
