液体传感器外壳3D打印注塑模具结构

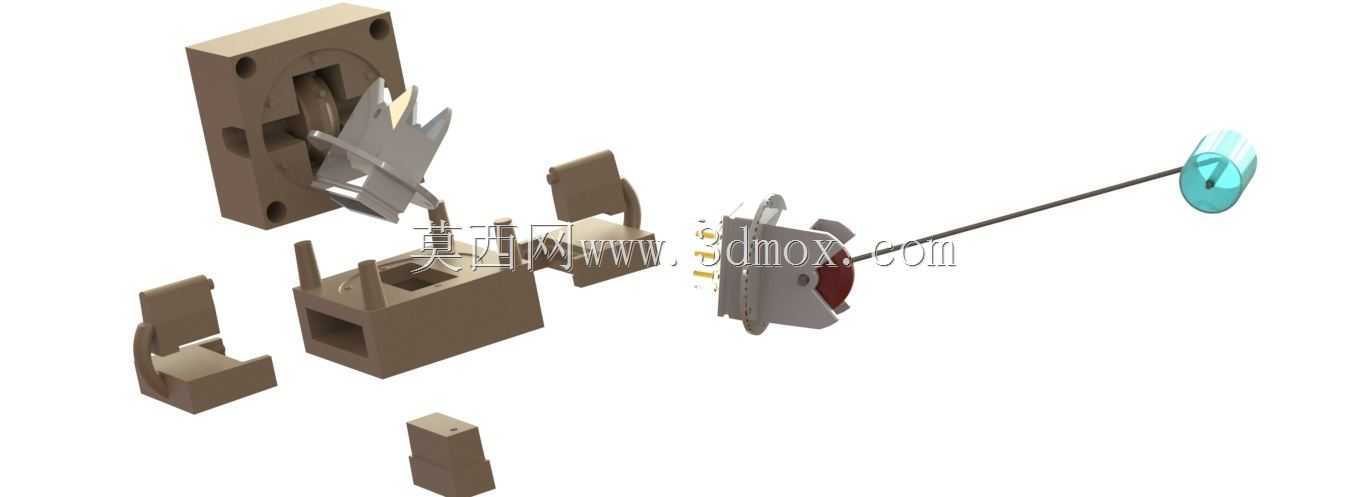

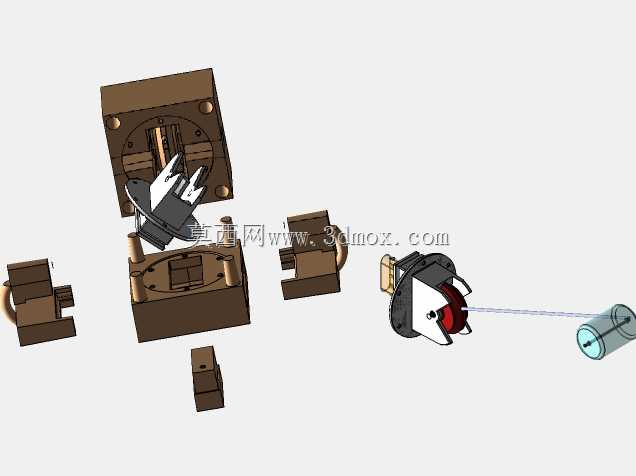

这套模具结构面向小批量液体传感器外壳的试制场景，适配研发阶段快速打样、小批量验证的生产需求，区别于传统钢模的长周期高成本特性，整套模仁、抽芯、定位组件均采用3D打印工艺制作，能在传感器产品迭代阶段快速完成外壳样件的成型验证，缩短研发端的验证周期。从实际使用场景来看，液体传感器多应用在工业流体管路、民用供水系统、化工介质输送环节，外壳需要兼顾介质密封性、结构安装强度与内部元器件的防护要求，对应的模具结构需要精准还原外壳的安装卡扣、穿线孔位、密封槽结构，避免成型后出现飞边、缺料导致的密封失效问题。整套模具采用分体式抽芯结构设计，针对传感器外壳侧面的穿线凸台、内部的传感器安装柱特征，设置了独立的侧抽滑块，开模过程中先完成侧抽芯的退移动作，再通过顶出机构将成型后的外壳从模腔中脱出，避免硬顶造成的外壳结构变形。设计阶段优先考虑了3D打印工艺的成型公差，所有配合面预留了0.1mm的研磨余量，打印完成后仅需对分型面、配合面做简单打磨即可完成组装，不需要传统模具的多工序铣削、电火花加工。模架部分采用标准化的快换结构，模仁与模架之间通过定位销做精准限位，更换不同版本的传感器外壳模仁时不需要重新校准模架位置，能适配同系列不同规格传感器外壳的快速换模需求。安装边界上，整套模具的外形尺寸适配桌面级小型注塑机的安装参数，模脚间距、浇口套位置、顶杆孔位均匹配常规小型注塑机的安装接口，不需要额外做安装板的定制加工，小批量生产时可以直接上机使用。流道设计采用了短冷流道结构，尽可能减少注塑过程中的料把浪费，浇口位置设置在外壳的非外观安装面，成型后去除浇口不会影响外壳的外观面与安装配合面精度。针对液体传感器外壳需要承受一定流体压力的特性，模腔的排气槽设置在熔体流动的末端，避免注塑过程中出现困气导致的局部强度不足，成型后的外壳可以满足1MPa以内的流体静压测试要求，不会出现渗漏、开裂问题。整套结构的拆分逻辑充分考虑了3D打印的支撑去除便利性，所有内部型腔结构都做了自支撑角度优化，打印过程中不需要添加过多内部支撑，减少后处理工作量的同时也能保证型腔表面的粗糙度满足外壳的外观要求。
