多向抽芯型材挤出成型模具结构

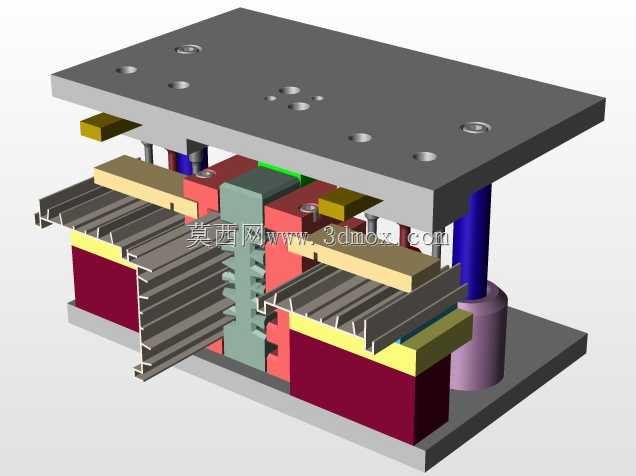

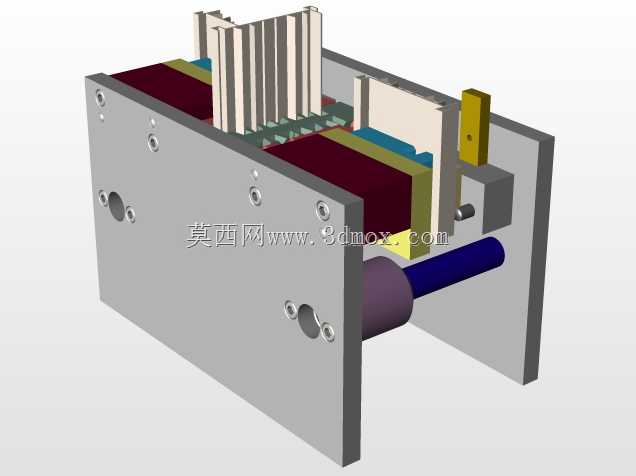

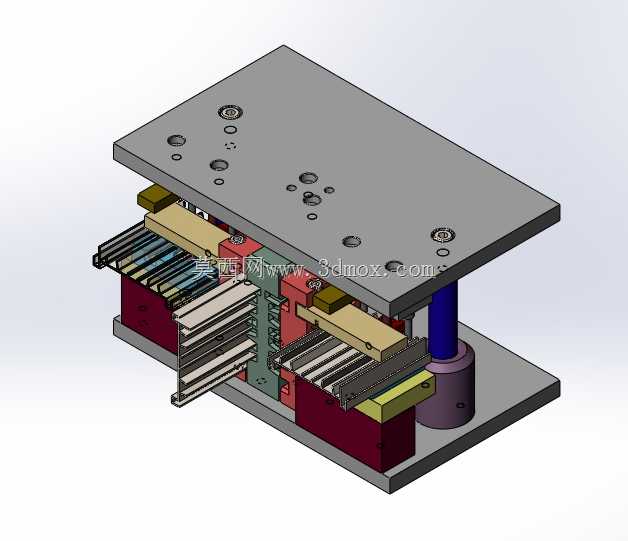

这套模具结构主要面向异型材连续挤出生产场景，适配多腔带侧槽的长条型材成型需求，常见于建筑装饰型材、工业导轨铝型材、家电结构嵌件的批量成型工序，区别于普通平直分型的两板模，其核心设计围绕多方向侧向抽芯机构展开，解决型材侧面多道通槽、倒扣结构无法直接开模顶出的问题。从结构布局来看，上下两块模架板作为整体承载基准，板件上预留的多组沉头孔用于模架与挤出设备机头、合模驱动单元的锁紧固定，安装时需保证上下模架的平行度公差控制在0.02mm以内，避免合模错位导致的成型飞边。中间层的多组滑块抽芯组件沿模架周向分布，每组滑块对应型材的一个侧部成型面，滑块尾部搭配斜导柱驱动结构，合模时靠定模楔块锁紧滑块承受成型压力，开模过程中斜导柱带动滑块沿导轨方向外移，抽出行程需覆盖型材侧部倒扣的最大深度2-3mm，预留足够安全间隙避免顶出时刮伤型材表面。模架中心设置的主导向柱搭配铜套导向结构，为上下模合模提供精准定位，导向柱的有效导向长度需大于滑块抽芯的总行程，保证合模过程中导向组件先接触定位，再驱动滑块复位锁紧，避免滑块与定模发生撞模风险。成型腔部分采用镶拼式结构，将易磨损的成型刃口单独设计为可更换镶件，通过定位销固定在模架基板上，生产过程中若出现成型面磨损、拉毛问题，无需拆卸整套模架，仅需更换对应镶件即可快速恢复生产精度，大幅降低停机维护成本。侧向滑块的导轨采用嵌入式耐磨钢条设计，导轨面做淬火处理提升表面硬度，配合定期涂抹高温润滑脂，可承受连续生产过程中滑块往复运动的磨损，保证抽芯动作的顺畅性，避免长期运行后滑块出现卡滞、窜动问题。模架侧边预留的冷却水道接口，可接入恒温冷却循环水，控制成型腔的温度场分布，保证型材挤出过程中冷却均匀，减少型材因冷却不均产生的翘曲变形，水道布局避开滑块运动路径与螺丝锁紧孔位，避免出现漏水、干涉问题。整体结构的安装边界需适配对应挤出设备的机头安装尺寸，模架总厚度需匹配设备的合模行程范围，所有滑动组件的运动行程均需在设备开模行程内完成，避免出现开模到位后抽芯动作未完成、无法正常取件的问题。
