双层折叠式便携金属手提工具箱结构设计

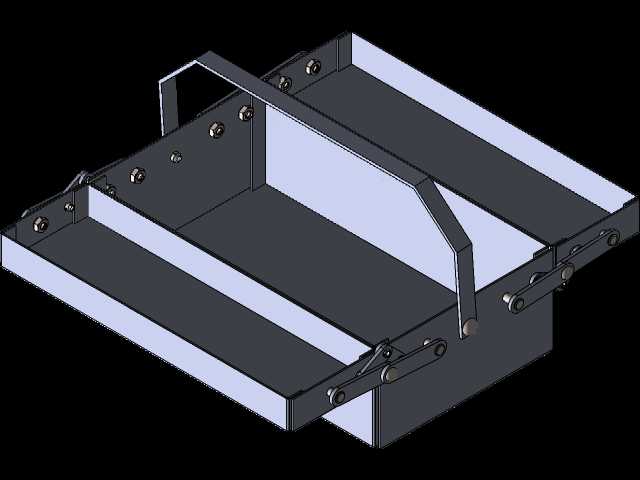

这款双层折叠式手提工具箱，主要面向现场维修、户外装配、班组日常工具收纳场景设计，解决传统单层工具箱收纳容量不足、工具混放查找效率低的痛点。整体采用钣金折弯焊接成型的框架结构，上层为抽拉式折叠托盘，下层为深腔主收纳仓，通过两侧的四连杆铰接结构实现上层托盘的同步开合，提起顶部提手时，上层托盘会随箱体抬升动作自动滑出展开，放下箱体时托盘自动回落归位，无需额外手动解锁操作，适配作业人员单手取放工具的使用习惯。

从结构设计逻辑来看，箱体侧壁采用1.2mm冷轧钢板折弯成型，折边处做内卷边处理，既提升侧壁整体抗形变能力，也避免钣金锐边划伤操作人员；两侧铰接连杆采用3mm厚钢板冲压成型，铰接轴位加装铜套降低转动磨损，保证长期反复开合后仍无松旷卡顿问题。提手采用圆钢弯折后外包防滑绝缘胶套，安装位置经过重心配平计算，满载工具提起时箱体不会出现前倾侧翻，提手与箱体的连接座采用沉头铆钉铆接，连接强度可承受25kg满载载荷无变形。

上层托盘设计为两格分区结构，可分类放置螺丝刀、扳手、卷尺等常用小型工具，托盘边缘做10mm高的挡边，避免移动过程中工具滑落；下层主仓内部净深150mm，可容纳电钻、锤子、水平仪等尺寸较大的工具，仓体内壁预留有可选配的弹性卡条安装位，用户可根据自身工具尺寸调整卡位，固定工具避免搬运过程中相互碰撞产生异响或损伤。箱体闭合后通过前端两侧的弹簧搭扣实现锁止，搭扣锁合间隙控制在0.5mm以内，闭合后无明显晃动，具备基础的防尘防泼溅能力，可适配车间、户外工地等复杂作业环境的使用需求。

安装与使用边界方面，箱体闭合状态下整体外形尺寸控制在长400mm、宽220mm、高180mm，可轻松放入大多数维修作业车的储物格内，底部加装四个橡胶防滑脚垫，放置在光滑台面或倾斜的设备外壳上时不会打滑移位。整个结构无复杂注塑件或易损电子元件，所有铰接部位均为可拆解结构，后期出现磨损时可单独更换销轴或连杆，无需整体报废，维护成本极低，适配机械维修、水电安装、家装施工等多个领域的一线作业人员日常工具收纳需求。
