双列滚珠径向轴承结构设计

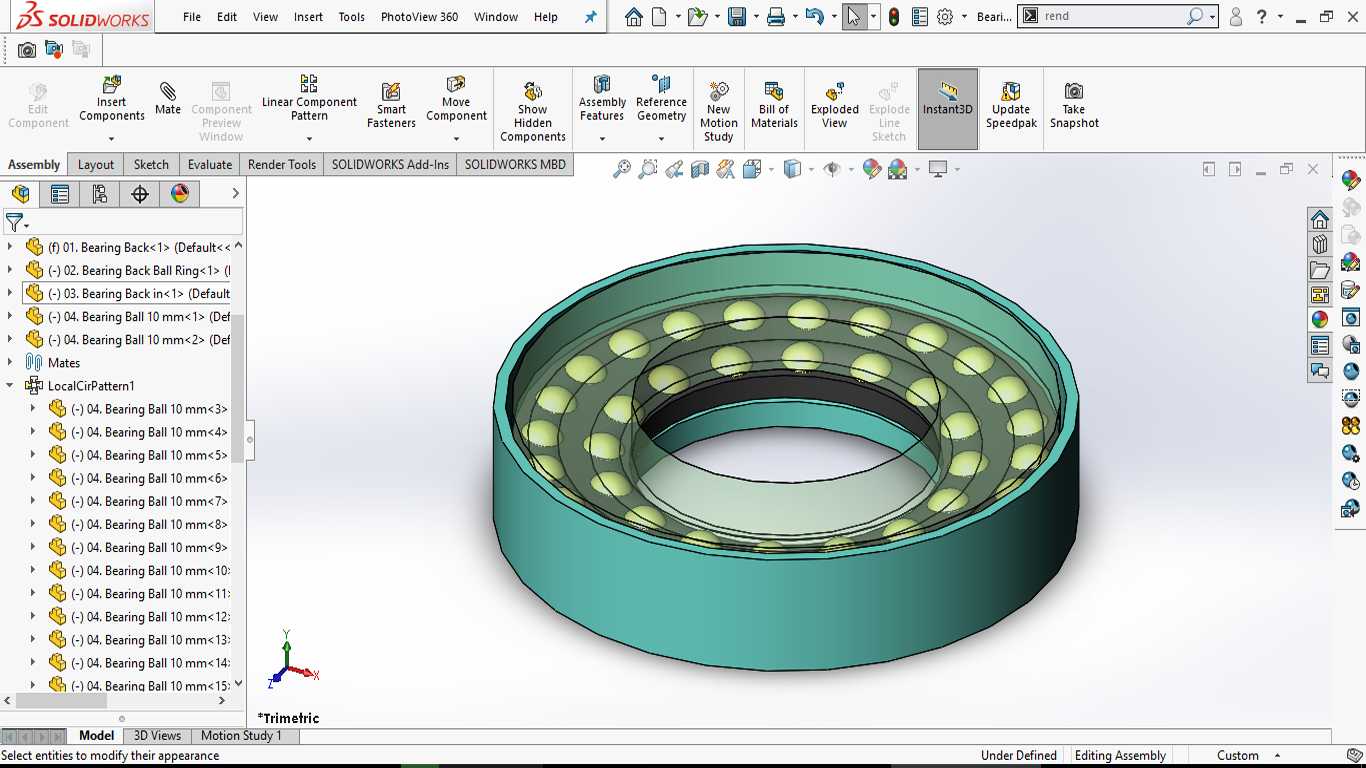

这款双列滚珠轴承的结构设计，核心围绕高径向载荷承载场景的支撑需求展开，在重载传动、旋转支撑类设备中应用广泛，常见于冶金设备轧辊支撑、矿山机械传动辊系、重型输送设备辊筒支撑、机床主轴辅助支撑等需要承受较大径向载荷、同时允许一定轴向窜动的工况位置。从结构设计逻辑来看，采用双列滚珠排布的形式，相比同外径的单列深沟球轴承，能将径向承载能力提升40%以上，同时两列滚珠对称分布在内外圈的滚道之间，可同时承受双向的小幅轴向载荷，避免单列轴承在偏载工况下出现滚道局部应力集中的问题。设计过程中首先确定了内外圈的滚道曲率参数，滚道与滚珠的曲率比控制在1.03-1.08区间，既保证滚珠滚动时的接触应力处于材料许用范围内，又不会因为曲率差过小导致滚动摩擦阻力升高。保持架采用兜孔式结构，每个兜孔对应一颗钢珠，兜孔间隙控制在0.1-0.2mm之间，既可以约束钢珠的周向位置，避免钢珠之间直接接触产生摩擦磨损，又能保证钢珠在运转过程中可以灵活自转，不会出现卡滞问题。从安装边界来看，轴承的内圈内孔为圆柱面，与轴的配合选用基孔制过渡配合，过盈量根据载荷等级调整，重载工况下过盈量适当加大，避免内圈与轴在运转过程中出现相对滑动导致的轴颈磨损；外圈外圆为圆柱面，与轴承座孔的配合选用基轴制间隙配合，方便安装拆卸，同时允许轴承在受热膨胀时有一定的轴向窜动空间，避免热胀冷缩导致的轴承内部预紧力异常升高。轴承的端面设计有倒角结构，安装时可以避免锐边划伤轴或者轴承座的安装面，同时方便装配时的导向对中。在实际选型应用中，这类双列滚珠轴承适合转速中等、径向载荷较大的工况，不适合高速轻载的场景，因为双列结构的滚动体数量更多，高速运转时的离心力更大，会导致保持架的受力升高，温升也会比单列轴承更明显。建模过程中对滚道的接触位置做了相切约束，钢珠与内外圈滚道均为线接触修正后的点接触状态，保证装配干涉检查时无异常，同时所有的圆角、倒角参数都符合机械设计手册的相关规范，可直接用于后续的工程图生成、装配模拟以及有限元受力分析，为设备的支撑结构设计提供准确的参考依据。
