三角形桁架式玻璃采光焊接屋顶结构

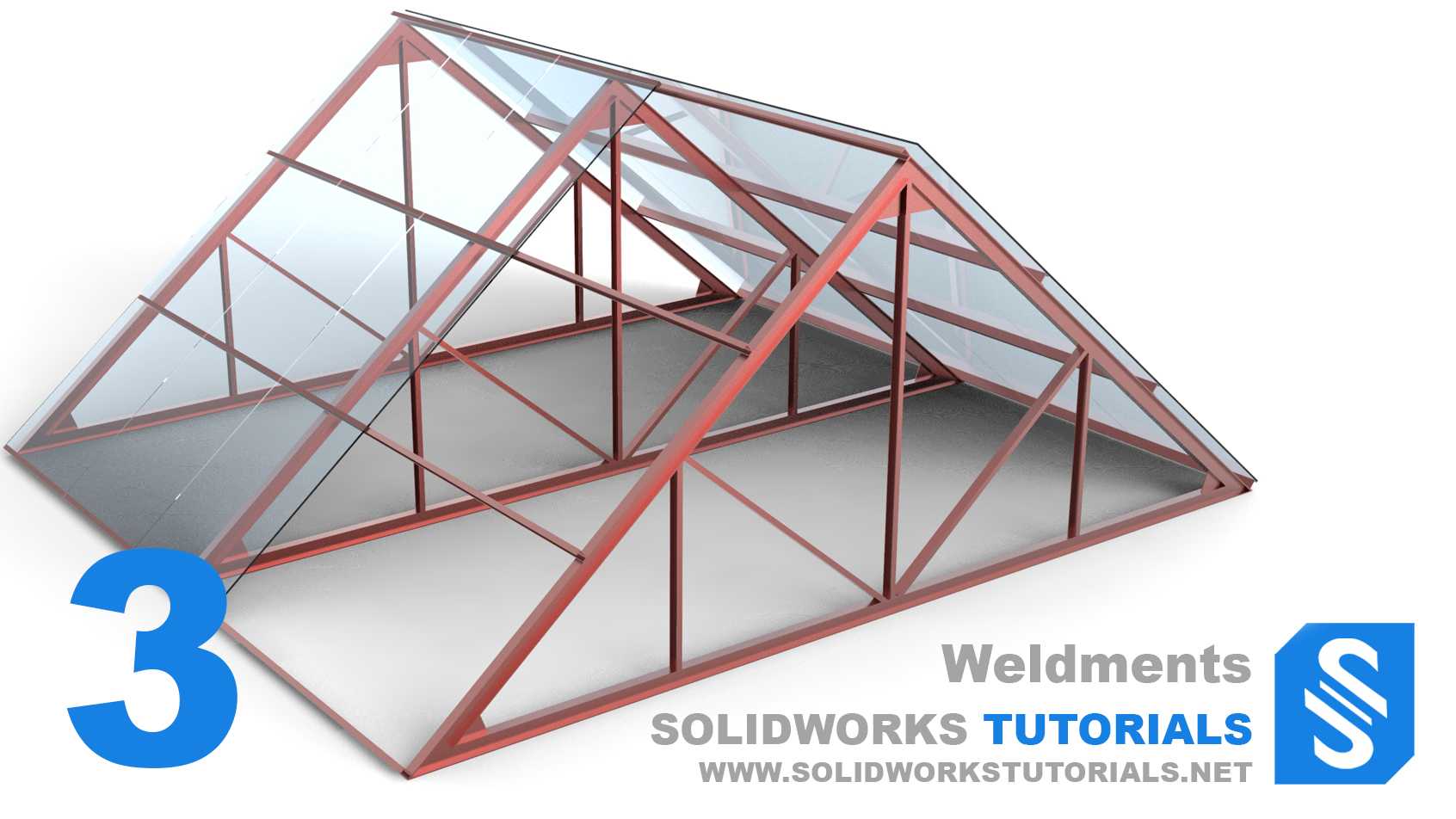

这类三角形桁架式焊接屋顶结构，常应用于民用住宅坡屋顶、小型工业厂房采光顶、阳光房主体承重框架、温室大棚屋面支撑等场景，核心作用是承担屋面恒载、风载、雪载等外部荷载，同时为透光面板提供可靠的安装支撑面，兼顾结构承重与建筑采光需求。从结构设计逻辑来看，整体采用双坡对称三角形桁架形式，主弦杆沿屋面坡度方向通长布置，腹杆按照三角形稳定构型交错排布，所有杆件连接节点采用焊接工艺成型，相比螺栓连接的桁架结构，整体刚度更高、节点传力更直接，不存在螺栓松动的后期维护隐患，适合小跨度屋面的快速搭建需求。在实际安装边界上，该结构底部为矩形安装基面，可直接与下部圈梁、顶部承重梁或者墙体顶面的预埋钢板焊接固定，安装前需要校核下部支撑结构的水平度与承载能力，避免出现基础沉降导致的桁架杆件附加应力。设计过程中需要优先确定屋面坡度，坡度取值通常结合当地常年降雨量、积雪厚度调整，降雨量大的区域坡度适当加大，加快屋面排水速度，积雪厚重的区域需要额外校核弦杆与腹杆的截面规格，提升整体抗荷载能力。杆件选型上，主弦杆通常采用矩形钢管或者等边角钢，腹杆可采用直径更小的圆钢或者小号角钢，在保证整体结构强度的前提下尽可能降低自重，减少下部支撑结构的承重负担。透光面板嵌装在桁架上弦杆预留的安装槽位内，安装时需要在面板与杆件接触位置加装橡胶密封垫，既可以避免刚性接触导致的面板碎裂，也能提升屋面的防水密封性能，防止雨水从拼接缝隙渗入室内。桁架的腹杆排布并非均匀等距设置，而是根据受力计算结果在支座附近、屋脊位置适当加密腹杆，这些区域是应力集中的关键部位，加密腹杆可以分散节点荷载，避免局部杆件失稳。在实际建模过程中，需要先绘制底部安装基准的矩形轮廓，定位屋脊线的空间位置，再依次生成上下弦杆的三维路径，通过焊件轮廓库快速生成各杆件的实体特征，最后对所有焊接节点做倒角处理，消除应力集中的尖角，也能减少现场安装时的划伤风险。这类结构的外形尺寸可根据实际建筑跨度灵活调整，单跨跨度通常控制在3到8米区间，跨度超过8米时需要额外增设中间承重柱，避免桁架挠度过大影响结构安全。
