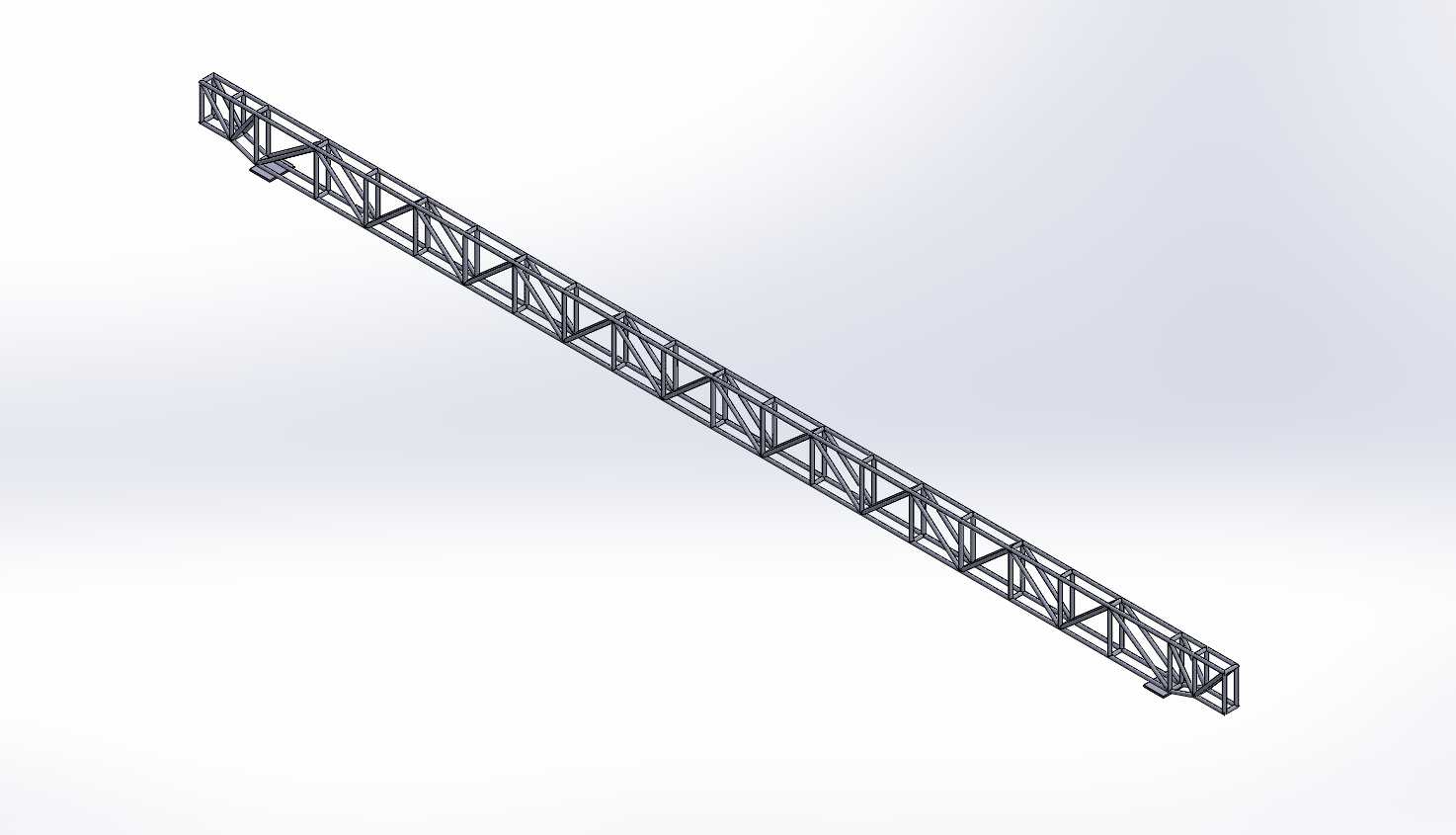

大跨度管状桁架式屋面支撑构件

该支撑构件主要应用于大跨度工业厂房、仓储库房、大型公共场馆的屋面承重体系中，作为屋面围护结构与主承重柱网之间的传力构件，承担屋面恒载、雨雪活载、风荷载以及屋面附属设备的重量，将上部荷载均匀传递至下部竖向承重结构。从结构形式来看，该构件采用空间桁架受力体系，上下弦杆采用等径直钢管，腹杆采用小直径钢管按三角腹杆形式排布，通过相贯线焊接形成整体空间受力单元，相比传统实腹式钢梁，在相同跨度下自重可降低40%以上，同时具备更高的抗弯刚度与抗扭性能，能有效减少大跨度屋面的竖向挠度。设计过程中优先考虑了构件的模块化拼接属性，单段构件长度适配常规运输车辆的装载边界，端部预留标准化连接法兰盘，现场安装时可通过高强螺栓快速拼接，无需现场大量焊接作业，能大幅缩短屋面结构的施工周期。构件的截面高度根据跨度荷载梯度优化，跨中截面高度满足1/40-1/50跨度的刚度要求，两端支座位置做了局部加强处理，增设加劲肋板分散支座反力，避免局部应力集中导致的杆件变形。从安装边界来看，该构件两端支座可适配混凝土牛腿、钢柱顶托板等多种下部连接形式，支座处预留的长圆孔可抵消温度变形带来的长度方向伸缩量，降低温度应力对整体结构的影响。构件表面预留了屋面檩条的连接点位，点位间距匹配常规彩钢瓦、采光板等屋面围护材料的安装模数，无需现场额外打孔即可完成檩条固定。在受力设计上，通过有限元软件对杆件应力比做了优化控制，所有杆件的长细比、应力比均满足钢结构设计规范要求，腹杆排布避开了管线穿越的常用空间，方便后期屋面通风管道、消防管线、电气桥架的敷设安装。该类支撑构件的空间网状结构形式，还能有效降低风振效应带来的结构共振风险，在沿海大风区域、高海拔雪载较大区域的屋面项目中具备更好的结构适应性，相比平面桁架结构，其侧向稳定性更强，无需额外设置大量侧向支撑即可满足安装阶段的稳定性要求，能减少屋面支撑系统的钢材用量。
