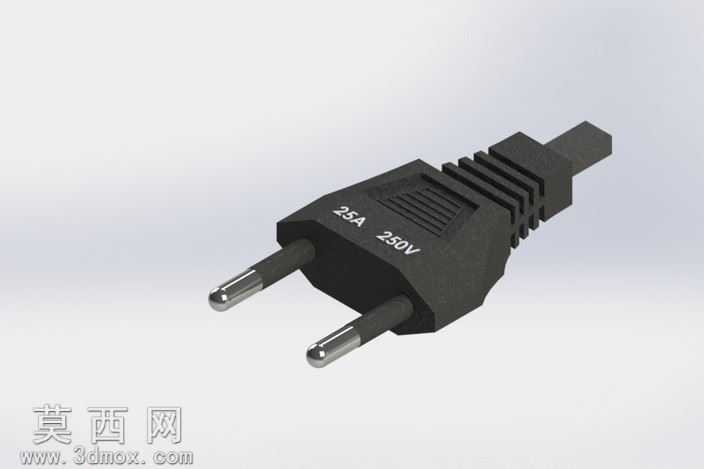

欧标25A250V两脚电源插头三维结构设计

本模型为欧规两脚电源插头的三维参数化设计成果，建模过程严格遵循民用电源接插件的通用尺寸规范，以保证结构合理性与实际生产适配性。建模阶段首先以插片中心距、插片直径与伸出长度为核心基准，绘制插头插合端的截面草图，通过拉伸特征生成两个圆柱形金属插片，插片端部做圆弧倒角处理，还原真实插头插入插座时的导向结构，避免尖锐棱角带来的装配卡顿问题。插片与塑料本体的连接部位设计有嵌入式卡位结构，通过布尔运算在塑料主体内预留插片安装槽，模拟实际生产中插片与绝缘外壳的注塑嵌合结构，保证金属部件与绝缘壳体的连接强度。插头的绝缘外壳部分采用多段放样与拉伸结合的方式建模，握持区域表面设计有细密的内凹防滑纹理，通过阵列特征生成等距分布的横向凹槽，既还原真实产品的防滑握持手感，也通过纹理细节提升模型的真实感。外壳靠近出线端的位置设计有多层阶梯状的防弯折护套结构，通过多组不同直径的圆柱拉伸叠加，再做连接处的圆角过渡，模拟电源线出线位置的应力释放结构，该结构可在实际使用中分散线材弯折时的应力，避免电源线根部因反复弯折出现断裂破损。外壳表面的额定参数标识采用包覆特征实现，将25A、250V的规格字样贴合在外壳的弧面上，还原产品的标识印刷效果。材质渲染阶段，金属插片采用哑光镀铬材质，调整反射参数模拟镀锌铜插片的半哑光金属质感，避免过高反射带来的失真；绝缘外壳采用黑色哑光硬质PVC材质，调整粗糙度参数还原工程塑料的细腻磨砂质感，防滑纹理处通过细微的法线凹凸调整，强化纹理的触感表现；出线端的护套部分采用略软的橡胶材质参数，与硬质外壳形成材质区分，提升整体渲染的层次感。整体模型的各部件间装配关系清晰，所有配合面均做了合理的公差预留设计，既可以用于电器产品的装配干涉校验，也可作为电工配件类产品的展示素材，模型结构完整无破面，各特征参数可编辑调整，能够适配不同规格参数的同类型插头改型设计需求。
