弧形桁架梁受力仿真结构设计方案

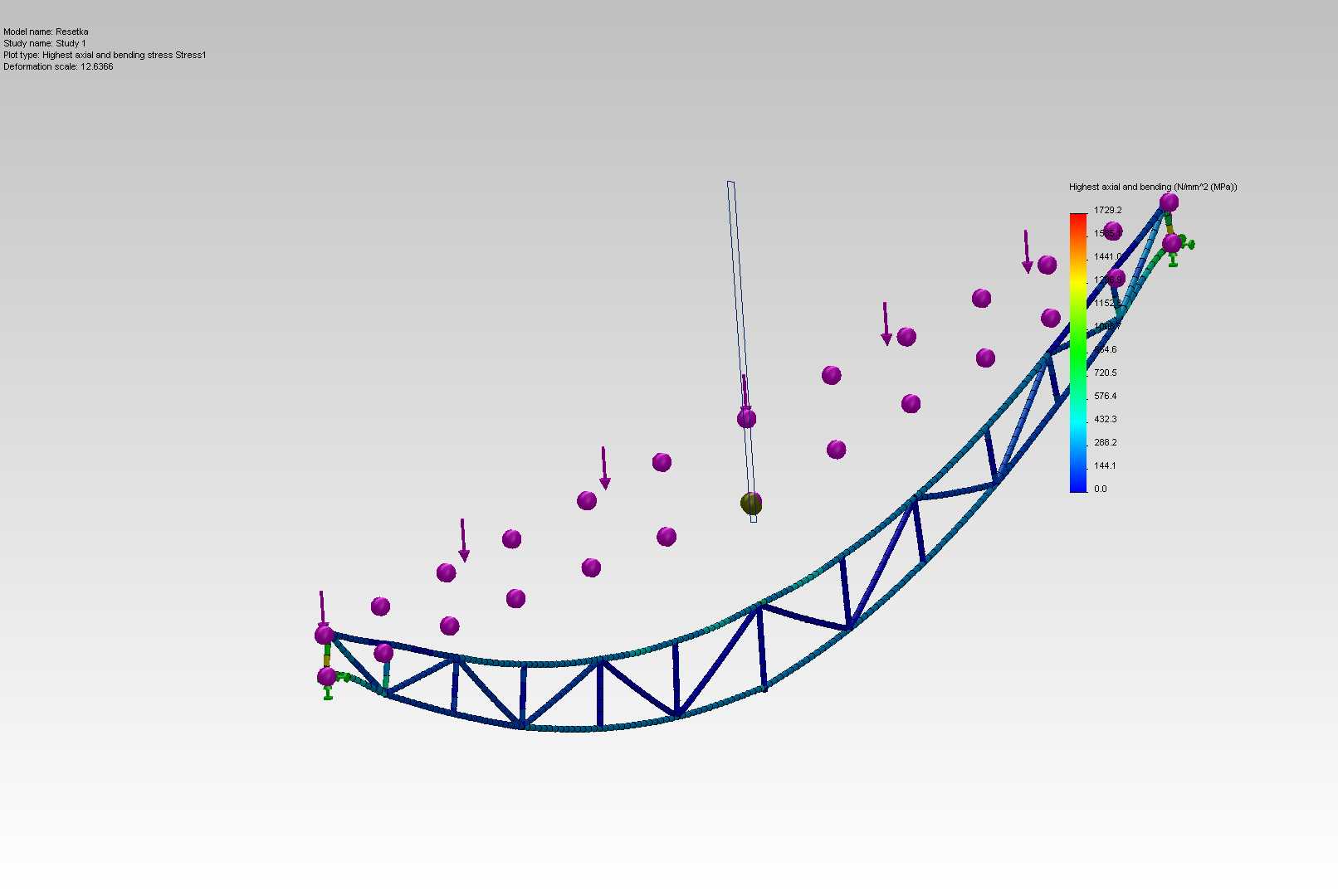

这类弧形桁架梁常应用于大跨度场馆屋面承重、工业厂房通廊支撑、景观人行桥主体承重等场景，核心作用是在大跨度无中间支撑的工况下，将上部竖向荷载通过杆件轴向传力路径分散到两端支座，相比实腹梁能大幅降低结构自重，提升材料利用效率。从仿真结果的应力云图可以看出，设计阶段采用了变高度弧形弦杆搭配三角腹杆的排布形式，下弦杆沿弧线走向连续布置，腹杆按照荷载分布密度调整间距，在荷载集中作用的区域适当加密腹杆，避免局部杆件长细比过大引发失稳。设计过程中首先确定两端支座的约束形式，一端采用固定铰支座限制三个方向线位移，另一端采用可动铰支座释放沿跨度方向的线位移，匹配实际工程中温度变形释放的需求，避免结构内部产生附加温度应力。荷载施加完全贴合实际使用工况，将上部均布恒载、活载按照从属面积折算为节点集中荷载，避免在杆件中部施加荷载引发杆件受弯，充分发挥桁架结构杆件仅受轴力的力学优势。从应力分布梯度来看，靠近支座位置的下弦杆应力水平最高，跨中区域上弦杆受压应力控制，腹杆的应力水平随位置变化呈现明显梯度，设计时对应力较高的杆件适当增大截面规格，低应力区域选用更小截面，在保证整体刚度和强度的前提下控制整体用钢量。安装边界方面，桁架整体预起拱值按照跨度的千分之二设置，抵消满载下的竖向挠度，两端支座的安装定位需要严格控制水平度和轴线偏差，避免安装偏差带来的附加内力，杆件连接节点采用刚接节点设计，保证节点处的传力可靠性，同时在仿真阶段已经对节点区域做了局部应力校核，避免节点先于杆件发生破坏。整体结构的长细比控制严格按照结构设计规范要求，受压杆件长细比控制在150以内，受拉杆件控制在350以内，保证结构在运输、安装、使用全周期内的稳定性，避免风振或者动载引发的杆件共振问题。
