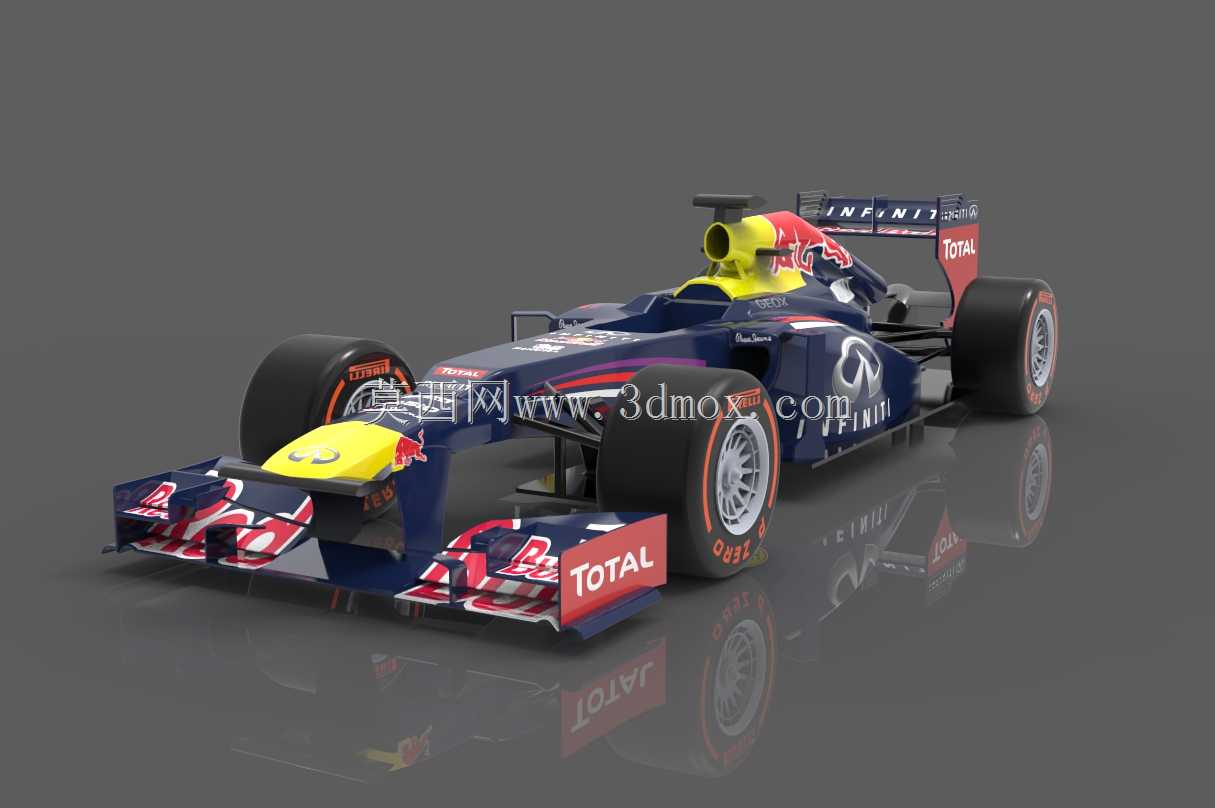

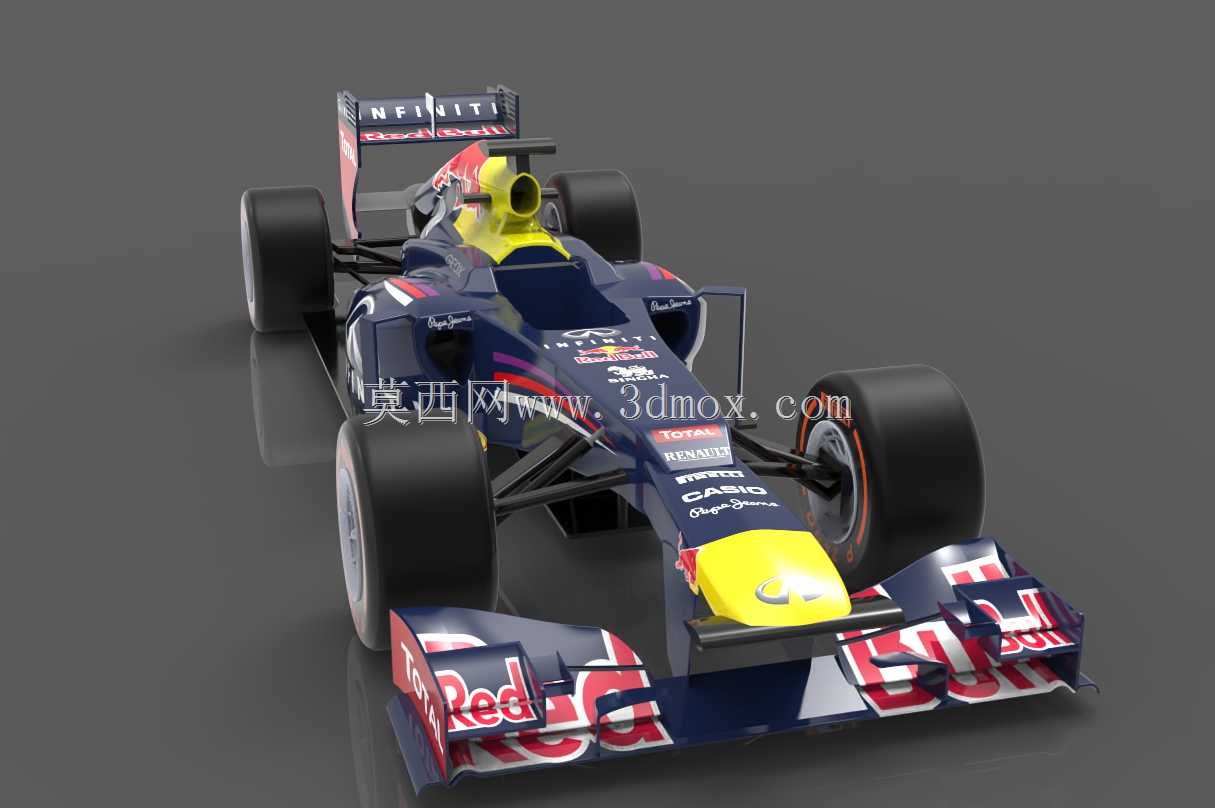

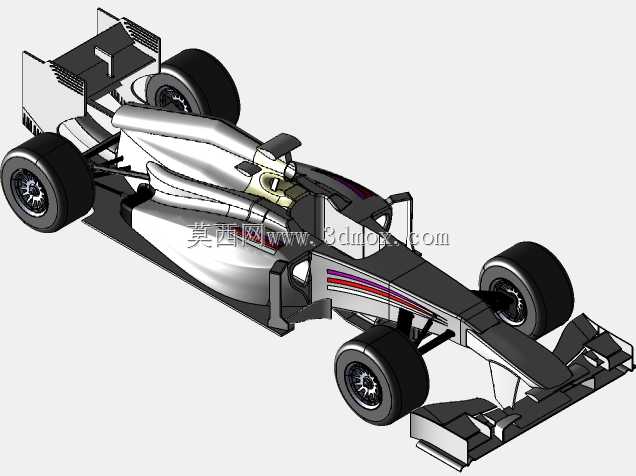

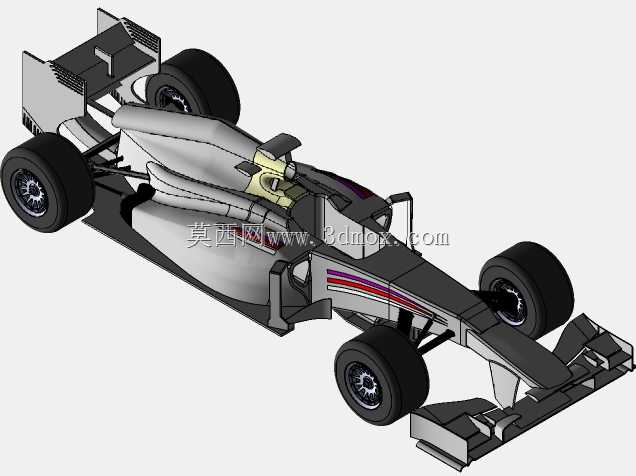

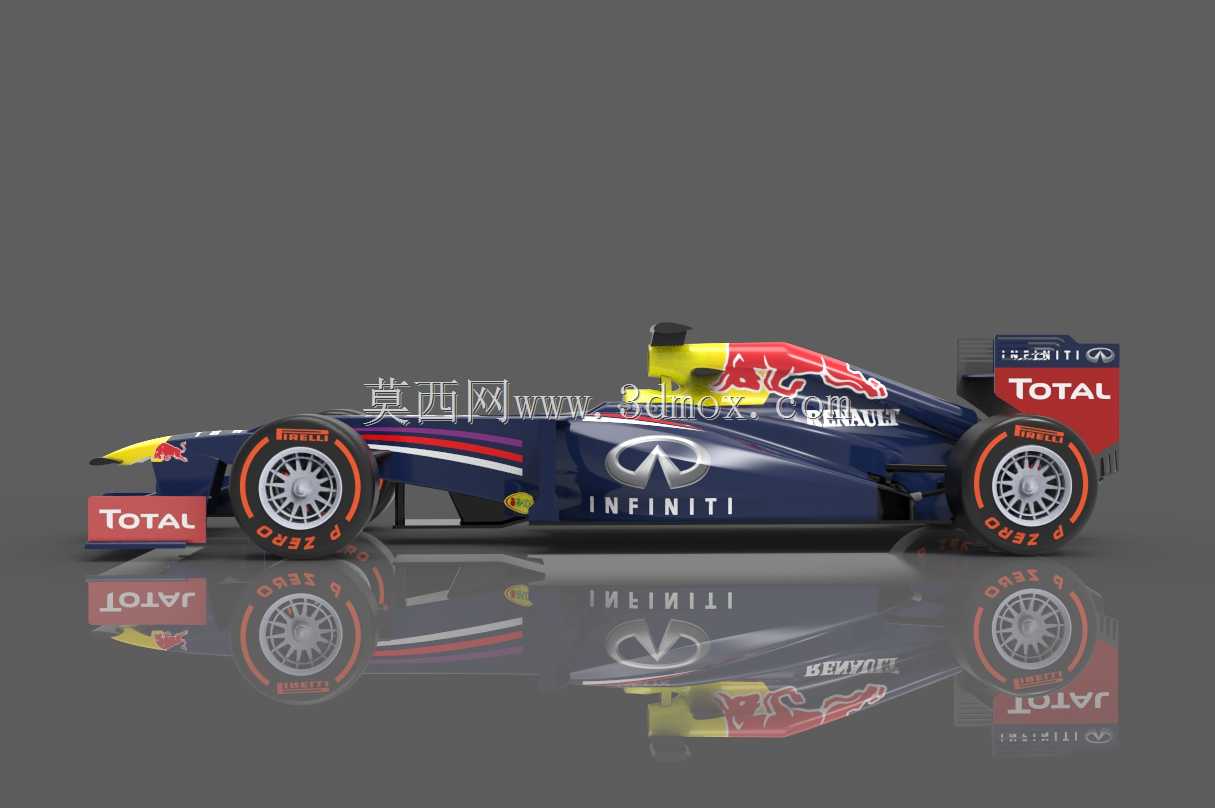

红牛RB9方程式赛车高精度三维结构模型

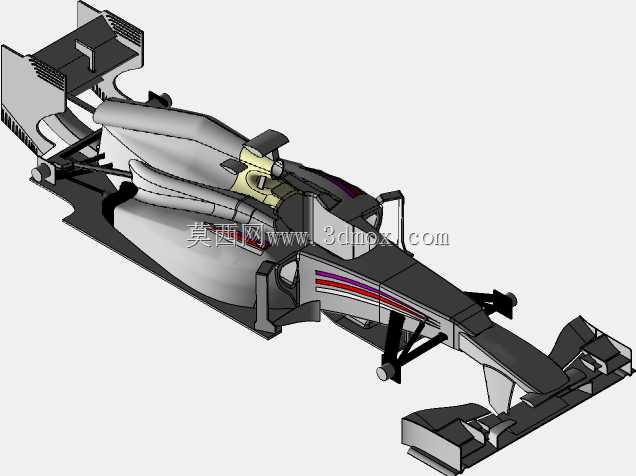

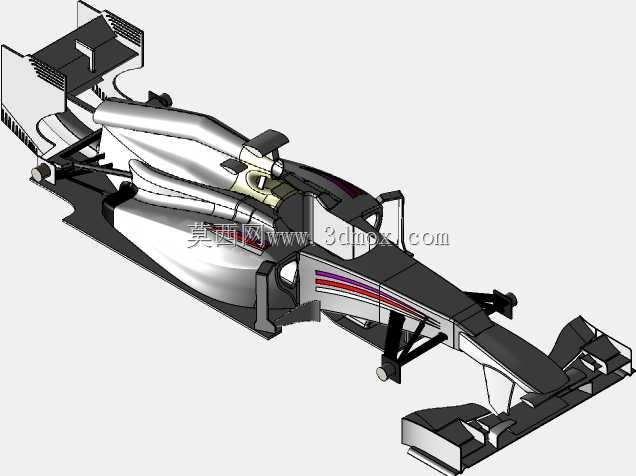

该模型完整还原了顶级方程式赛车的整车结构布局，在建模过程中严格遵循赛车工程实际的装配逻辑，从空气动力学套件到动力舱排布均贴合实车的工程设计边界。前翼部分采用多段式翼片结构，建模时精准还原了各翼片的攻角角度、端板的导流切口形态，这部分结构直接对应赛道高速行驶时的前轮乱流梳理需求，可在三维环境中直接用于前翼下压力分布的仿真前置验证，翼片与前鼻锥的连接点位、安装支架的厚度均按照实车装配公差做了等比例还原，能够直接导出工程图用于小比例风洞模型的加工参考。车身中部的单体壳结构建模时保留了驾驶舱的安全防护轮廓，侧箱的散热通道走向完全贴合实车的散热器布置逻辑，侧箱外表面的导流凹槽、与底板衔接的密封边条都做了细节还原，这部分结构直接关系到赛车中高速段的冷却效率与底部气流密封效果，在三维环境中可直接进行侧箱进风口面积与散热通道截面的匹配校核。尾翼部分采用主翼+副翼的双层结构，还原了DRS可调尾翼的铰接点位与作动机构安装空间，尾翼端板的导流切口、与后扩散器的气流衔接区域都做了精准建模，可用于验证尾翼下压力与空气阻力的平衡匹配关系。底盘部分还原了前后推杆式悬架的摆臂结构、转向拉杆的布置角度，轮毂的快拆结构、轮胎的胎壁标识与接地轮廓都做了等比例复刻，制动系统的通风导管走向、卡钳与轮毂的安装间隙都符合实车的装配边界，能够用于悬架运动行程的干涉检查、制动散热路径的仿真分析。动力舱部分还原了V8自然吸气进气歧管的排布、排气头段的走向，变速箱壳体与后悬架的连接点位、尾部防撞结构的安装位置都做了对应还原，可用于动力总成与车架的装配匹配验证。整车模型的各部件均做了独立的实体分组，没有出现面重叠、破面等建模问题，可直接导入各类仿真软件进行空气动力学、结构强度的前置分析，也可用于赛车工程教学中的结构拆解演示，帮助设计人员理解顶级竞速车辆的布局逻辑与工程设计取舍，在进行同类型竞速车辆的概念设计时，可直接参考该模型的部件布置边界、空气动力学套件的设计思路，缩短前期方案的验证周期。
