铝屑输送排屑上料设备结构设计

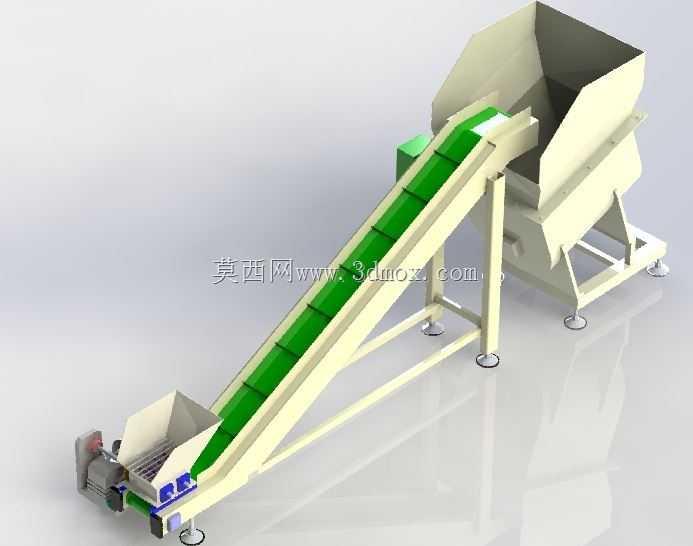

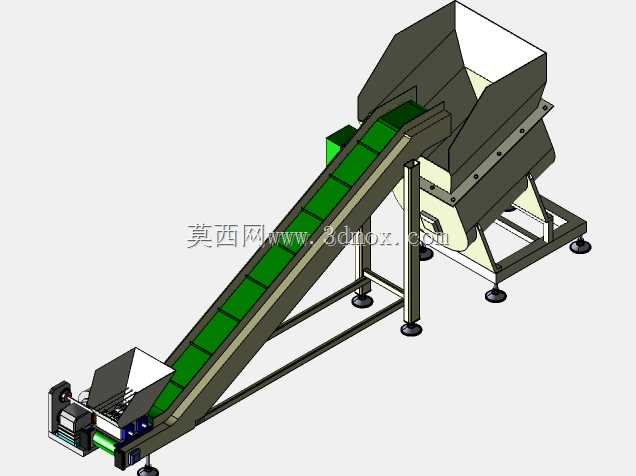

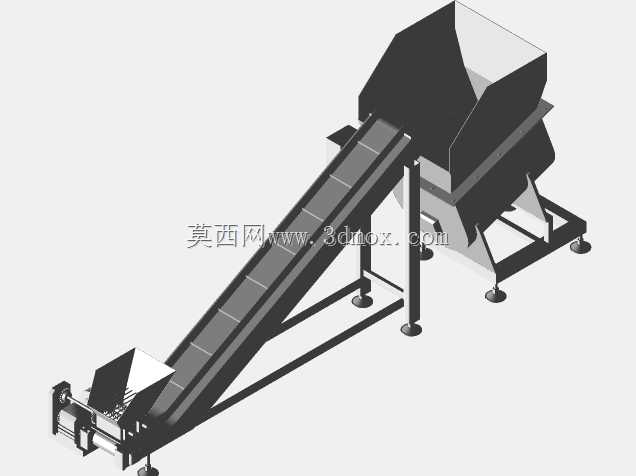

在金属切削加工车间的产线布局中，这类倾斜式排屑输送设备常布置在机床排屑口与废料压包设备之间，承担加工过程中产生的铝屑、钢屑等切屑物料的中转输送职能，避免散状切屑堆积在作业区域影响通行与生产效率。从结构设计逻辑来看，设备采用大倾角皮带输送结构，输送带面设置横向挡料条，防止松散切屑在爬坡输送过程中向下滑落，进料端设置敞口式接料斗，可同时承接多台机床的排屑出料，减少单台设备的配置成本。机架整体采用型钢焊接成型，底部配置可调式支撑脚杯，可根据现场安装地面的平整度调整设备水平度，抵消地面沉降带来的安装偏差，支腿的跨距设计经过载荷校核，满载输送切屑时不会出现机架侧翻或明显形变。驱动端布置在设备低位的进料侧，采用减速电机直连驱动辊的结构，传动链路短，后期维护时无需拆解过多护罩即可完成检修，张紧机构设置在驱动辊两端，通过调节螺栓即可调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长。设备高位的出料口对准压包设备的进料腔，输送上来的切屑可直接落入压包腔内完成压块处理，无需人工二次转运，大幅降低车间切屑清理的人工劳动强度。设计过程中针对铝屑质地较轻、易散落的特性，皮带两侧设置了挡边结构，避免输送过程中细碎铝屑从皮带侧边掉落，接料斗的倾斜角度大于铝屑的自然堆积角，保证落入接料斗的切屑能顺利滑落到输送带面上，不会在斗内产生积料堵料问题。安装边界方面，设备的水平投影长度根据爬坡高度适配常规车间的设备间距，倾斜角度控制在35度以内，既保证足够的上料高度，又不会因倾角过大导致物料回滑，进料端的离地高度匹配常规机床的排屑口高度，无需额外增设过渡接料槽即可完成对接，出料端的高度适配常见金属压包机的进料口高度，可直接对接现有产线设备，无需对原有产线做大规模改造。日常运行时，皮带运行速度控制在合理区间，既保证输送效率匹配机床的排屑速率，又不会因速度过快导致切屑抛洒，设备整体结构无复杂传动部件，故障率低，适合在金属加工车间的多粉尘、多切屑工况下长期稳定运行。
