车间物料输送用框架式运输机结构

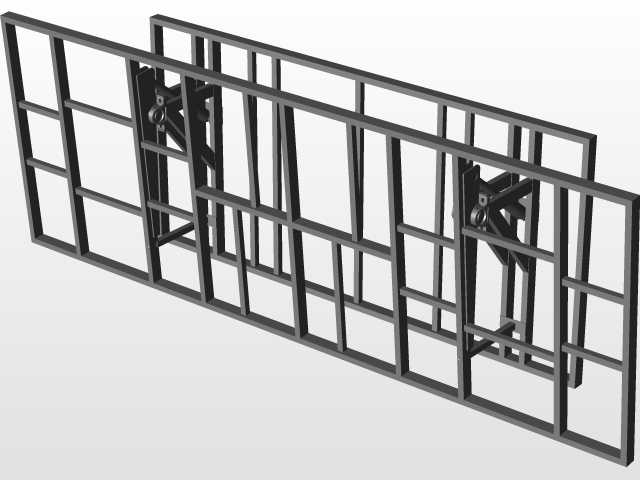

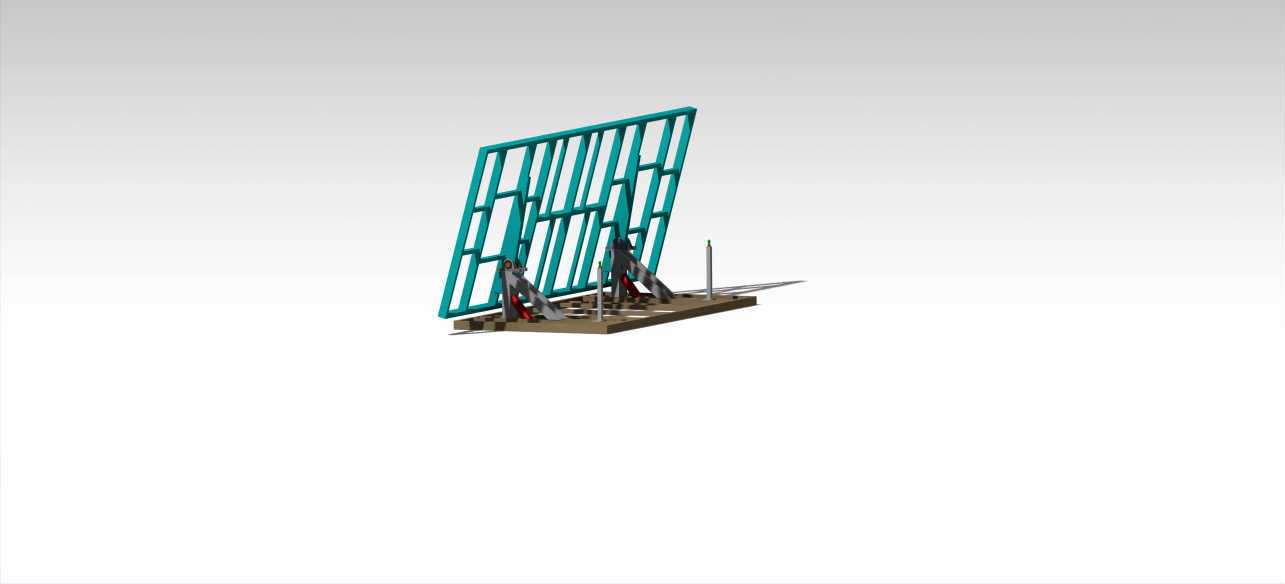

这款框架式运输机主要面向生产车间内的长条形工件、成捆型材的工位间转运场景，可适配机加工车间上下料衔接、仓储区到装配线的物料转运需求，也可嵌入小型自动化生产线作为段间物料传递载体，替代传统人工搬运长件时存在的磕碰、转运效率低、人员劳动强度大的问题。设备整体采用方管焊接框架作为主体承载结构，两侧的立式框架与底部横向支撑形成稳定的龙门式受力结构，框架型材选型时充分考虑了额定载重下的挠度变形，底部支撑腿预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，也可根据需求加装脚轮实现工位间的灵活移位。设备的输送执行部分采用带挡料销的链式输送结构，沿输送方向等距布置的立式挡销可卡持住长条形物料的端部，避免输送过程中物料出现滑移、偏斜，输送轨道的导向面做了打磨处理，降低物料输送过程中的摩擦阻力，驱动端布置在框架侧部，预留了电机安装位，可根据实际输送节拍需求匹配对应功率的减速电机，无需额外改动主体框架结构。设计过程中优先考虑了设备的安装适配性，整体宽度控制在常规车间通道可通行的尺寸范围内，输送面高度匹配常见的机加工设备工作台高度，可直接与铣床、锯床等设备的出料端对接，无需额外增设过渡接料平台。框架的侧向预留了传感器安装支架位，可按需加装到位检测光电开关，实现物料输送的到位自动停止，也可对接生产线控制系统实现自动化运行。结构上所有焊接位置都做了焊后去应力处理，避免长期承载使用过程中框架出现焊接变形影响输送精度，输送轨道的安装面设置了长条形调节孔，可在安装调试阶段微调轨道的平行度，补偿焊接加工带来的形位误差，保证输送过程运行顺畅无卡滞。设备的维护空间预留充足，驱动端的链轮、张紧机构都布置在易操作的侧部位置，日常张紧调节、润滑维护无需拆解主体框架，降低后期运维的工作量。
