角支式杆轴承零件三维结构设计

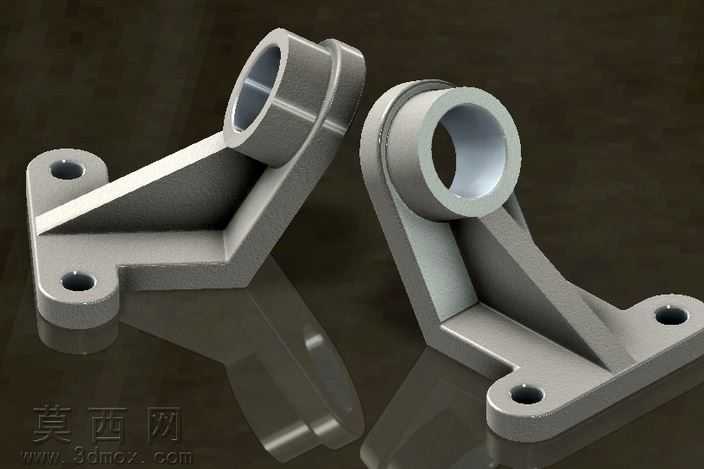

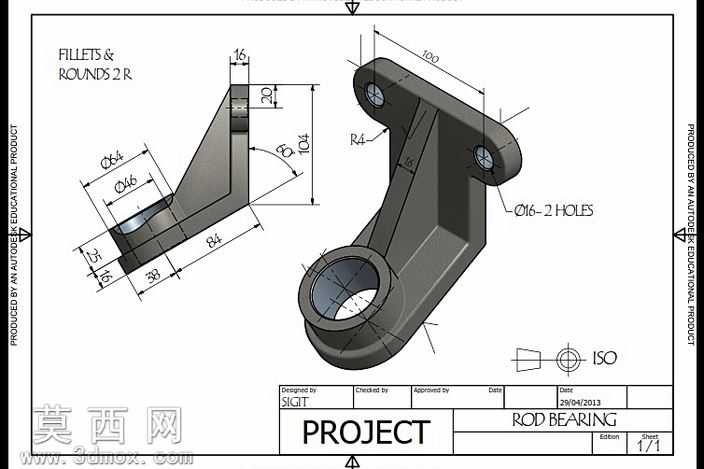

本作品为角支式杆轴承的三维参数化设计成果，建模过程遵循机械制图投影规范，先通过二维草图绘制安装支板、轴套主体、加强筋的轮廓基准，精准约束各定位尺寸：安装支板上两个Φ16安装孔的中心距、轴套中心到安装面的垂直高度、支板弯折角度8°、轴套内径Φ26外径Φ34、各段板厚15与16、圆角R4以及所有棱边2R的倒圆参数，完全匹配工程图标注的尺寸公差要求。建模时采用特征叠加的逻辑顺序，首先拉伸生成带弯折角度的L型安装支板基体，在支板上端对应位置切除生成两个同轴安装通孔，保证孔的轴线与安装支板端面垂直；随后拉伸生成轴套主体，将轴套与支板下端做合并布尔运算，在支板与轴套的衔接位置添加三角形加强筋特征，筋板厚度均匀过渡，有效提升构件整体的结构刚性，避免受力时衔接位置出现应力集中断裂的问题。建模完成后对所有非配合棱边执行2R倒圆角处理，安装支板与轴套衔接的外角做R4圆角过渡，既消除加工时的锐边隐患，也让零件外观更符合工业设计的工艺要求。材质配置上为零件赋予哑光铸铁材质，调整材质的粗糙度、金属反光度参数，还原铸造五金零件的真实质感，渲染时采用等轴测视角展示三维立体形态，同时搭配第三角投影的二维工程视图标注，清晰呈现各部分尺寸关系与形位要求。该杆轴承结构设计紧凑，安装支板的双孔固定形式可实现稳定的机架安装，下端轴套可配套对应直径的传动轴实现转动支撑，加强筋的设置让零件在轻量化的同时具备足够的承载能力，整体结构符合通用五金配件的加工工艺要求，可直接用于机械传动系统的支撑部位选型参考，也可作为机械设计教学的典型案例，帮助学习者掌握带筋支撑类轴承座零件的建模思路、尺寸标注规范与结构优化逻辑，理解支撑类零件在设计中如何平衡刚性、重量与安装便利性的核心需求。
