多轴排布式数控机床主轴头结构

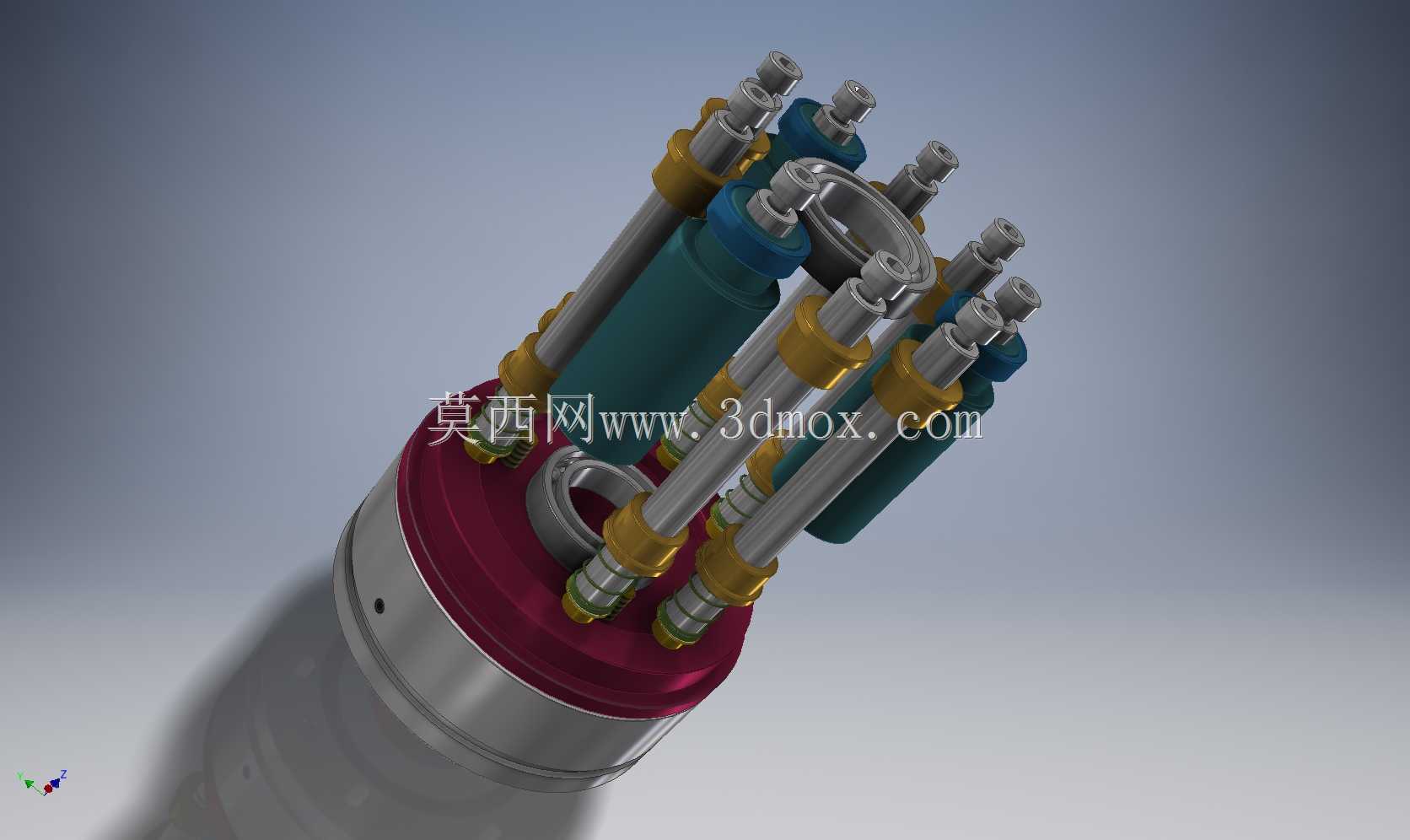

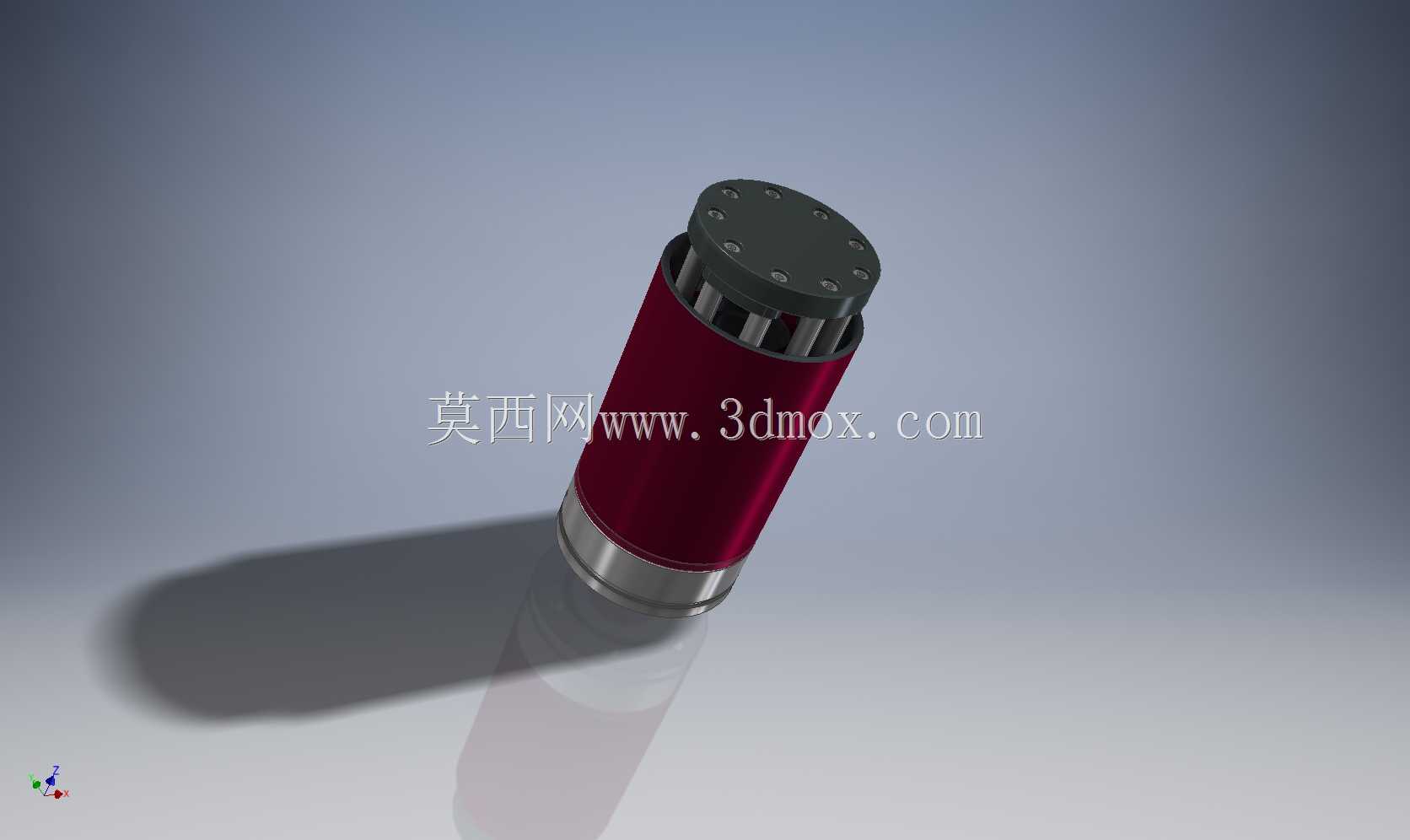

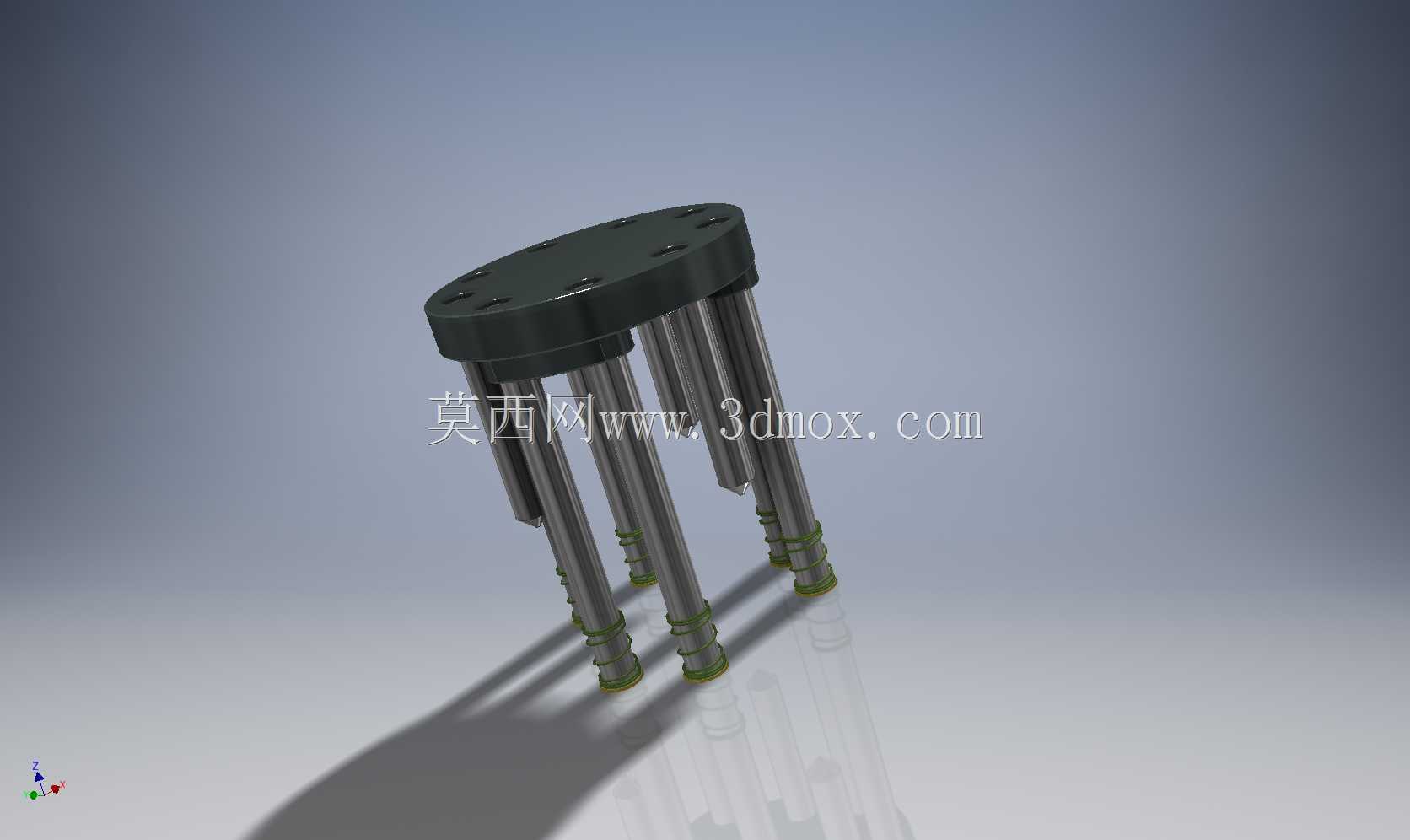

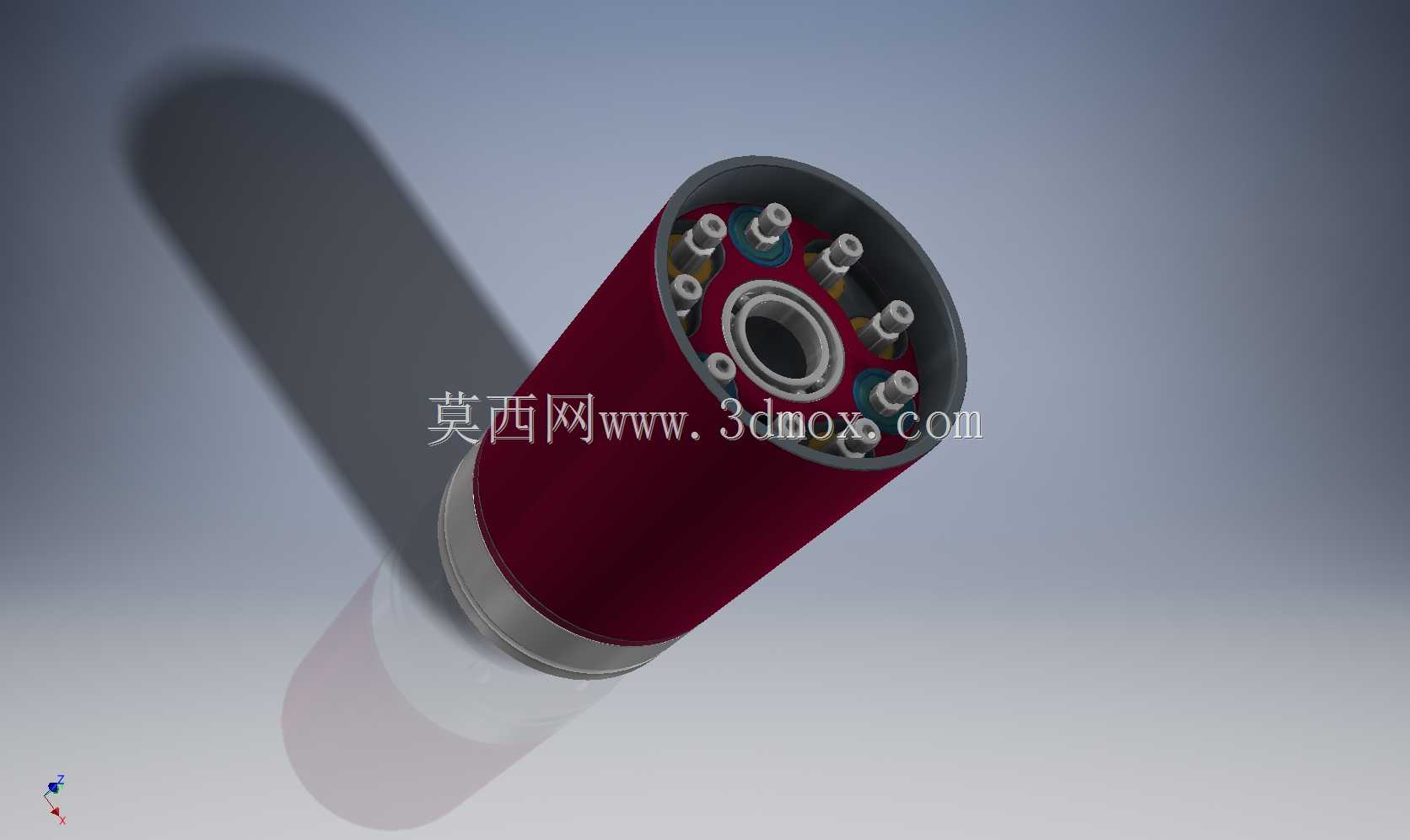

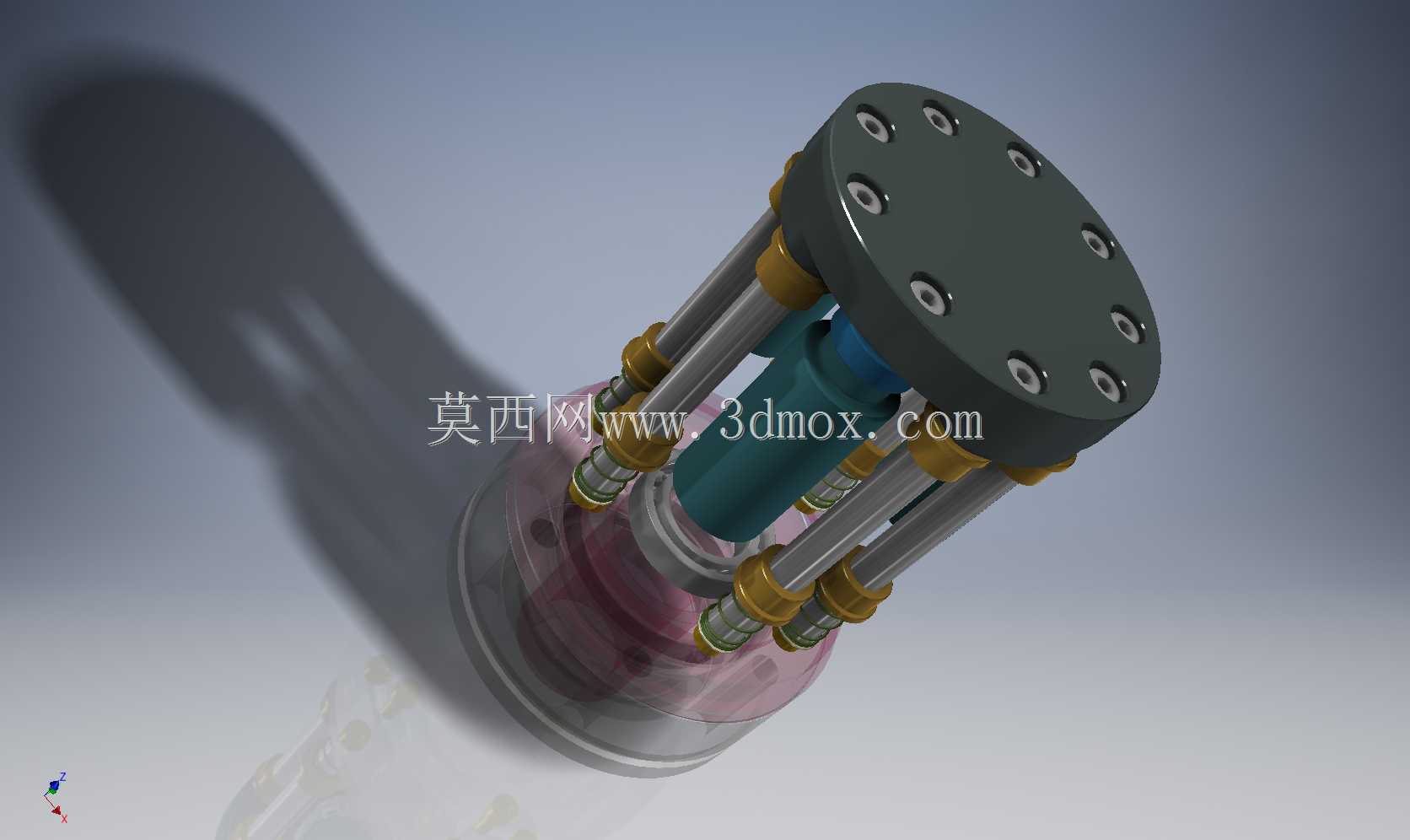

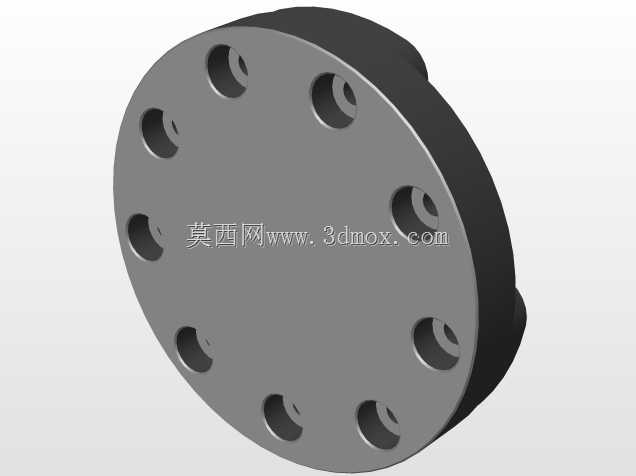

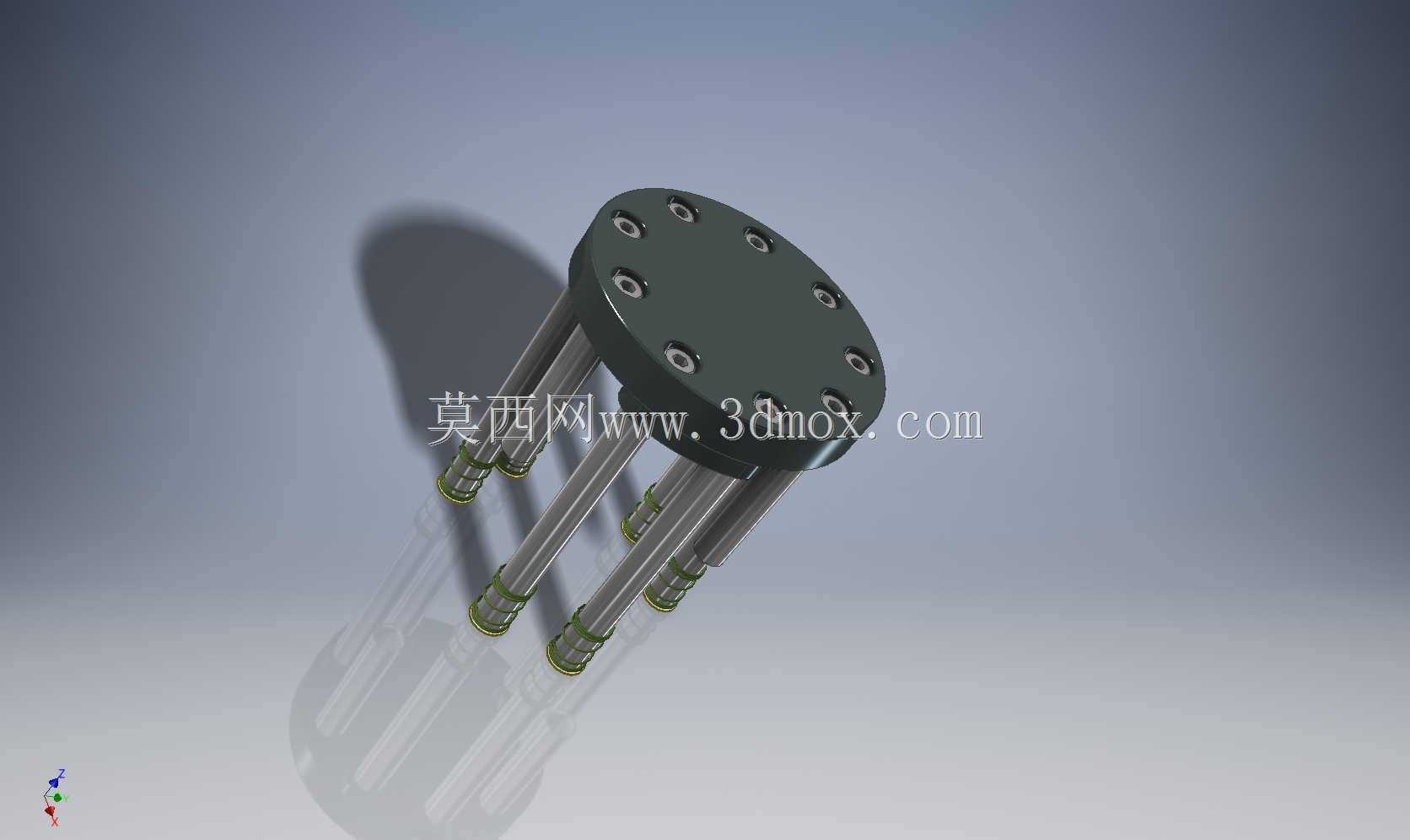

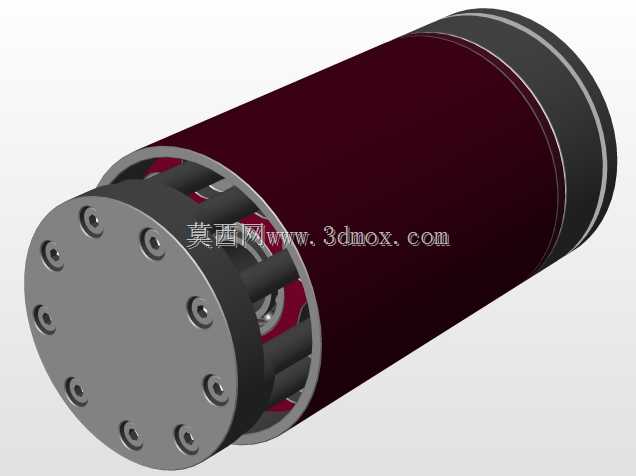

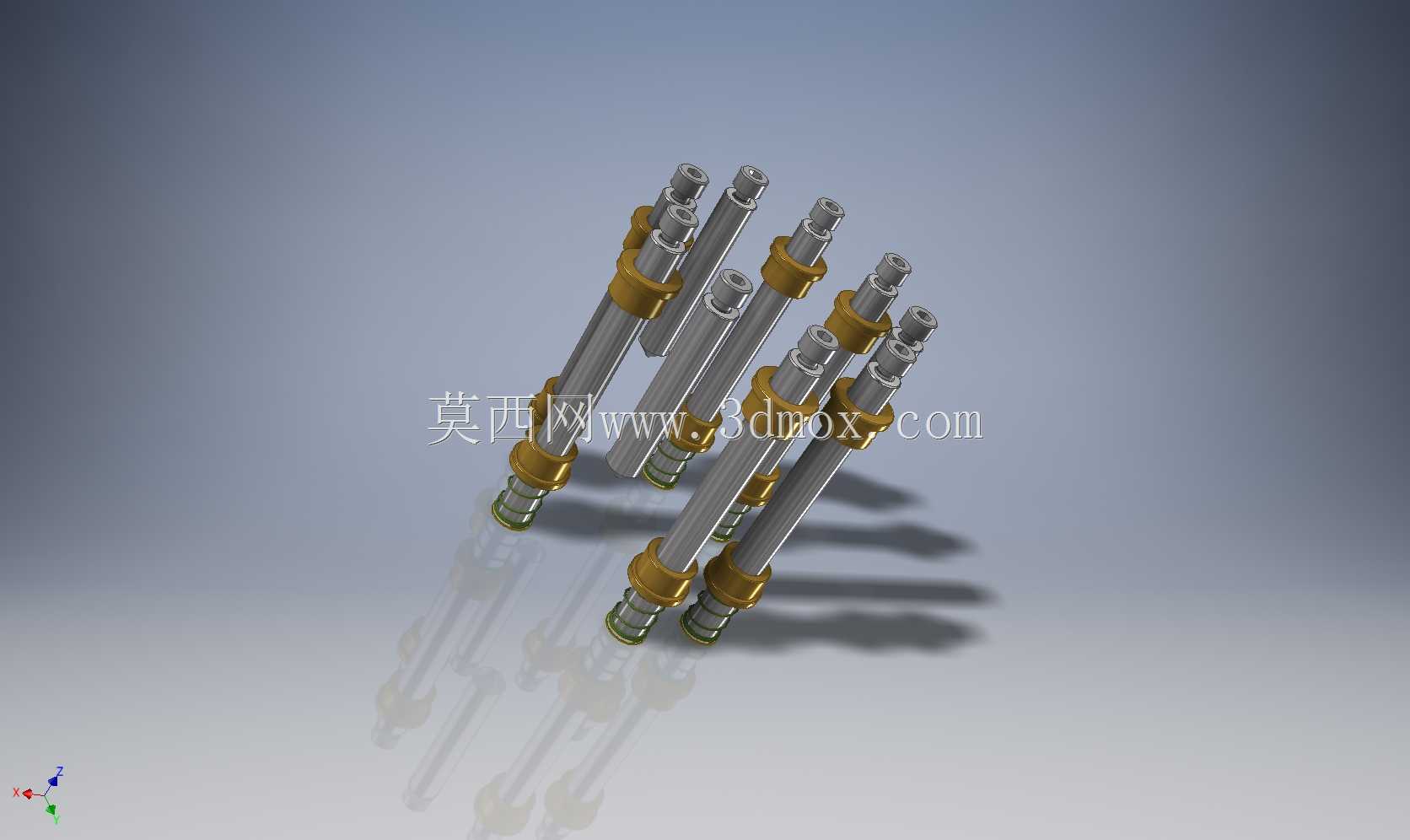

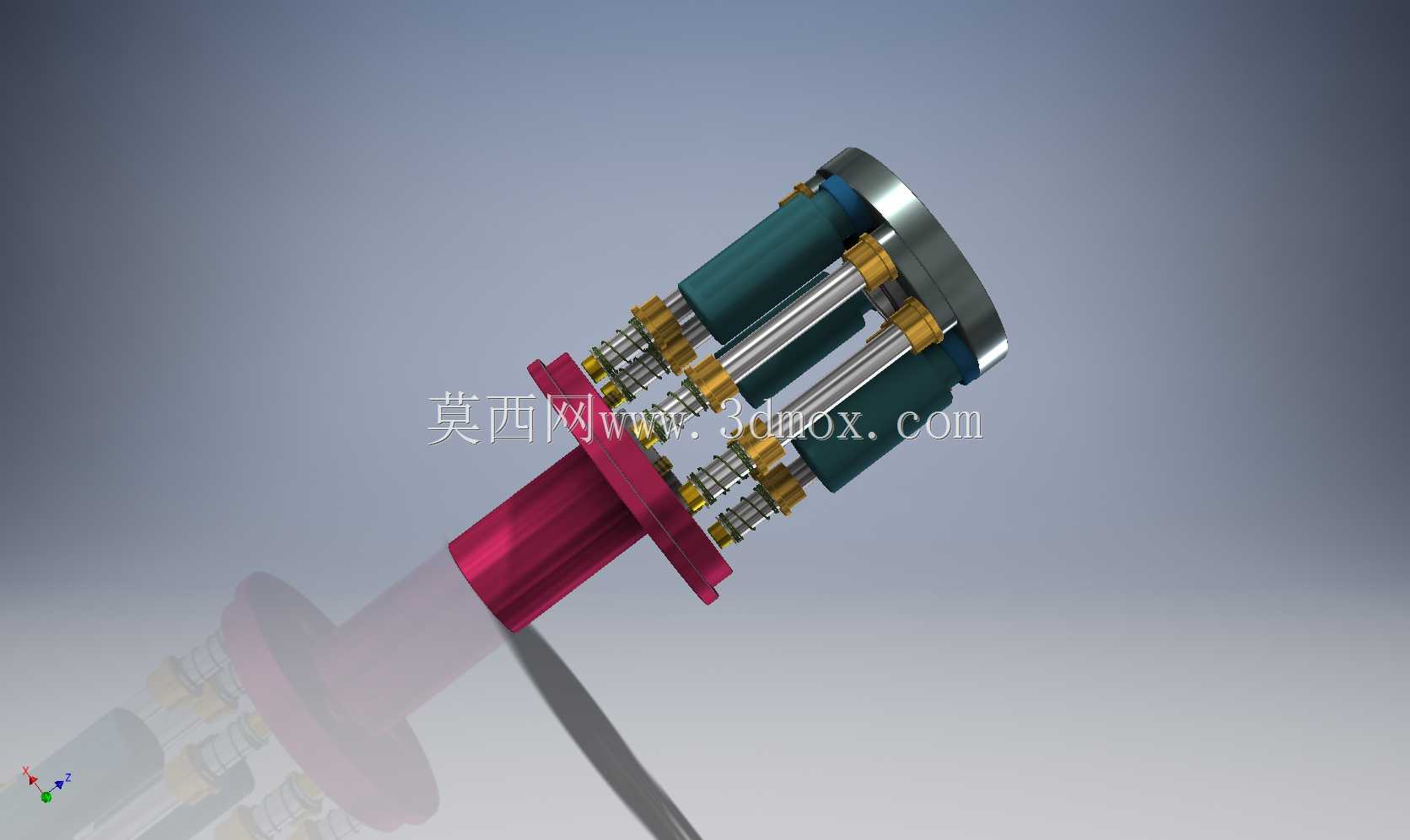

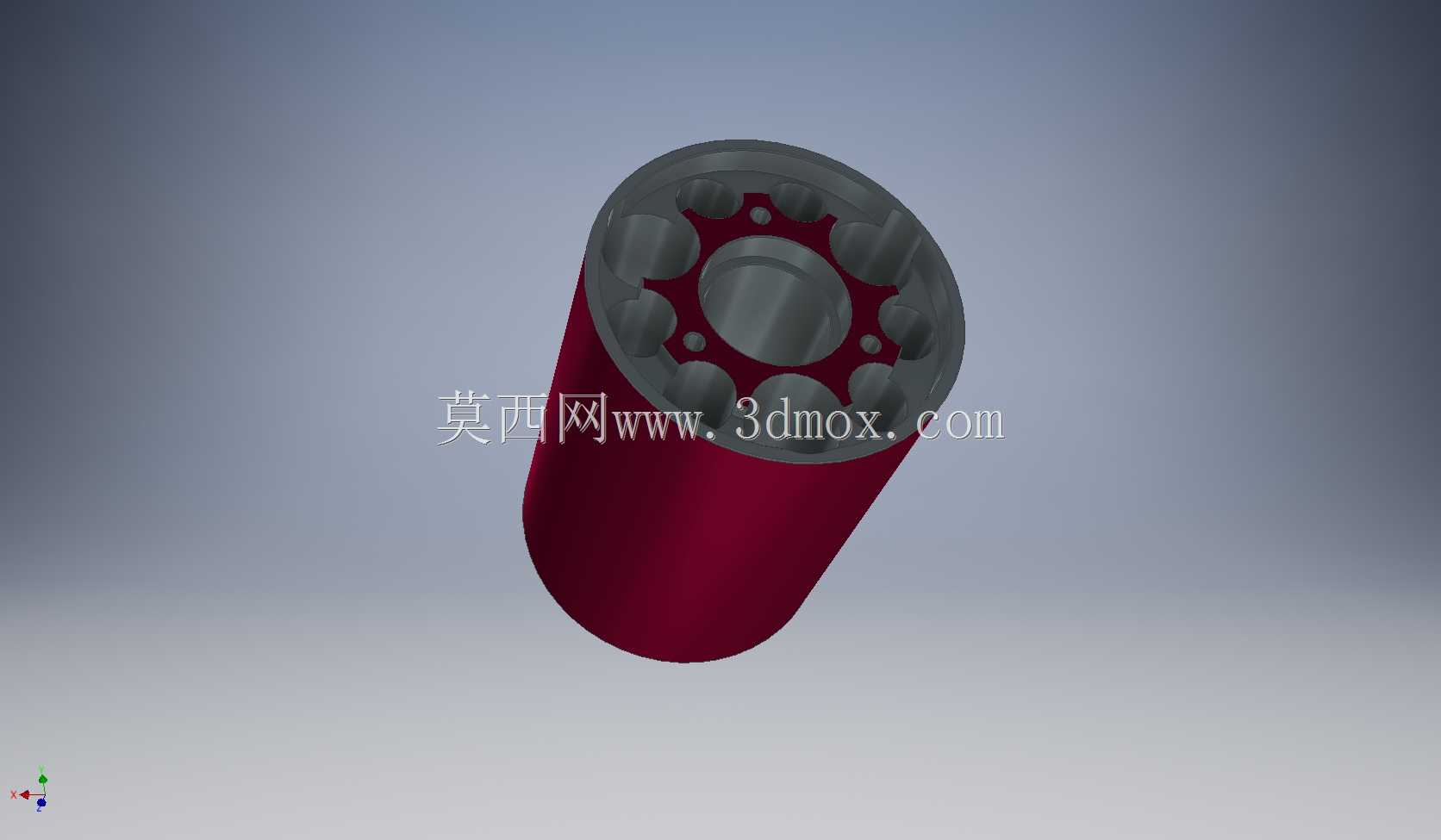

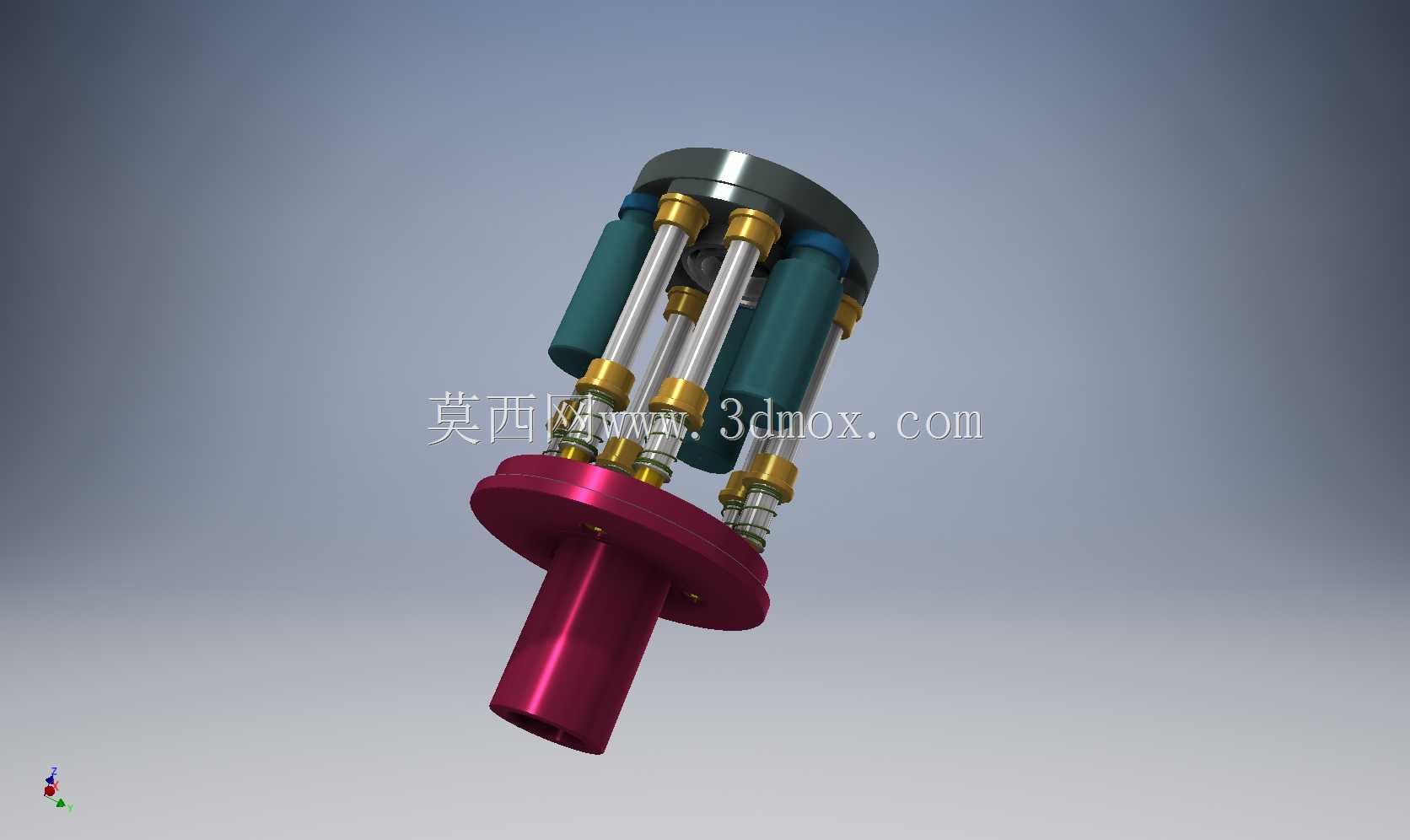

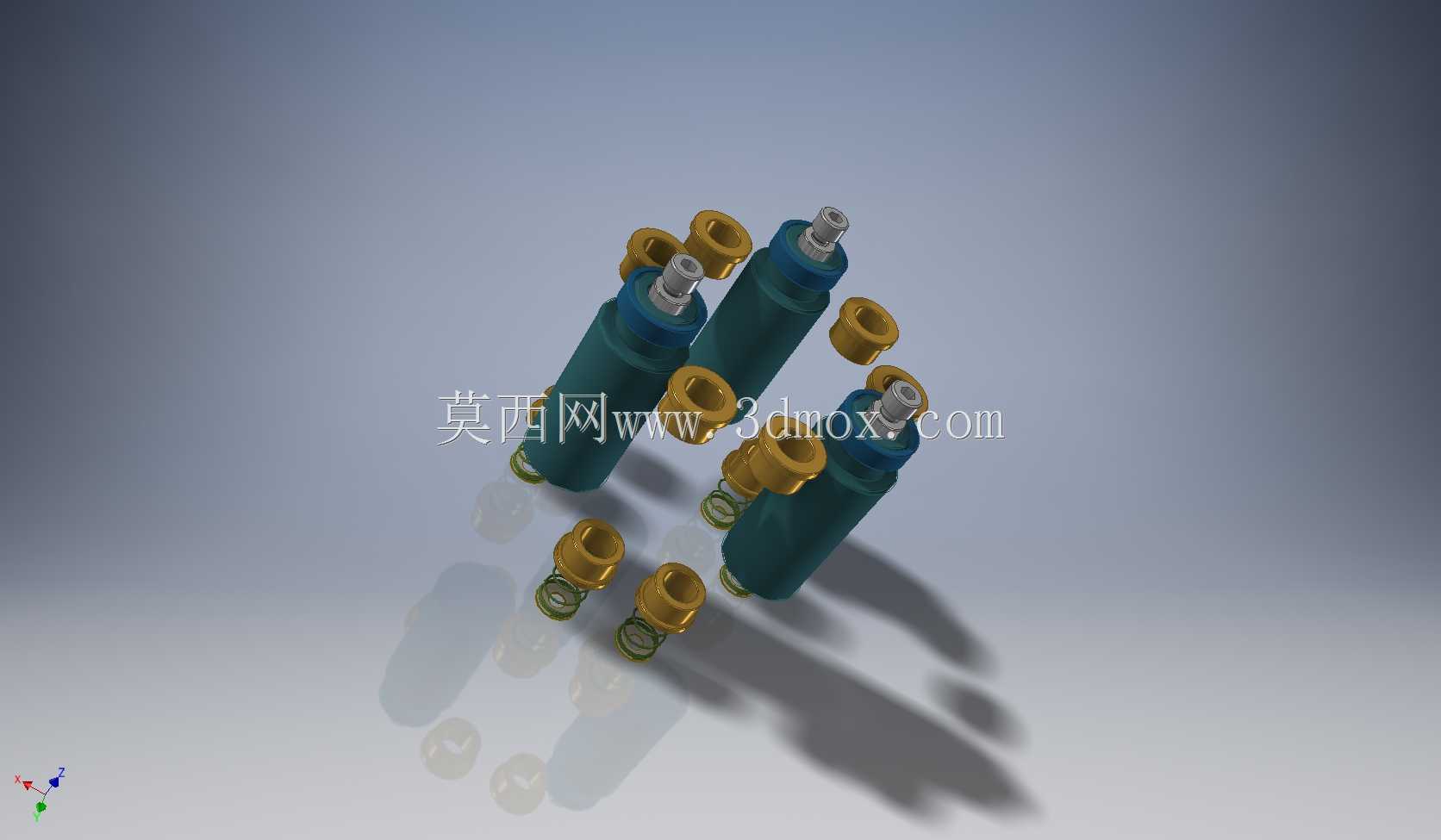

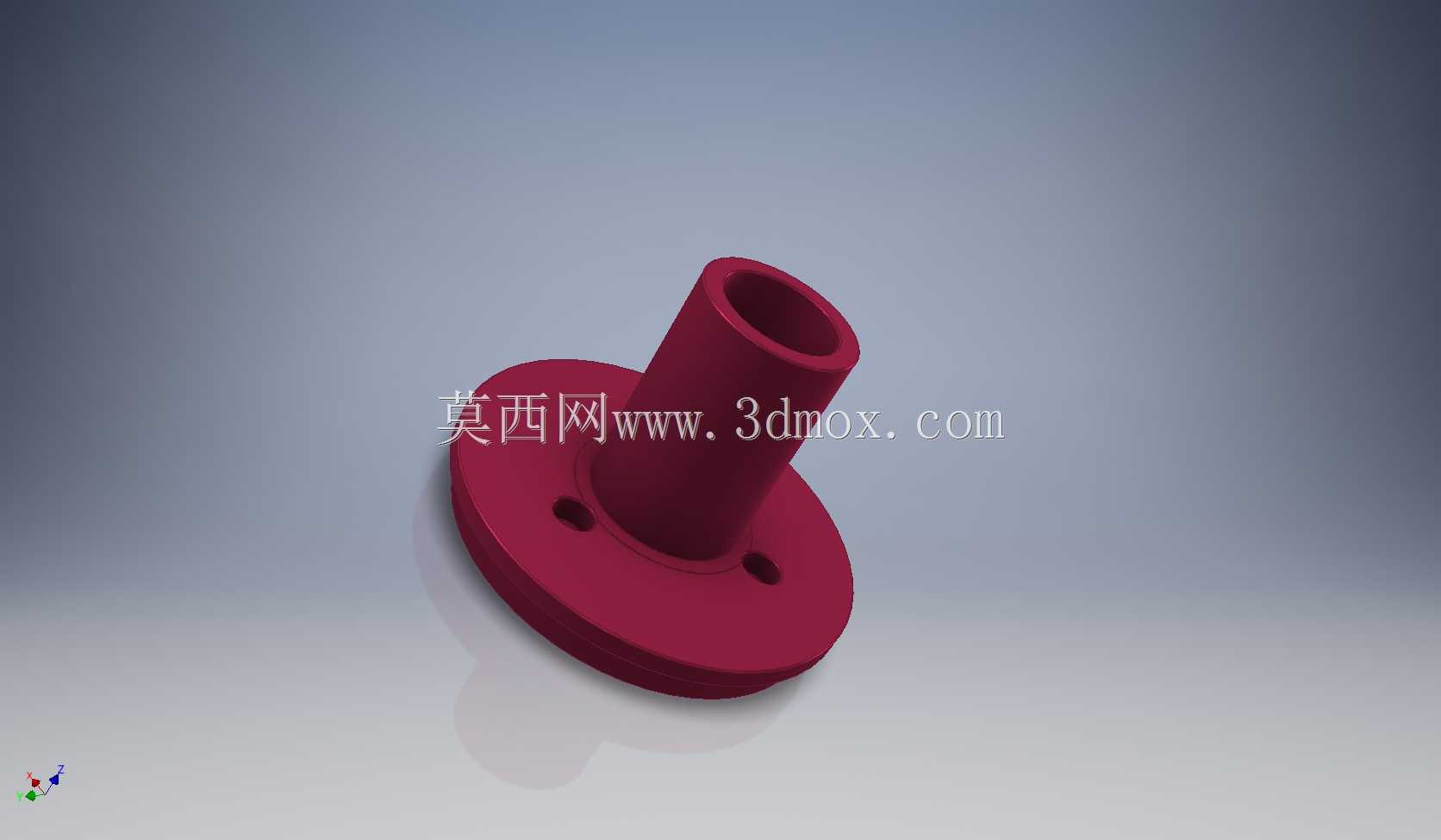

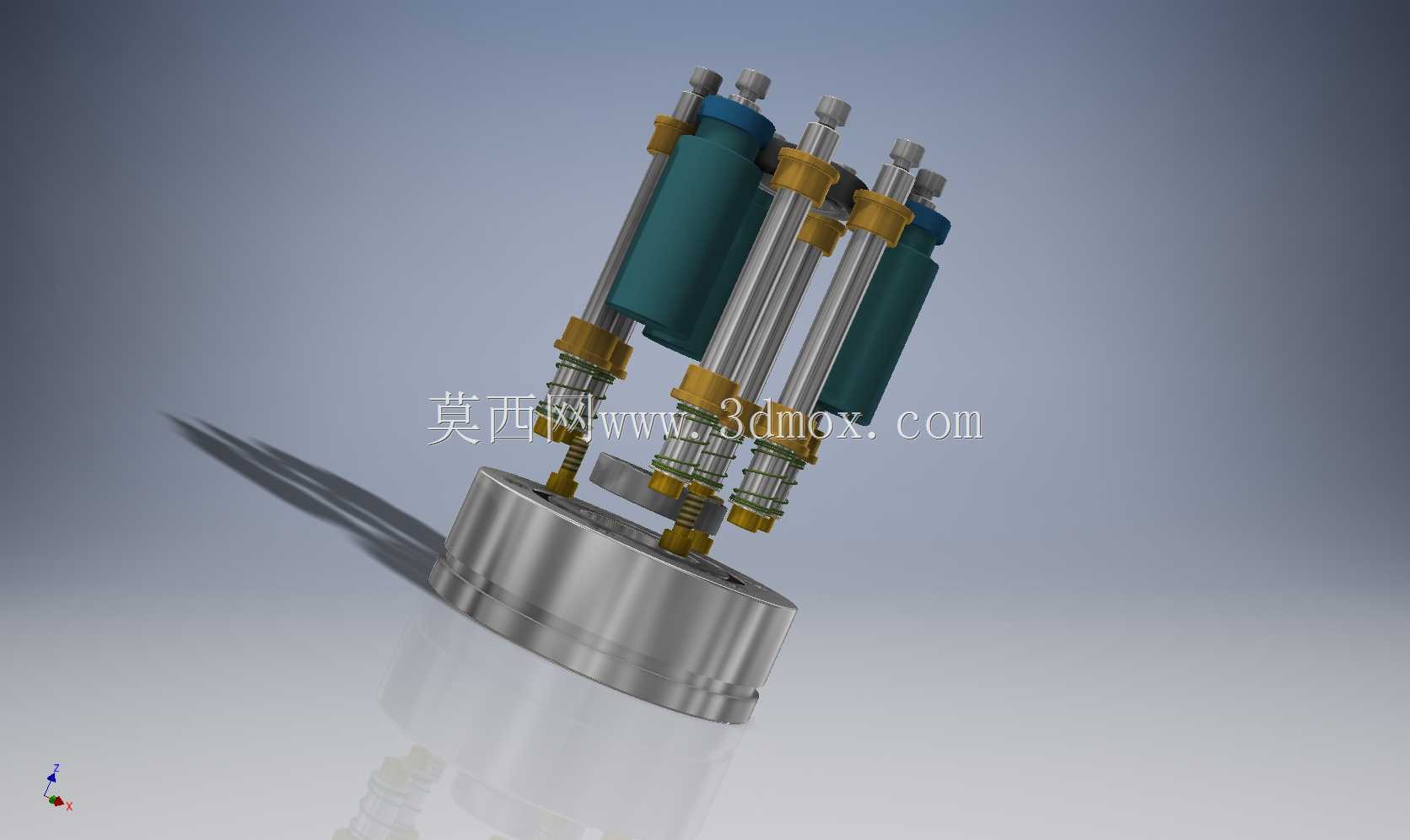

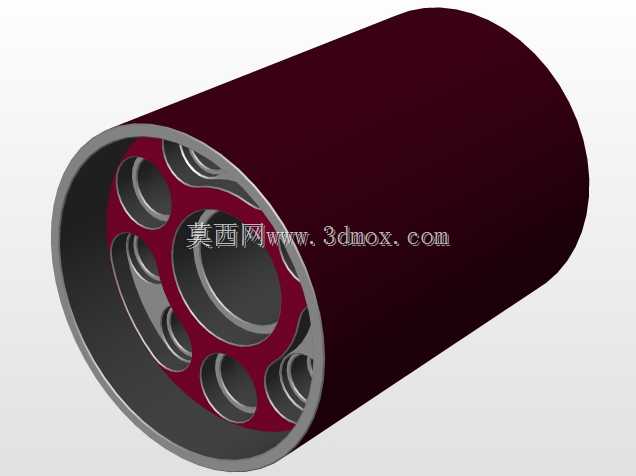

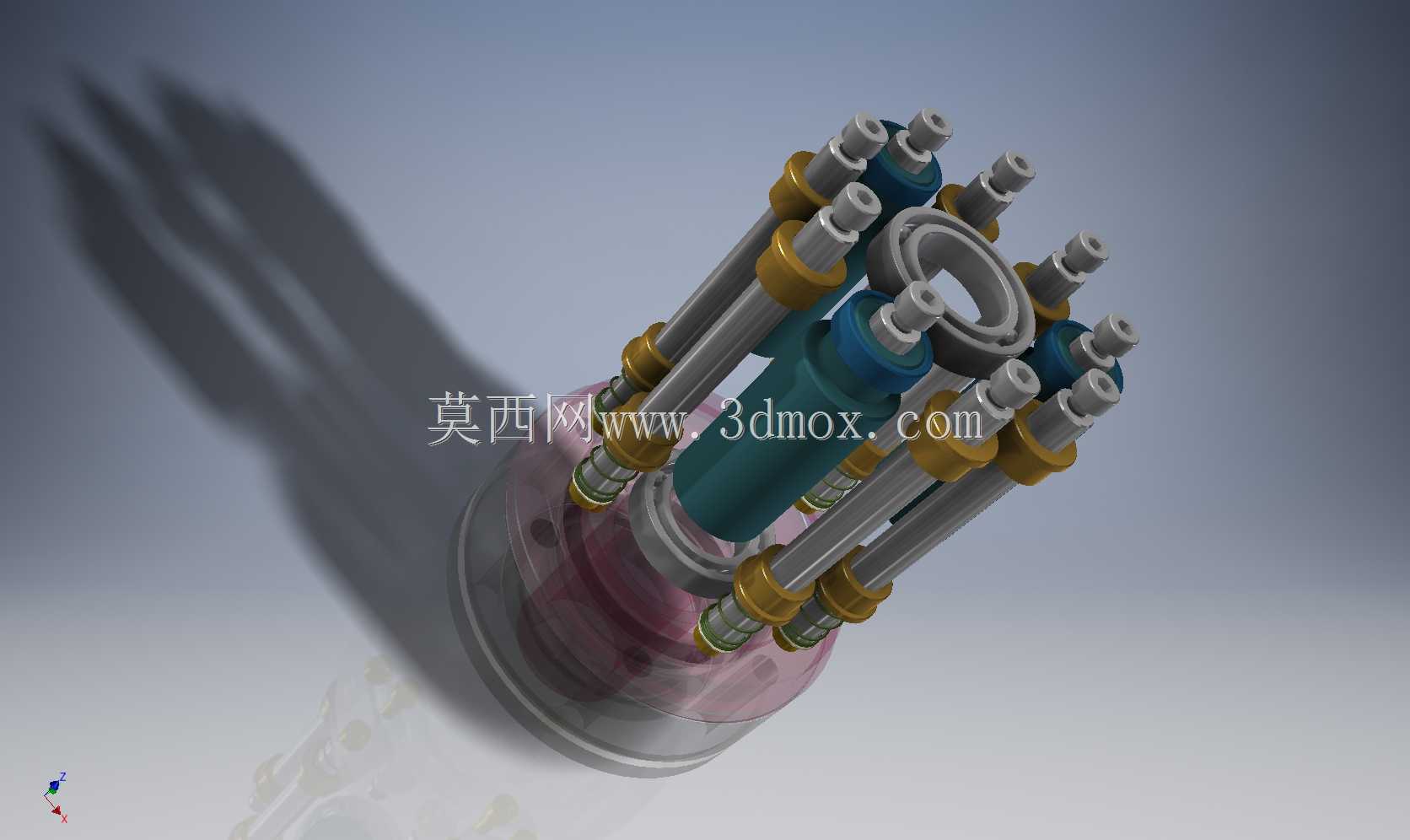

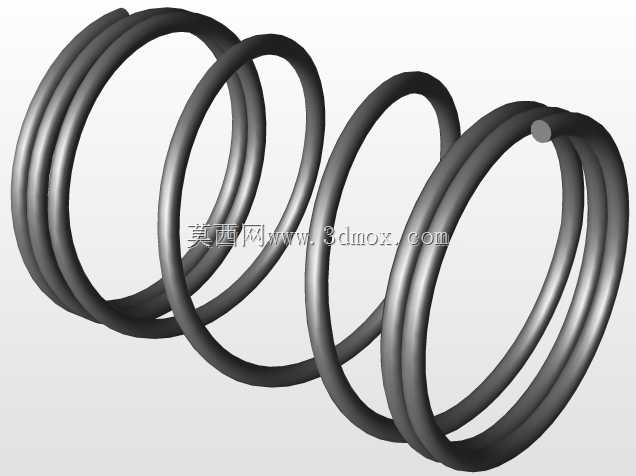

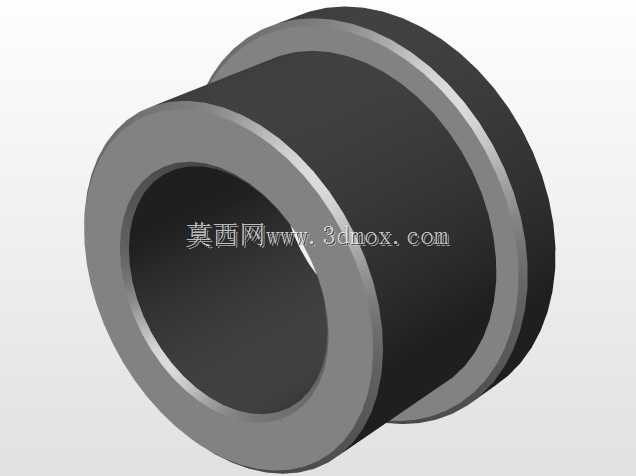

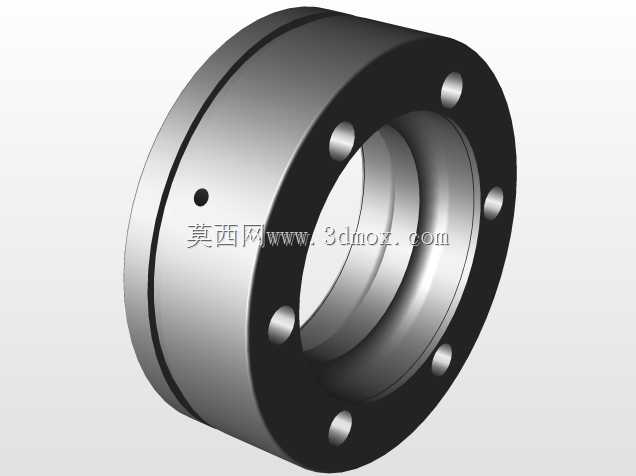

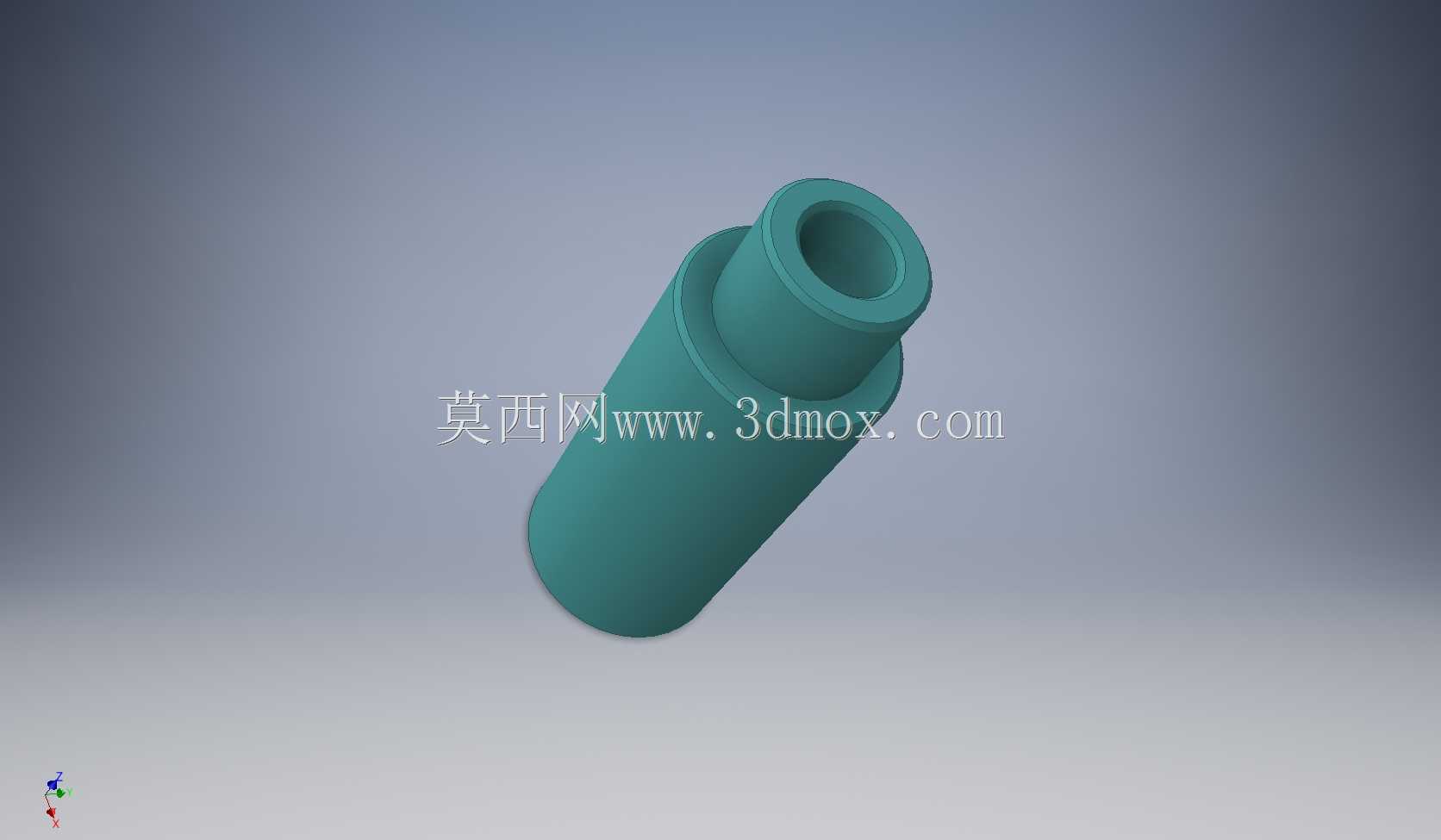

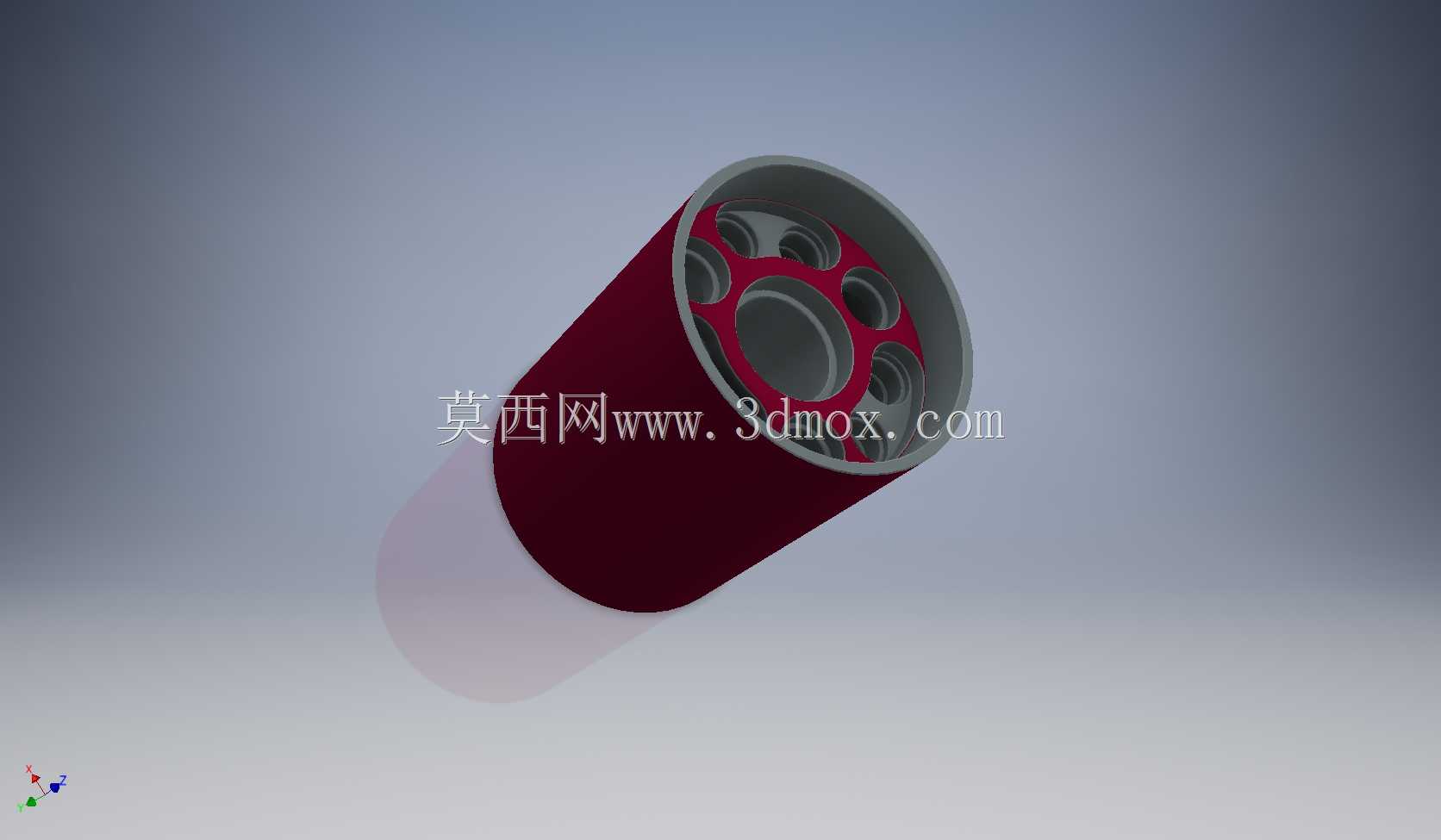

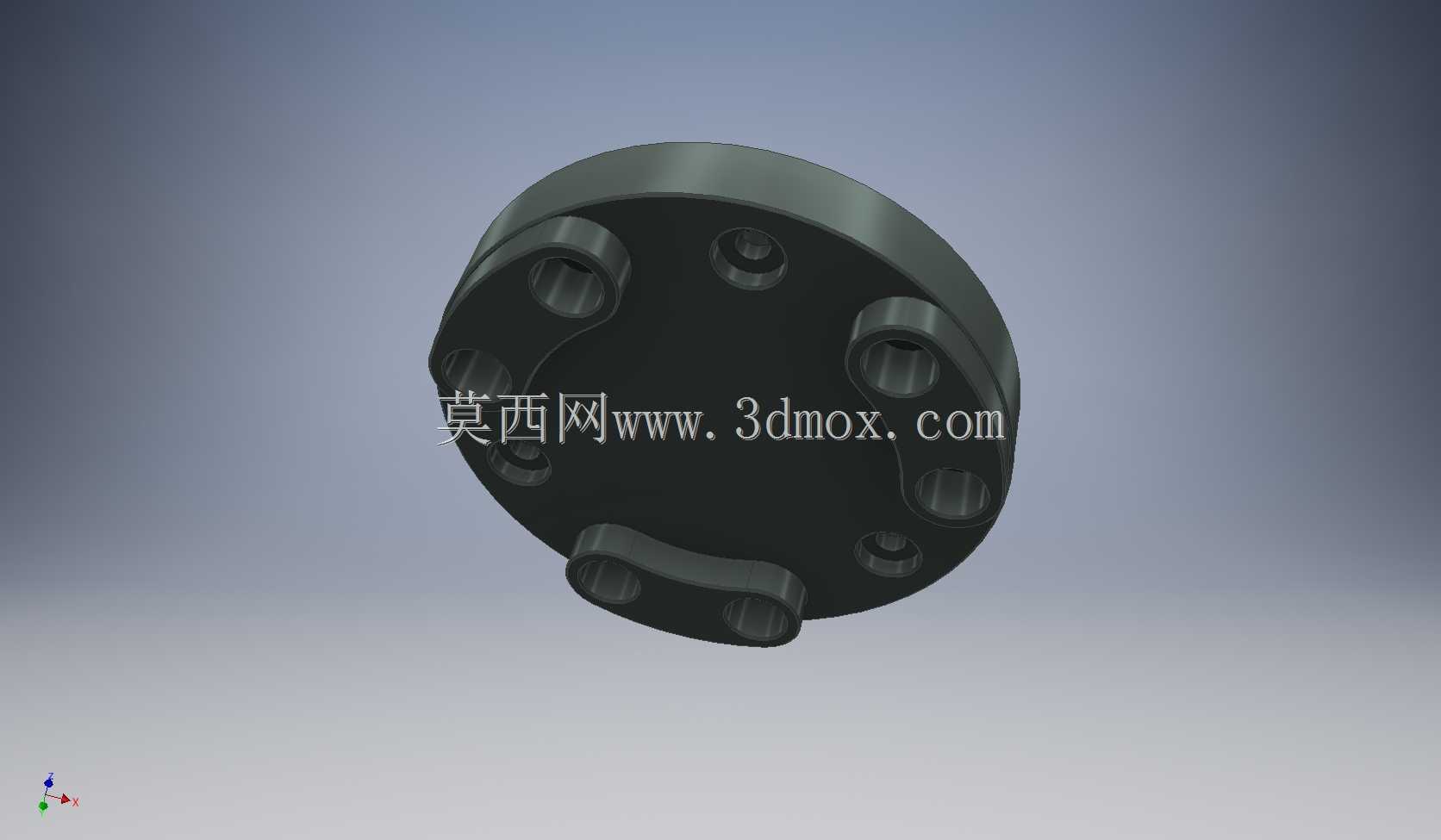

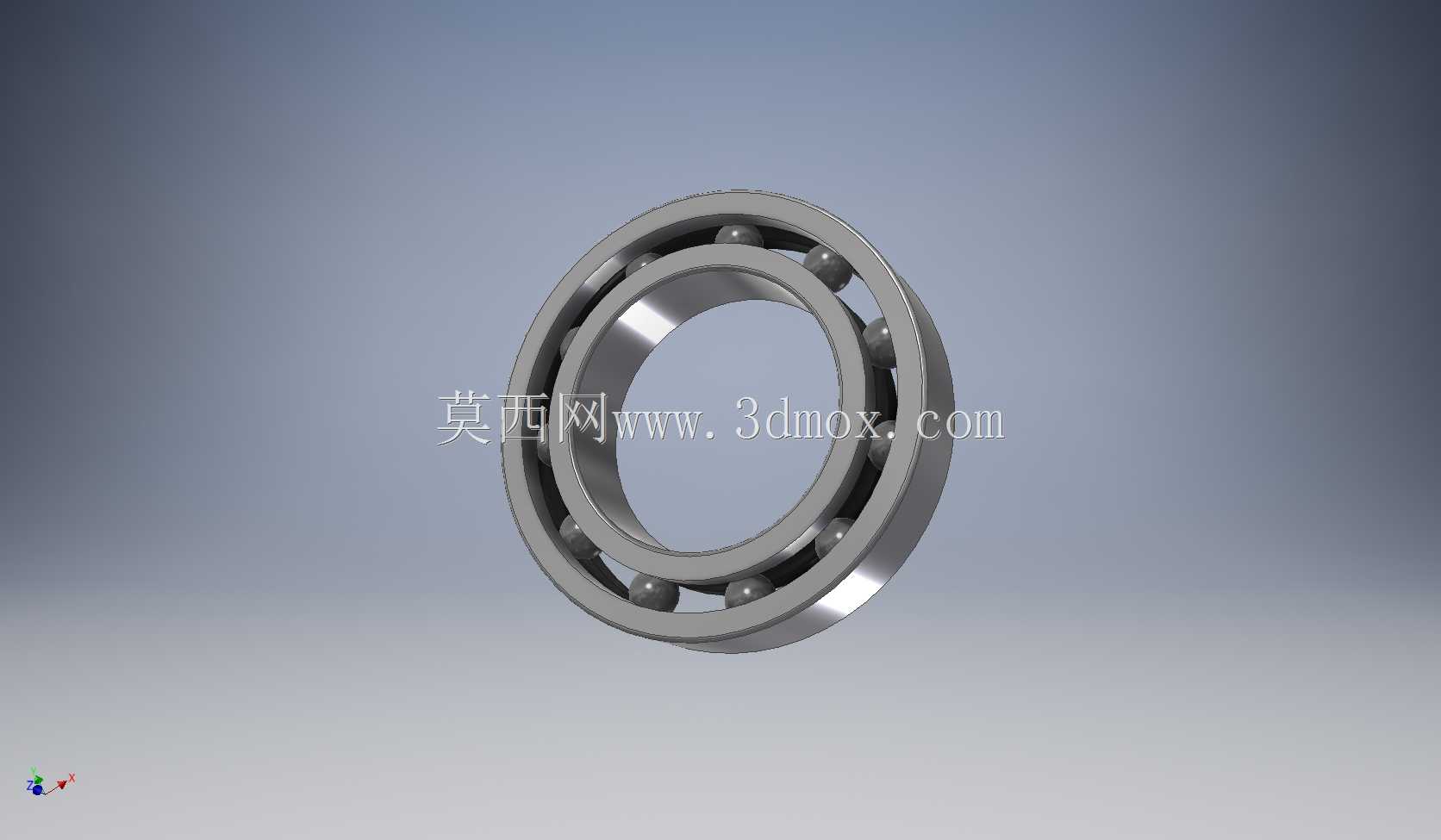

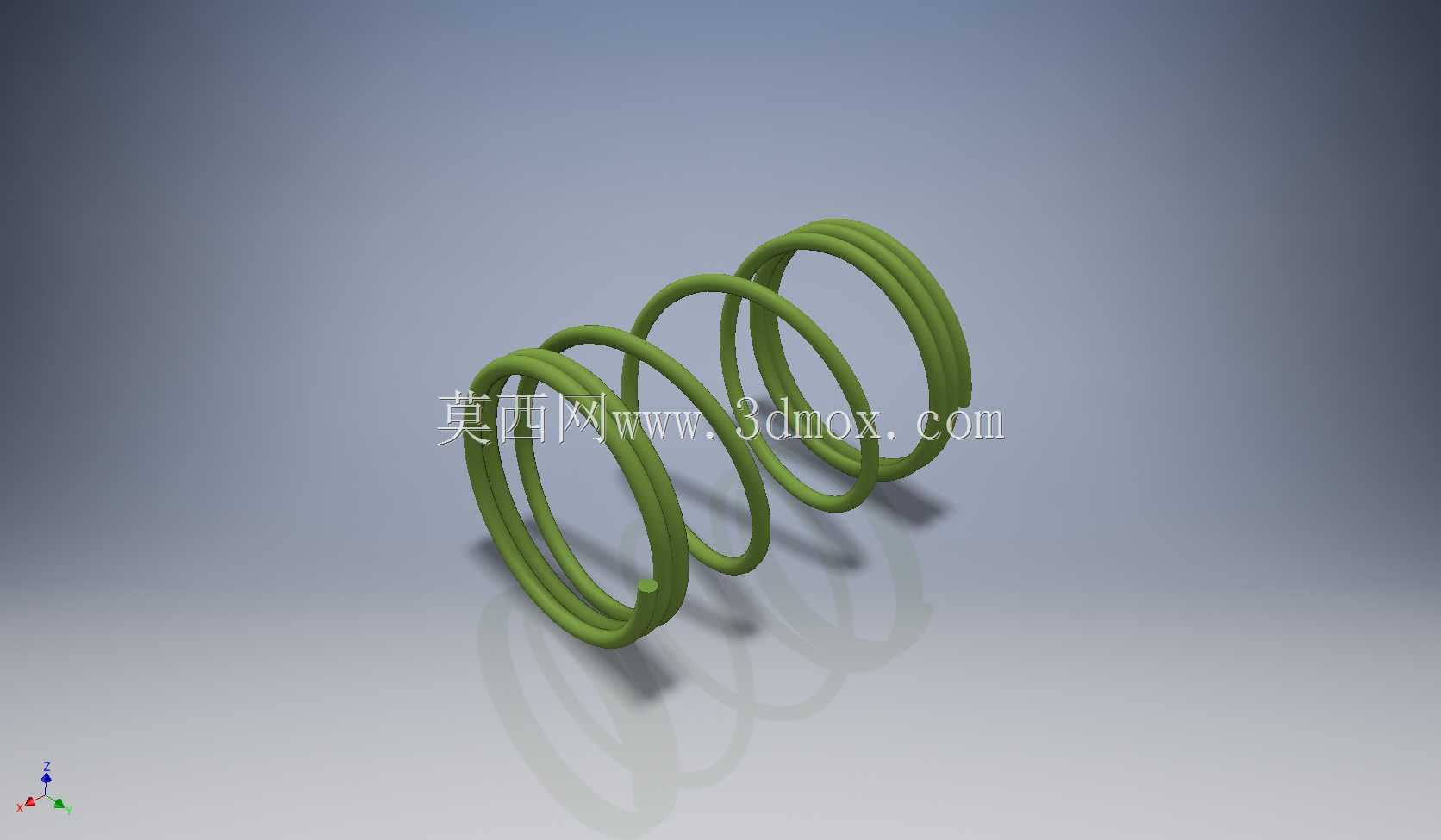

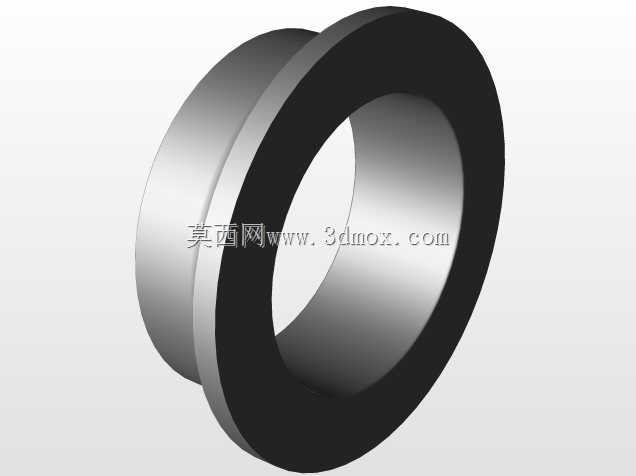

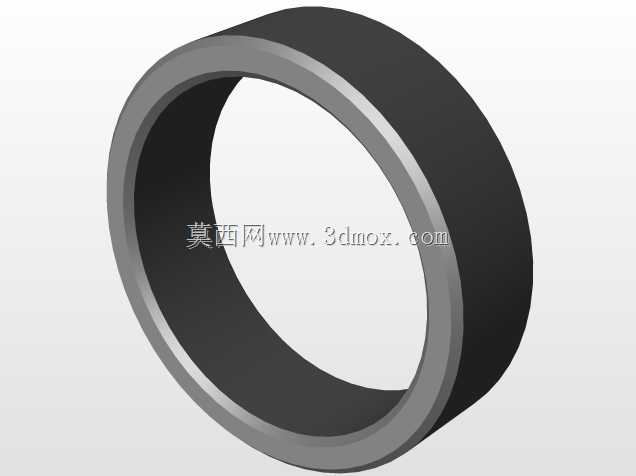

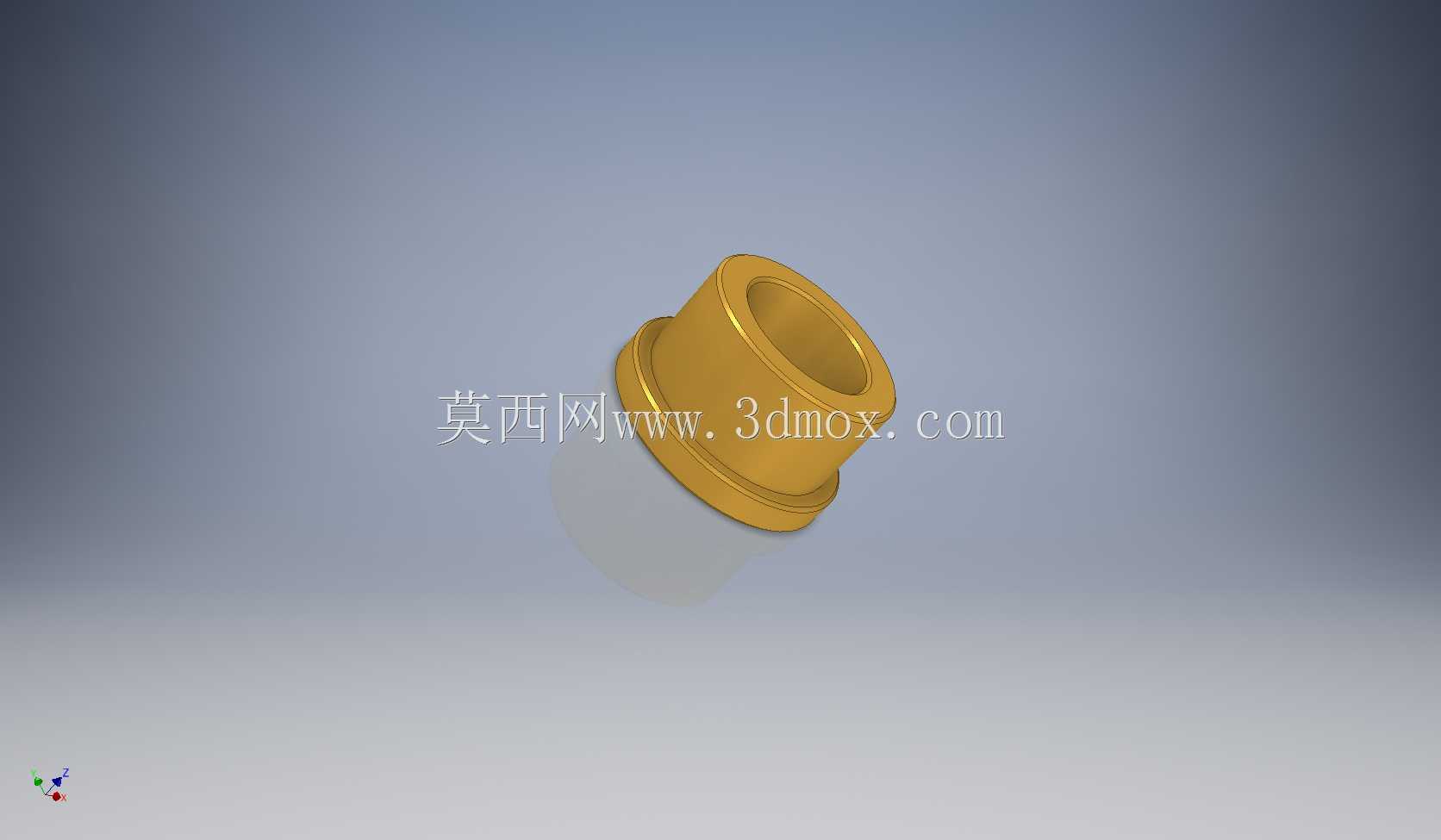

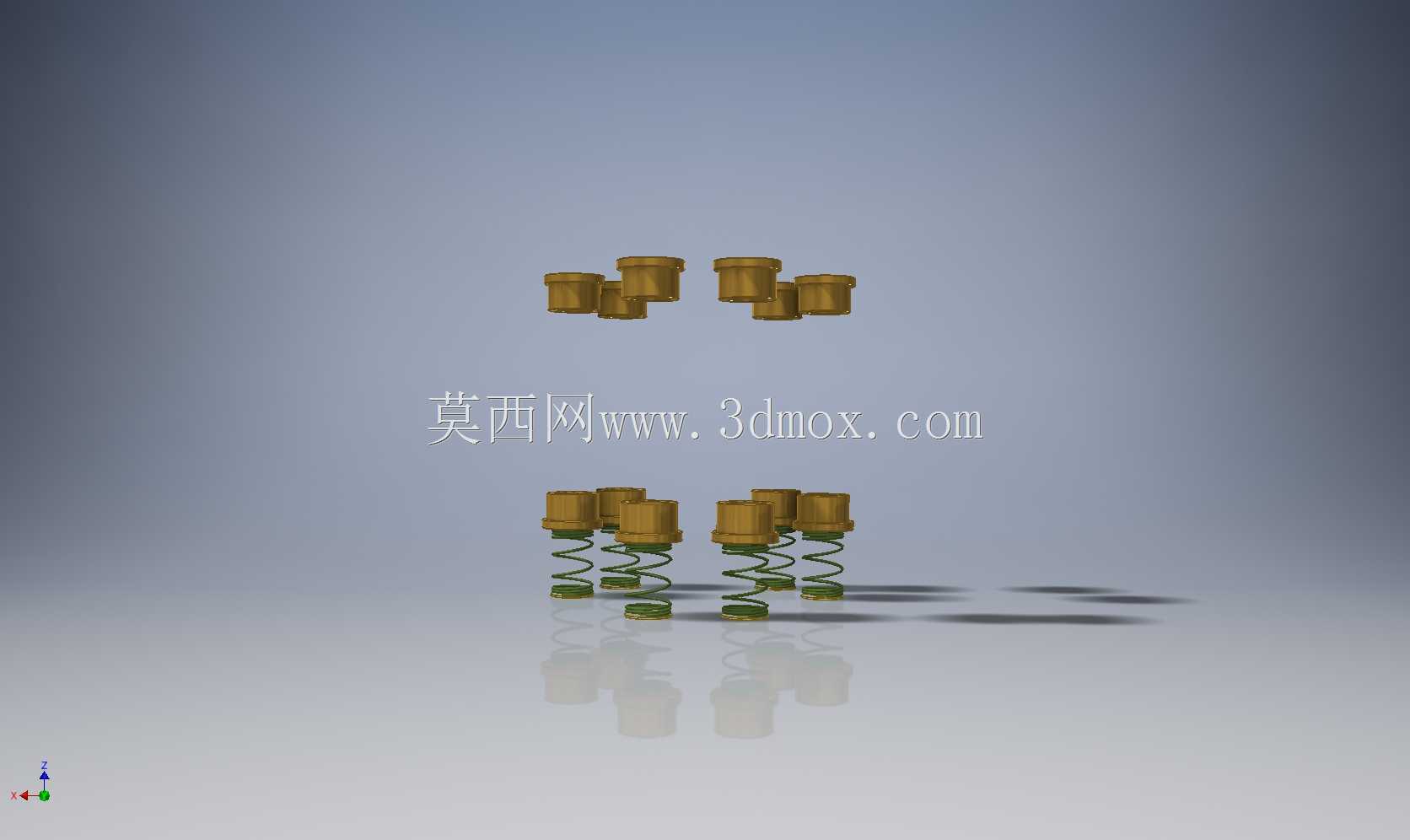

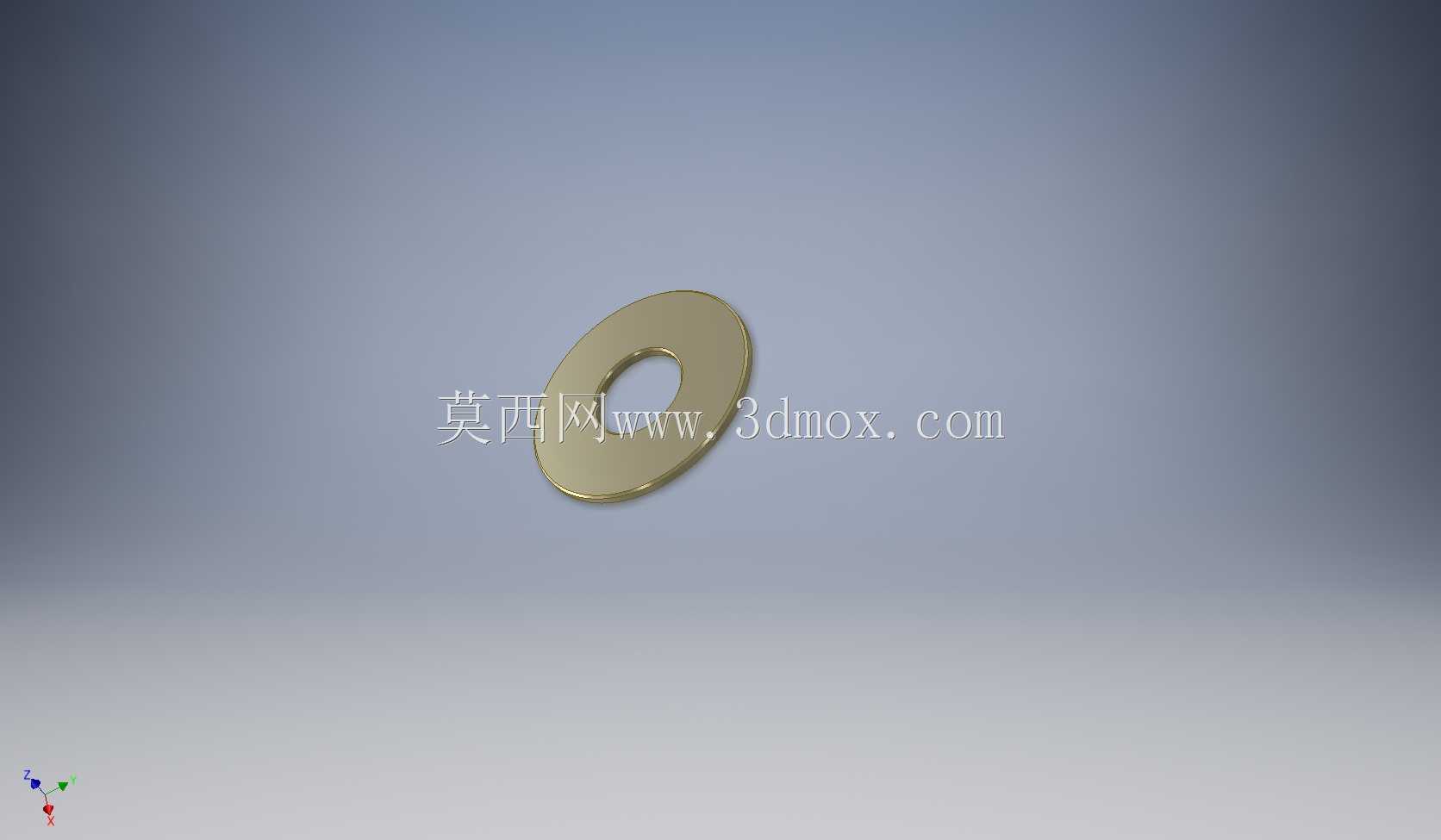

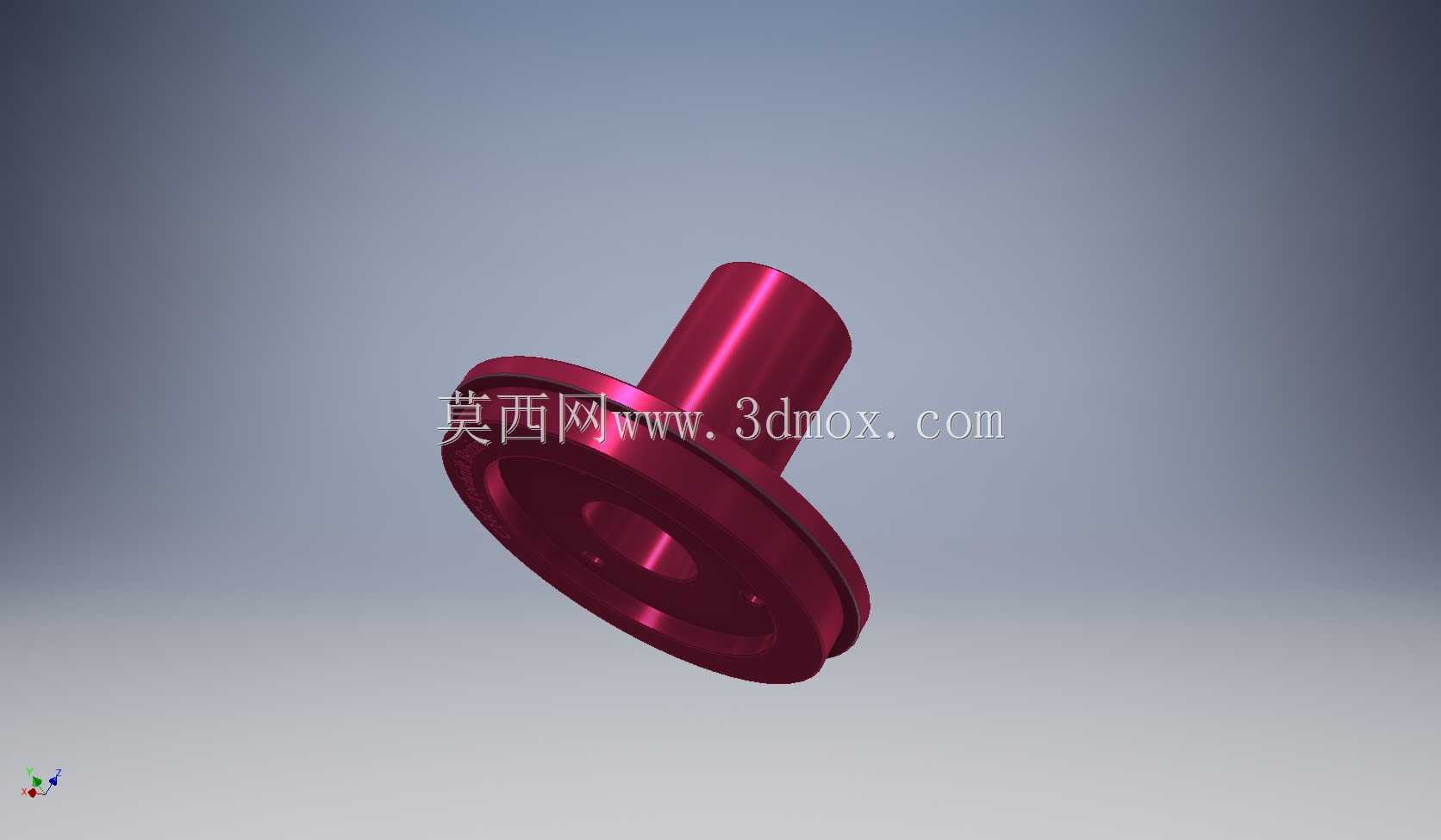

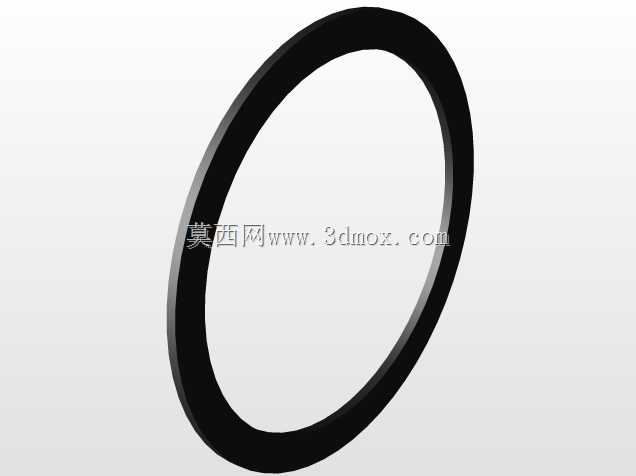

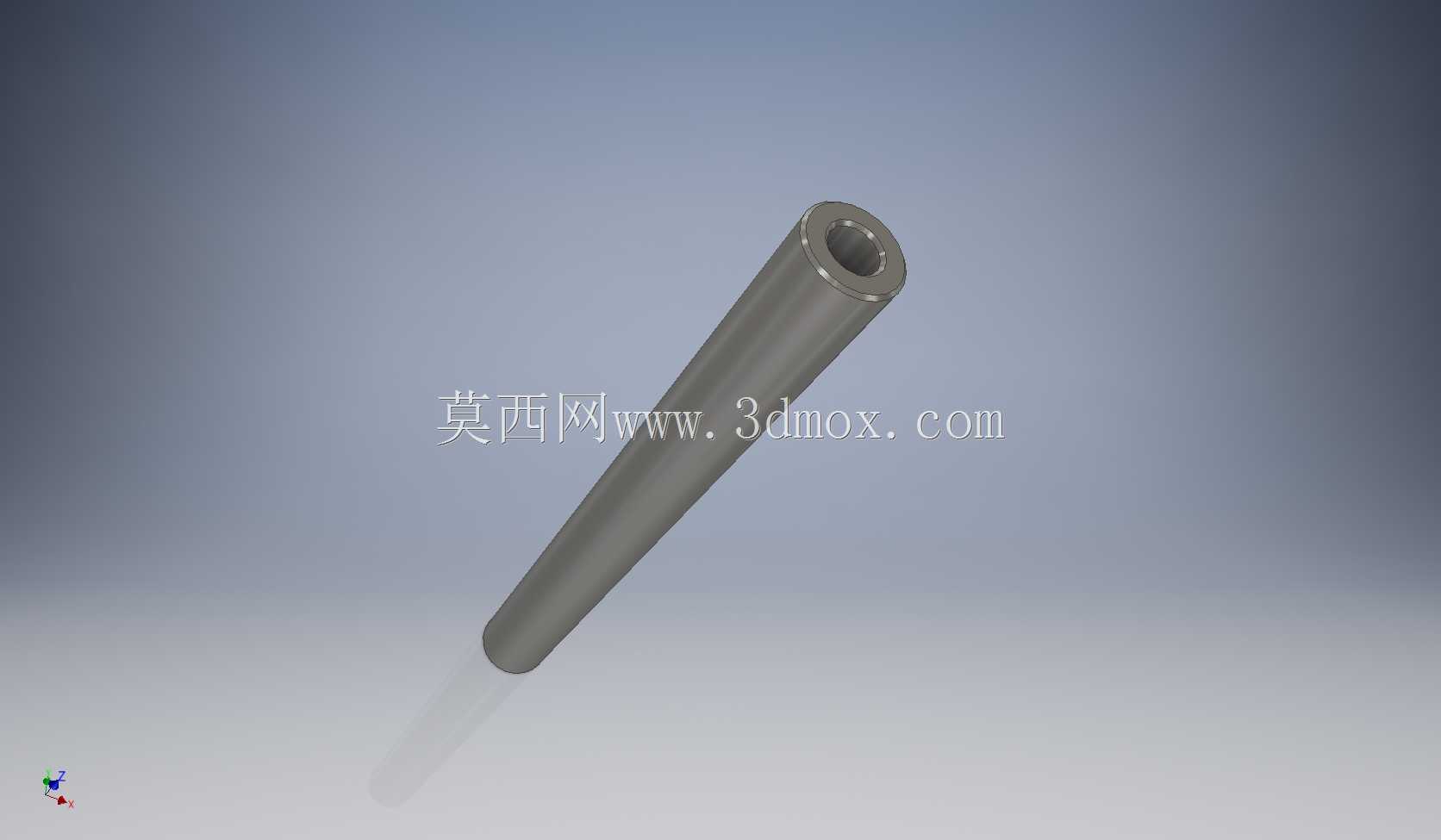

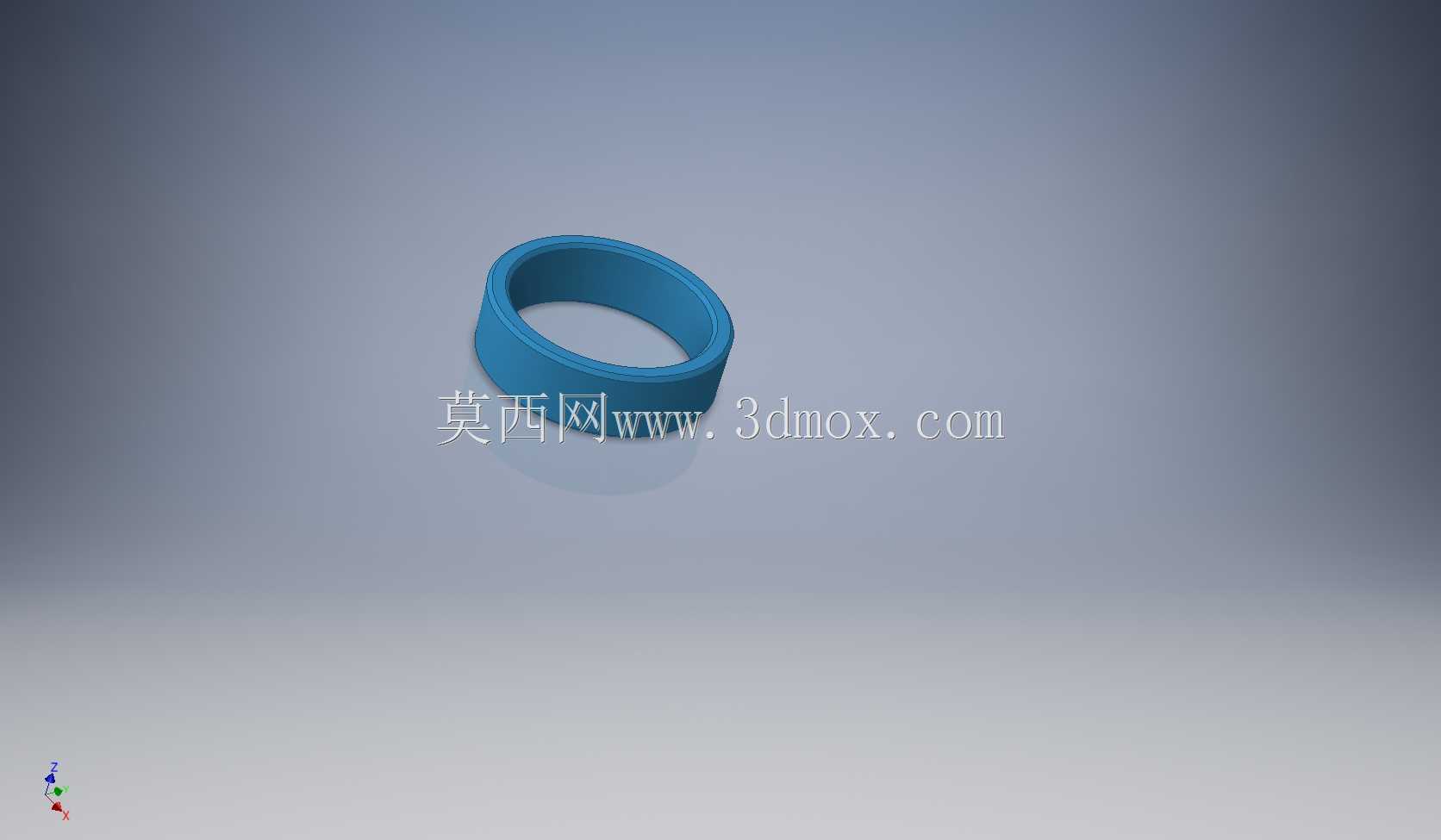

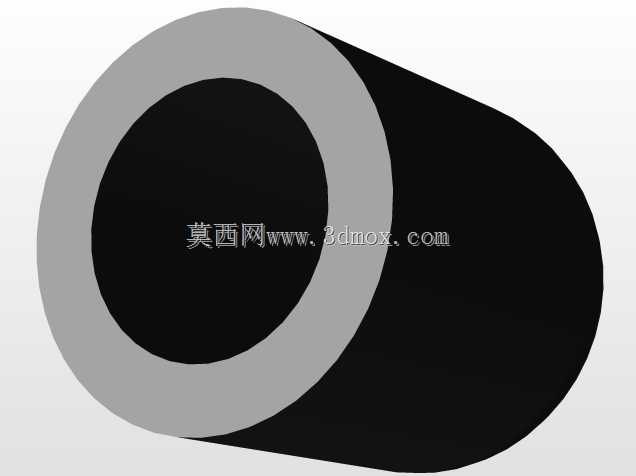

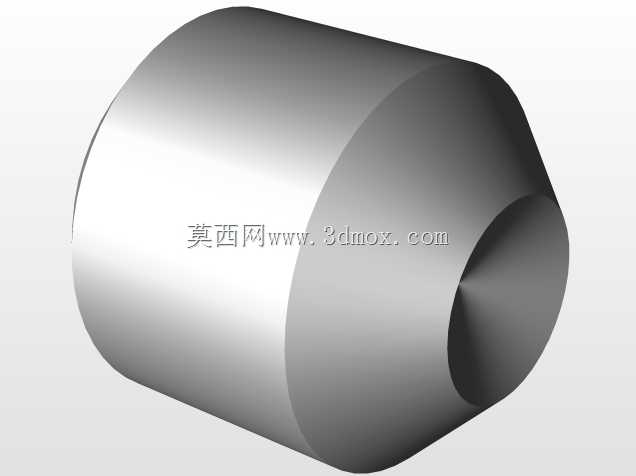

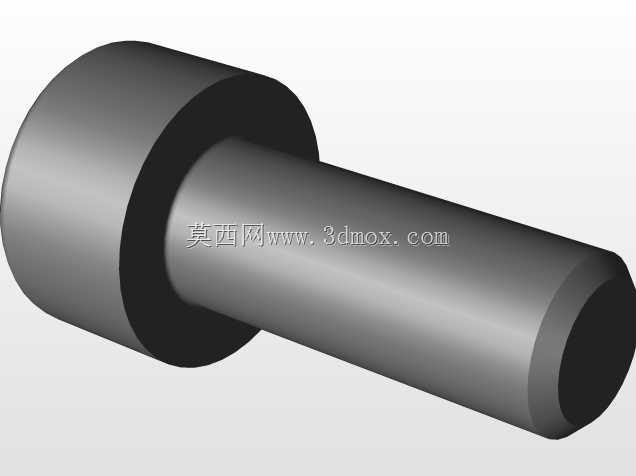

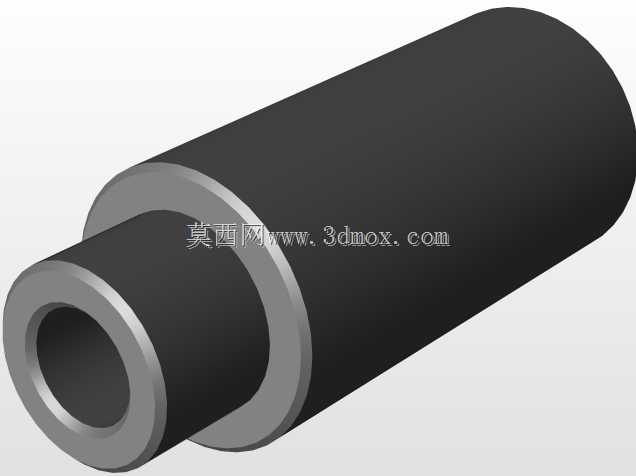

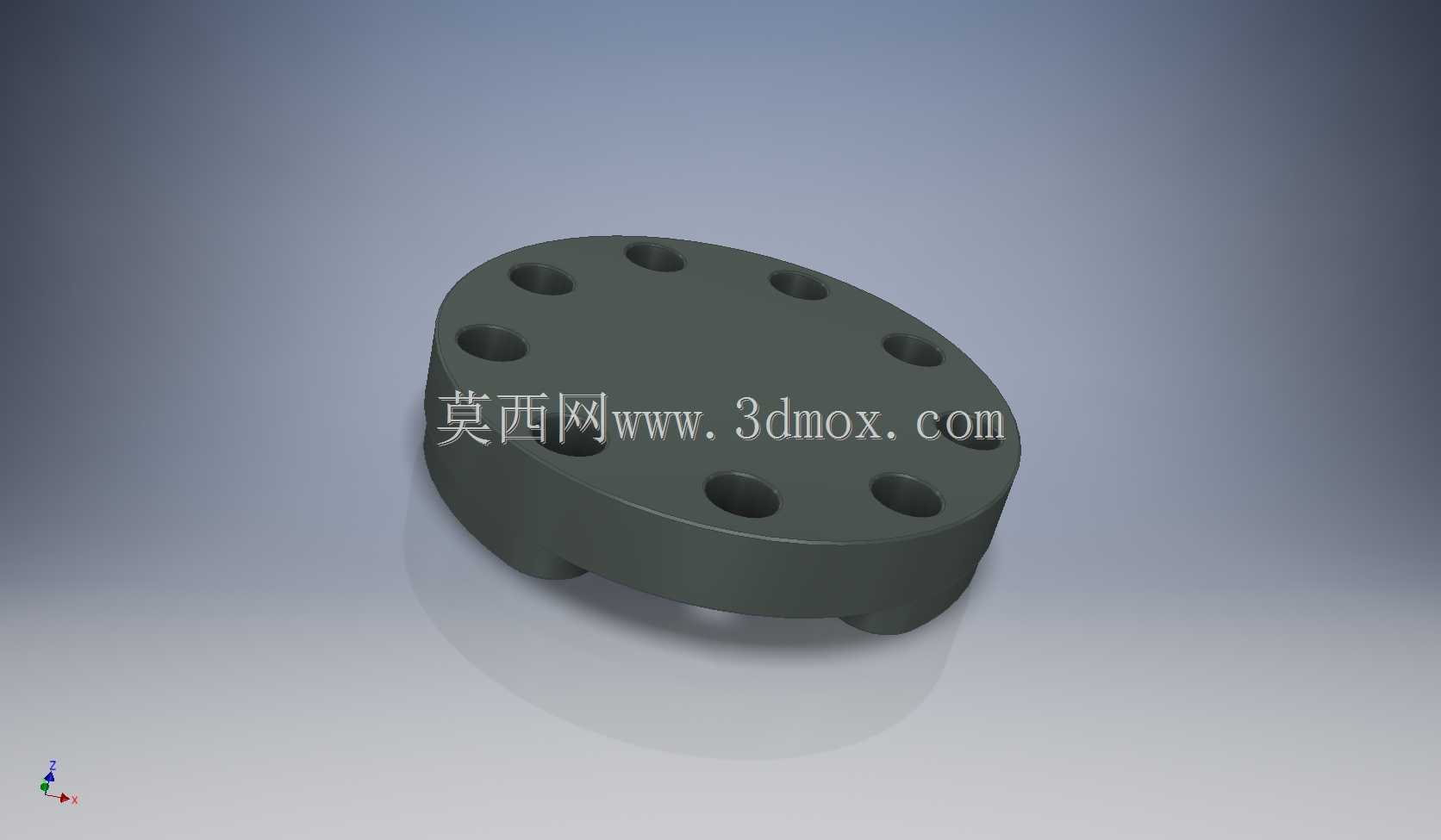

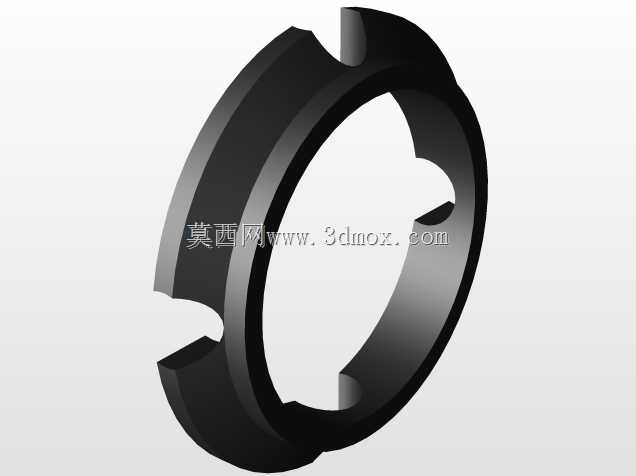

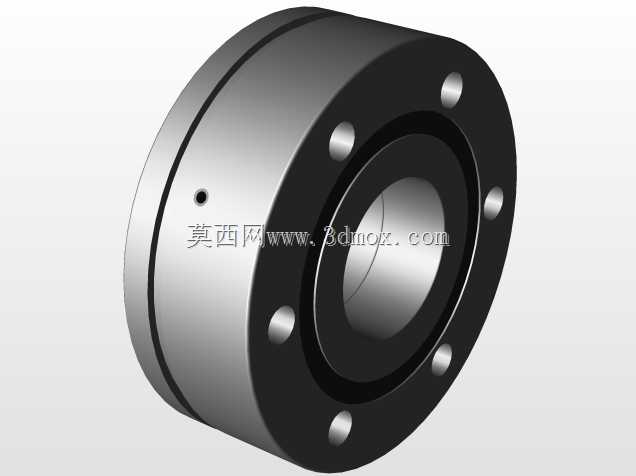

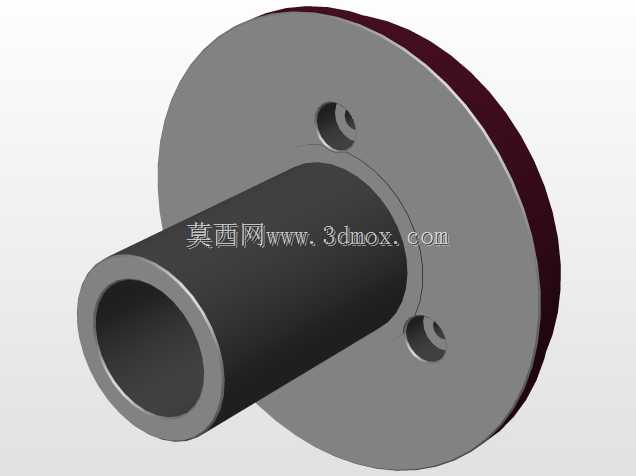

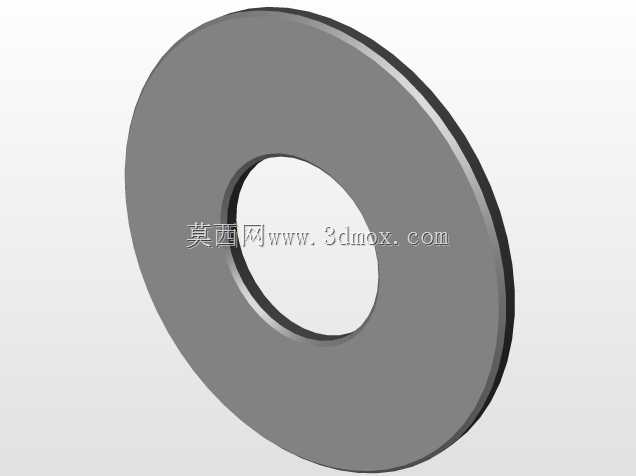

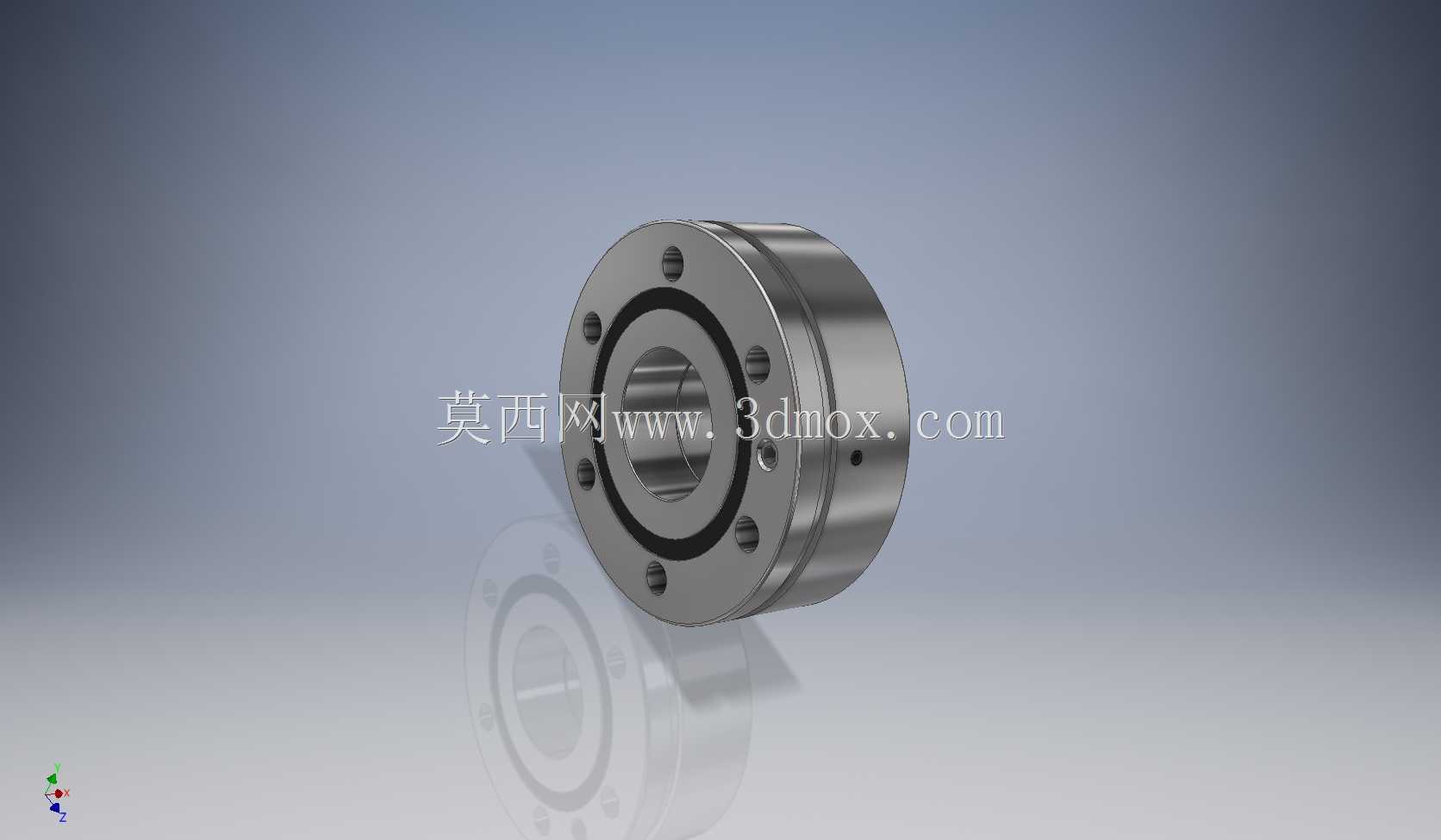

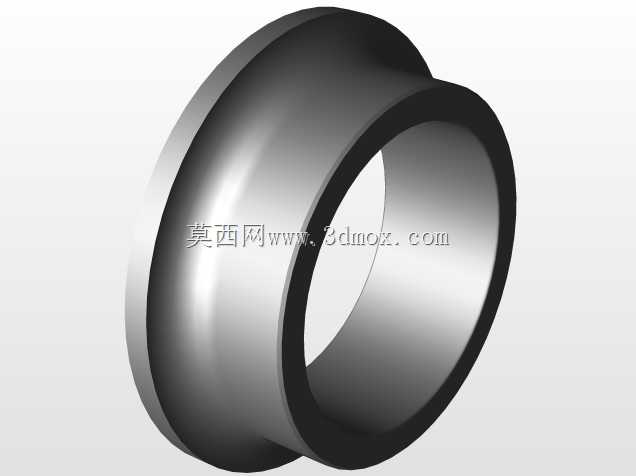

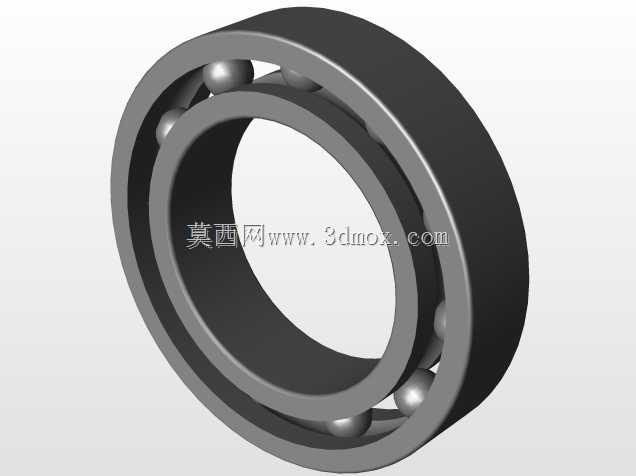

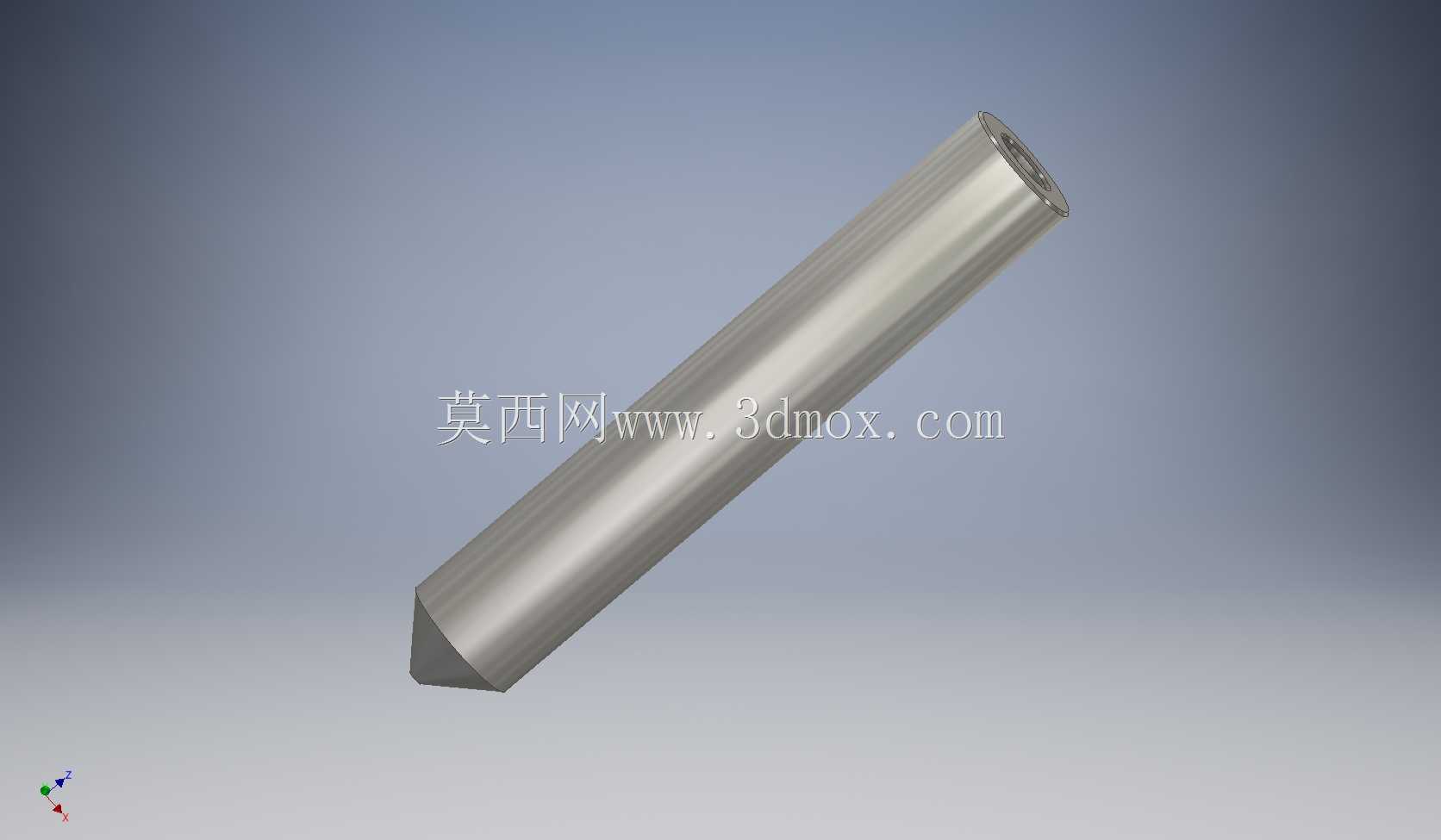

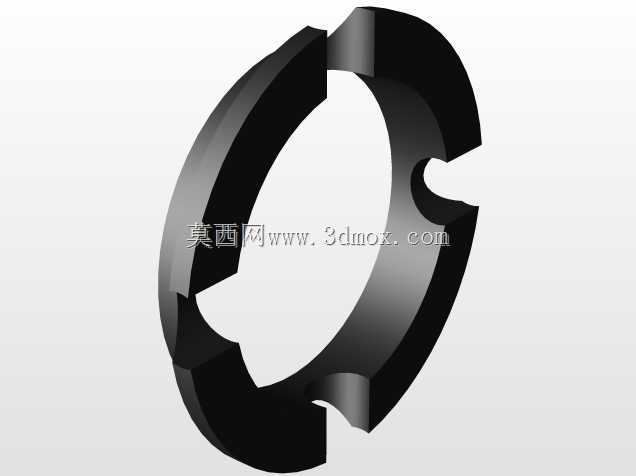

该结构为适配多工序同步加工场景设计的数控机床主轴集成单元，常见于立式加工中心、组合专机的多轴加工工位，可在一次装夹定位后完成多孔钻削、铰削、攻丝等同步加工作业，大幅缩减箱体类、阀块类零件的工序周转时间，在汽车零部件加工、液压阀块生产、精密五金件批量加工场景中应用广泛。从结构设计逻辑来看，该单元采用同轴基座集成多根独立主轴的排布方式，基座下部为圆柱定位安装段，可直接与机床主轴滑枕的安装孔配合，通过端面法兰实现周向固定与轴向定位，安装基准面的形位公差控制在0.01mm以内，保证多根主轴的回转中心与机床Z轴进给方向的平行度满足加工精度要求。每根独立主轴都配置了独立的进给缓冲结构与回转支承，主轴外周的金色环为行程限位与阻尼调节组件，可根据不同加工刀具的进给行程单独调整缓冲行程，避免多轴加工时因刀具长度差异出现撞刀、过切问题；主轴上部的深色筒体为动力输入或内置驱动单元的容纳腔，可根据机床的动力配置选择外接同步带传动或者内置电主轴驱动，适配不同转速、扭矩的加工需求。基座上部的深红色端盖为密封与压紧结构，通过周向均布的紧固件实现内部传动组件的轴向压紧，端盖与基座配合面设置密封圈安装槽，可阻挡加工过程中的切削液、金属切屑进入主轴轴承腔，延长内部支承部件的维护周期。从安装边界来看，该单元整体为回转类排布结构，多根主轴沿基座圆周方向均匀分布，最大外轮廓尺寸可适配常规BT40、BT50主轴滑枕的安装接口，安装时无需对原有滑枕结构做大规模改造，仅需匹配对应的连接法兰与动力输入接口即可完成装配。在实际加工应用中，该结构可同时装夹多把相同或不同类型的加工刀具，配合工作台的X、Y轴定位进给，一次走刀即可完成零件同一平面上多个分布孔的加工作业，相比单主轴逐孔加工的方式，加工效率可提升3至5倍，同时避免了多次换刀、重复定位带来的精度误差，尤其适合孔系分布规律固定、批量较大的零件加工场景。设计过程中对每根主轴的同轴度、径向跳动量都做了严格的公差约束，主轴端部的径向跳动控制在0.005mm以内，可满足IT6级精度孔的加工要求，同时各主轴之间的中心距可根据常见零件的孔距参数做系列化调整，覆盖不同规格零件的加工需求。
