L型弯通接头组件结构设计

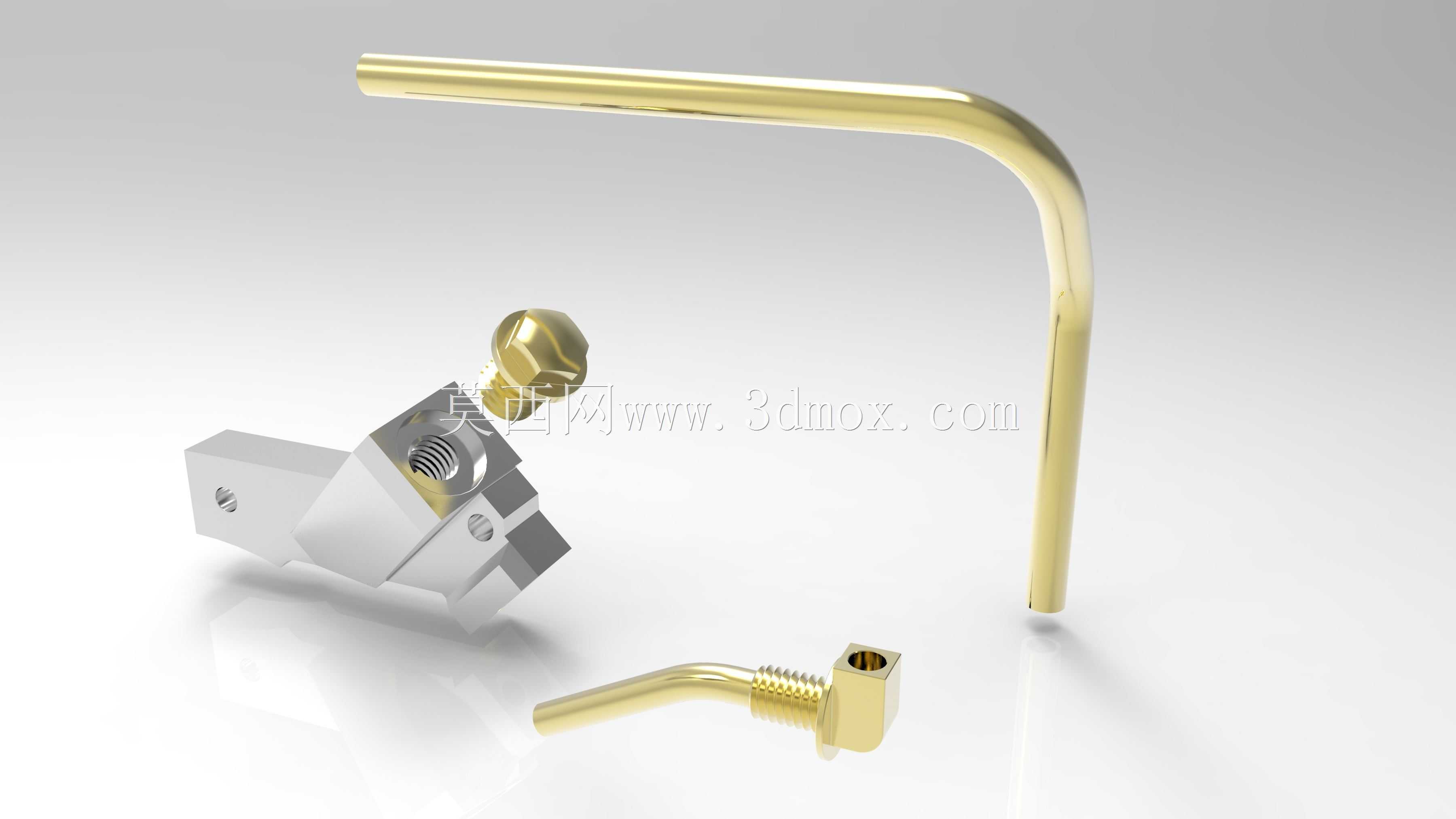

这套L型弯通接头组件，主要应用在气液管路的直角转向布设场景，常见于小型气动设备、液压控制回路、实验台流体管路以及精密仪器的气路连接环节，用来实现管路90度转向的同时，保证连接部位的密封可靠性与安装便捷性。从结构设计来看，组件包含长L型导杆、带螺纹的弯通接头本体、锁紧调节旋钮以及配套的安装基座几个部分，各部件配合精度经过反复校核，能满足常规低压流体输送的工况需求。设计过程中优先考虑了安装边界的适配性，长L型导杆的弯折处做了圆弧过渡处理，避免直角弯折带来的应力集中问题，同时导杆的外径尺寸匹配常规4mm、6mm规格的柔性管路内径，不需要额外加装转接头就能直接插接使用。带螺纹的弯通接头本体一端设计了外螺纹结构，能够直接拧入基座的内螺纹孔完成固定，另一端的弯折段同样做了圆弧过渡，接头端部的六角结构方便使用标准扳手进行拧紧操作，不需要定制专用工装就能完成装配。配套的锁紧旋钮采用滚花加球面端头的设计，手动旋拧时能提供足够的摩擦力，不需要借助工具就能完成管路的锁紧与释放，球面端头在压紧管路时能均匀施力，避免硬挤压造成的管路破损，提升密封效果的同时延长管路使用寿命。安装基座部分设计了两个对称的安装孔位，可以通过螺丝直接固定在设备面板或者安装支架上，基座的内部流道做了光滑过渡处理，减少流体流经时的阻力与紊流产生，降低管路振动与噪音。整套组件的外形尺寸控制紧凑，在完成90度管路转向的同时，不会占用过多的设备内部安装空间，适合在空间局促的小型设备内部布设管路时使用。各金属部件的表面处理采用亮面镀层工艺，既提升了部件的防锈耐腐蚀能力，也能在装配过程中直观检查表面是否存在磕碰、划痕等加工缺陷。在实际选型使用时，需要注意匹配管路的耐压等级与输送介质特性，这套组件适合输送压缩空气、低压冷却水、惰性气体等常规介质，不适合用于高压、强腐蚀流体的输送场景。安装时要注意螺纹部位的缠绕密封带不要过量，避免多余密封带碎屑进入流道造成堵塞，锁紧旋钮旋拧力度适中，过度旋拧反而会造成管路变形导致密封失效。
