辐条式带减重孔金属滑轮三维结构设计

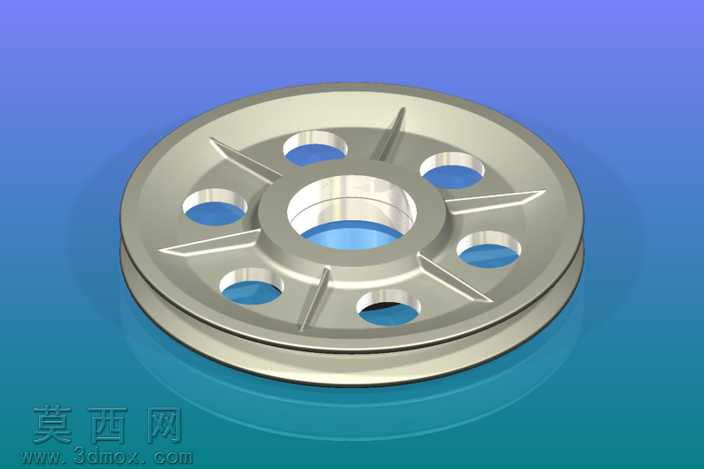

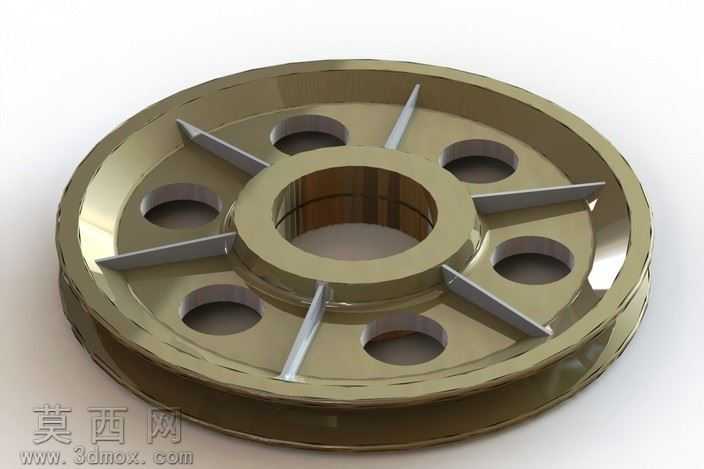

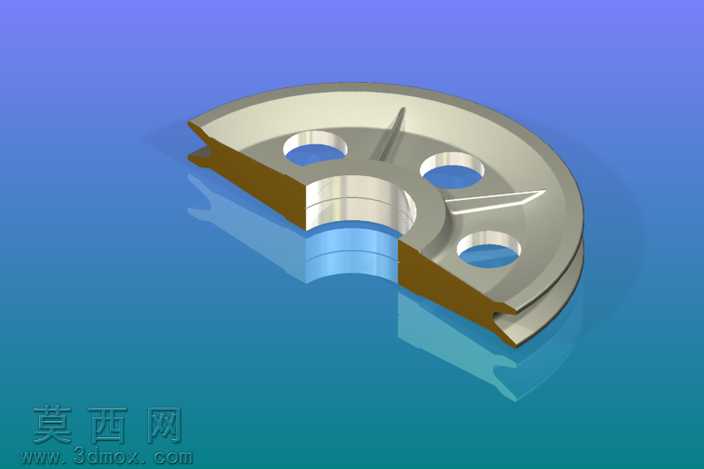

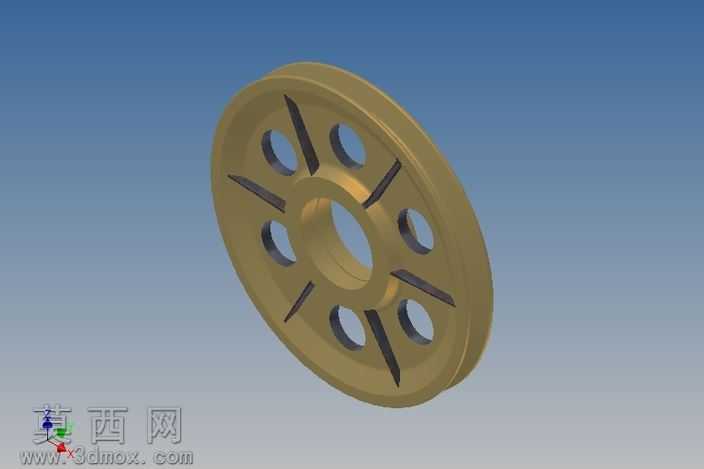

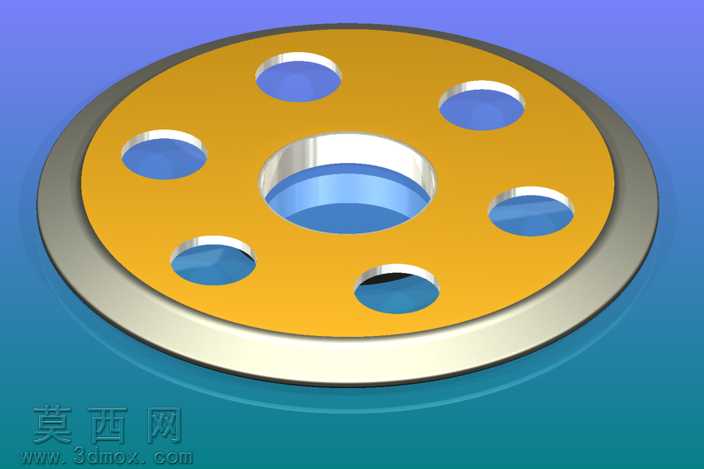

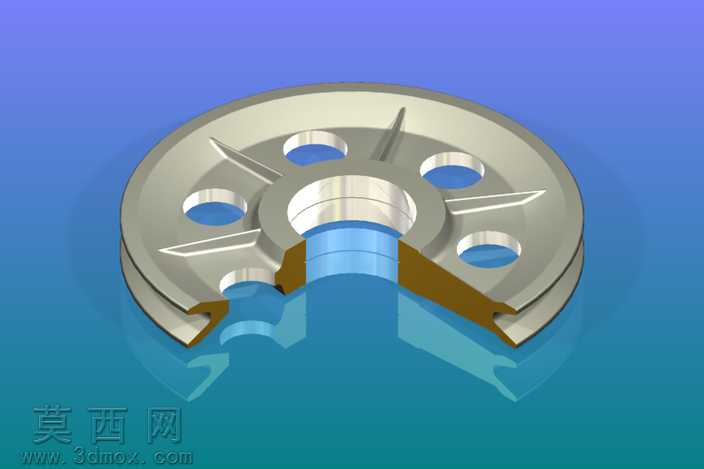

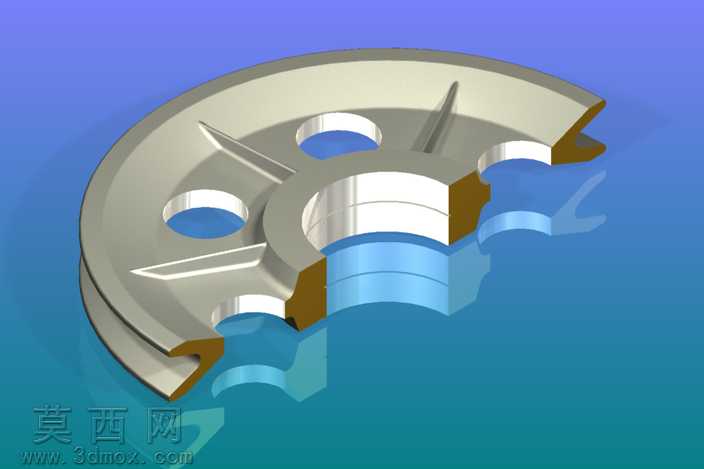

本滑轮三维模型采用参数化建模思路完成整体结构搭建，建模过程中先以中心基准轴为定位核心，绘制轮毂的内外圆柱轮廓，通过拉伸凸台命令生成带中心通孔的轮毂主体，中心通孔的尺寸按照通用轴径配合标准设定，保证后续装配时的同轴度与配合精度。轮缘部分采用双凸缘结构设计，通过旋转凸台命令生成适配绳索导向的凹槽轮廓，凹槽的圆弧半径经过参数化约束，可匹配对应直径的钢丝绳或缆绳，避免绳索在传动过程中出现脱槽、偏磨的问题。轮辐部分采用均匀分布的八根直辐条设计，建模时先绘制单根辐条的梯形截面轮廓，通过圆周阵列命令围绕中心轴完成均匀排布，既保证了轮体的径向承载能力，又通过辐条间的镂空结构大幅降低了整体自重。在辐条间隔的轮盘区域，设计了八个均匀分布的圆形减重孔，通过拉伸切除命令生成，减重孔的边缘做了等半径圆角过渡处理，避免应力集中导致的结构失效，同时提升了整体的视觉美观度。材质渲染阶段，为模型赋予了金属黄铜材质，调整材质的反射率、粗糙度参数，模拟出金属机加工后的哑光金属质感，辐条的棱边部分做了高光处理，还原切削加工后的锐利边缘效果，轮缘的凹槽内壁调整了粗糙度参数，模拟绳索长期摩擦后的使用质感。整体结构设计兼顾了承载强度与轻量化需求，各部分的连接位置都做了圆角过渡处理，消除了建模过程中的尖锐棱角，符合机械零件的加工工艺要求，模型的所有特征都保留了完整的参数化建模历史，可根据实际使用需求调整轮径、辐条数量、减重孔尺寸、中心轴径等核心参数，适配不同的传动、起重场景的使用需求，结构的受力分布经过合理优化，辐条的排布角度与截面尺寸经过测算，可在额定载荷下避免轮体出现形变，轮缘的凸缘高度经过合理设计，既能够对绳索起到可靠的限位作用，又不会额外增加不必要的结构重量。
