汽车机油更换用3D打印排油筛结构

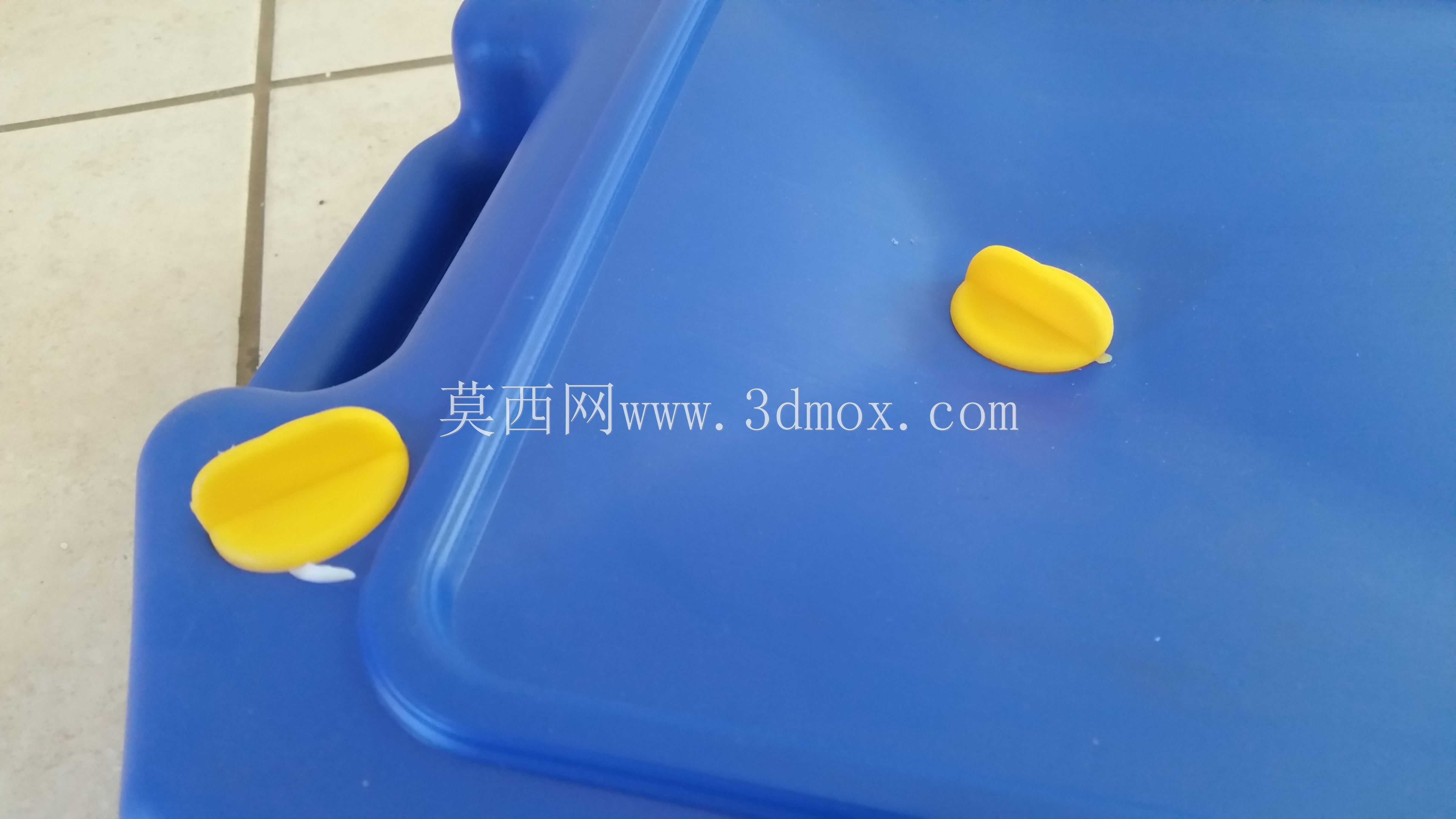

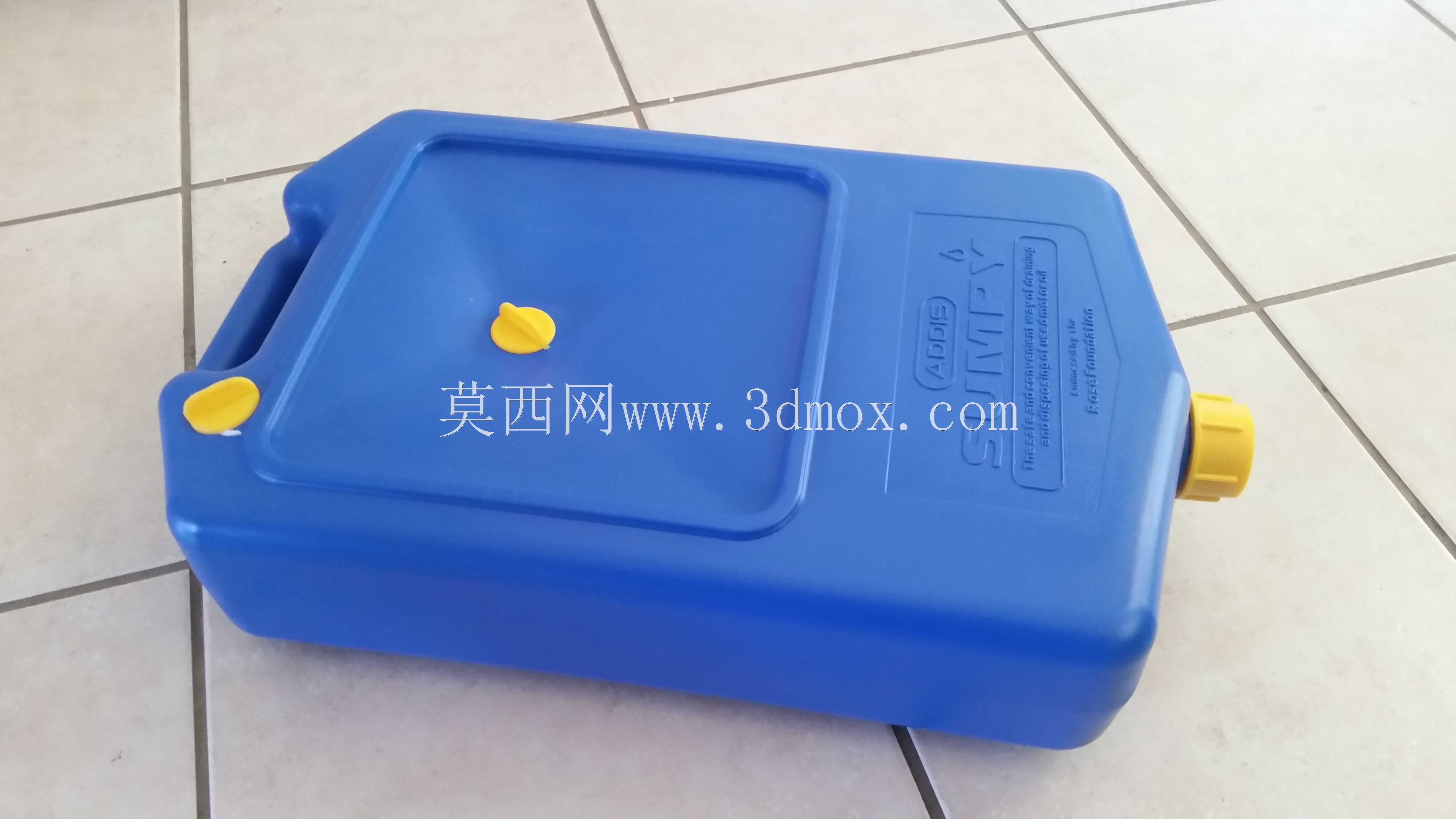

在汽车维保的机油更换作业场景中，排油操作一直存在容易被忽略的风险点：油底壳的放油塞在多次拆装后，螺纹磨损产生的金属碎屑、油底壳内部沉积的油泥结块，甚至意外脱落的塞体密封件碎块，很容易顺着放油流直接进入废油收集桶，不仅会造成废油回收环节的杂质污染，部分硬质碎块还可能划伤接油设备的内壁，或是在后续废油转运过程中堵塞管路。这款排油筛就是针对这类实际维保痛点设计的专用过滤构件，整体采用带翻边的圆筒式镂空结构，顶部的宽边翻边是核心安装定位结构，使用时可以直接搭放在标准规格的废油收集桶桶口边缘，不需要额外的固定夹具，翻边的外径尺寸匹配市面常见的10L-20L接油桶开口，安装后不会出现滑落、偏移的问题，能够完全覆盖桶口的通流截面，避免未经过滤的机油从侧边缝隙流入桶内。

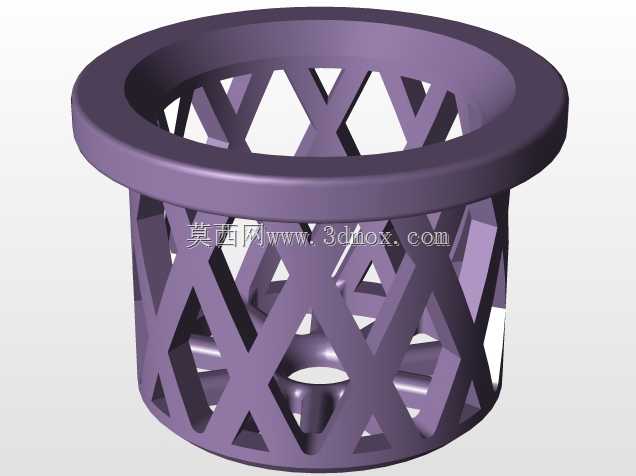

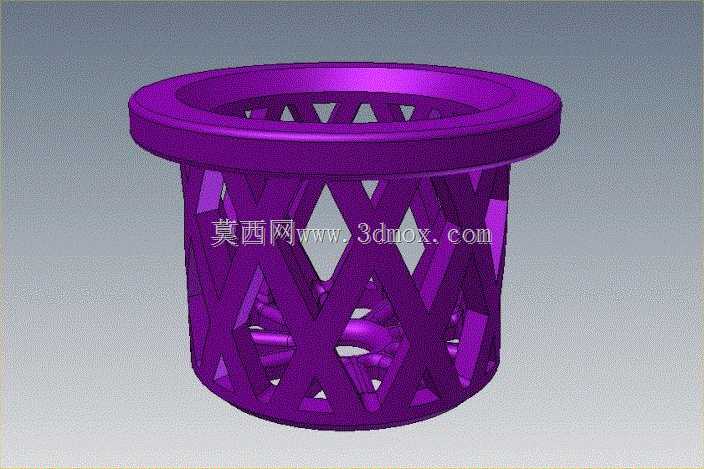

主体筒身采用菱形交叉的镂空筋条结构，这种结构设计并非单纯为了减重，首先交叉排布的筋条可以在保证通流面积的前提下，提升整体的抗冲击能力——刚放出的废机油带有一定温度，流速较快，持续冲击下普通直条格栅很容易出现筋条变形，菱形交叉的结构可以将流体冲击力分散到多根相邻筋条上，长期使用也不会出现镂空尺寸变大、过滤失效的问题；其次菱形镂空的孔隙尺寸经过反复验证，既可以保证热态机油的通流速度，不会因为筛网堵塞造成机油从桶口溢出，又能有效拦截直径2mm以上的硬质颗粒，包括脱落的油底壳塞密封垫碎块、金属磨屑、积碳结块等常见杂质。

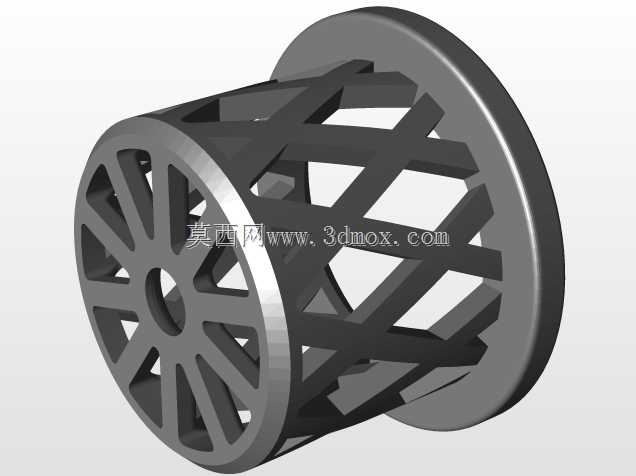

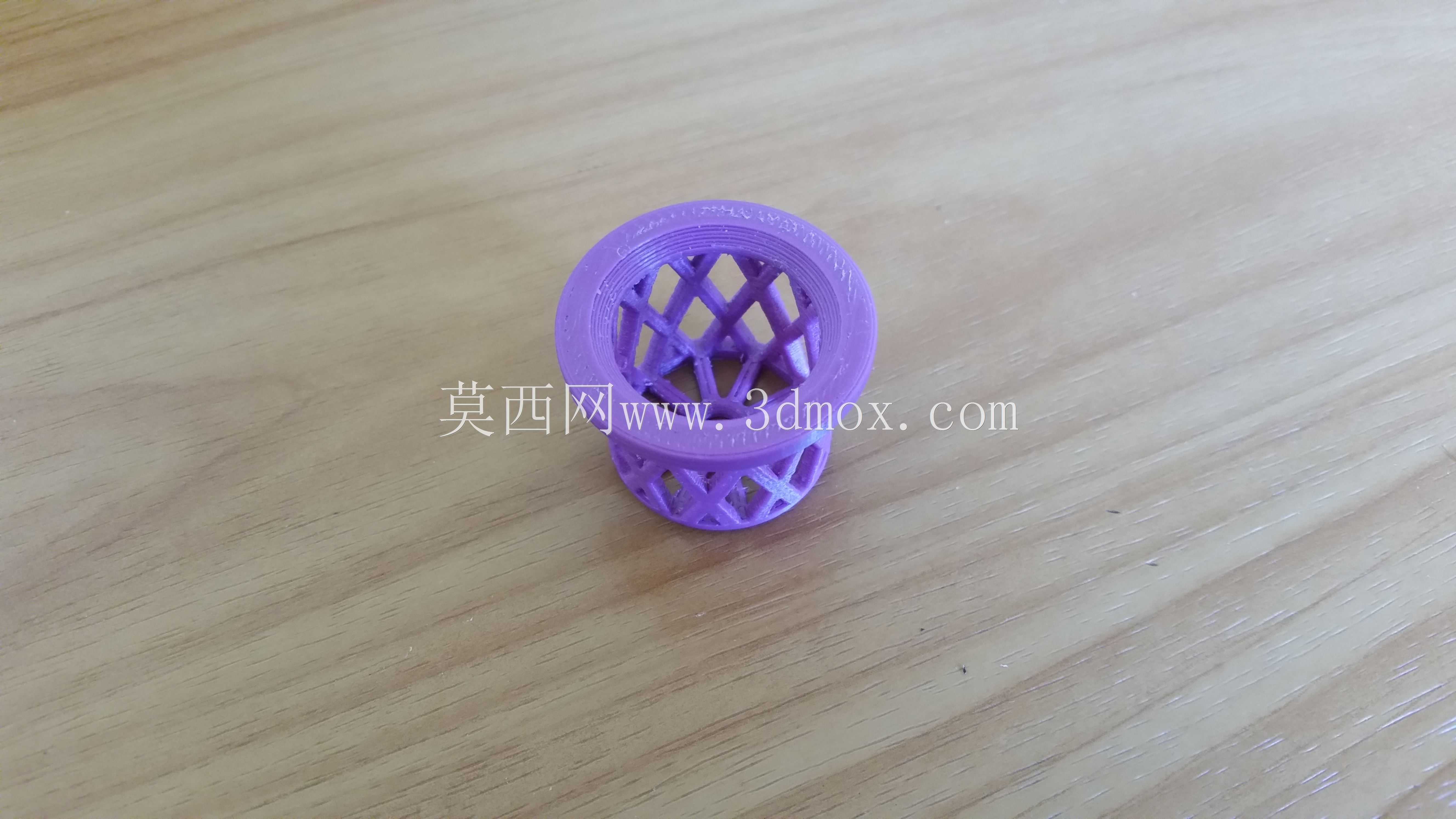

筒身底部做了圆弧过渡的收底设计，没有尖锐的直角结构，一方面可以避免3D打印过程中出现支撑残留、边缘毛刺划伤人手的问题，另一方面圆弧过渡的结构可以引导机油向筒身中部汇聚，减少机油顺着筒壁外侧流淌污染接油桶外壁的情况。整个构件的壁厚均匀，适配FDM3D打印的工艺要求，打印时不需要添加大量内部支撑，成型后表面质量好，只需要简单去除底部少量支撑就可以直接投入使用，采用耐油类工程塑料打印即可，能够耐受废机油的腐蚀，反复使用多次也不会出现材质脆化、开裂的问题。

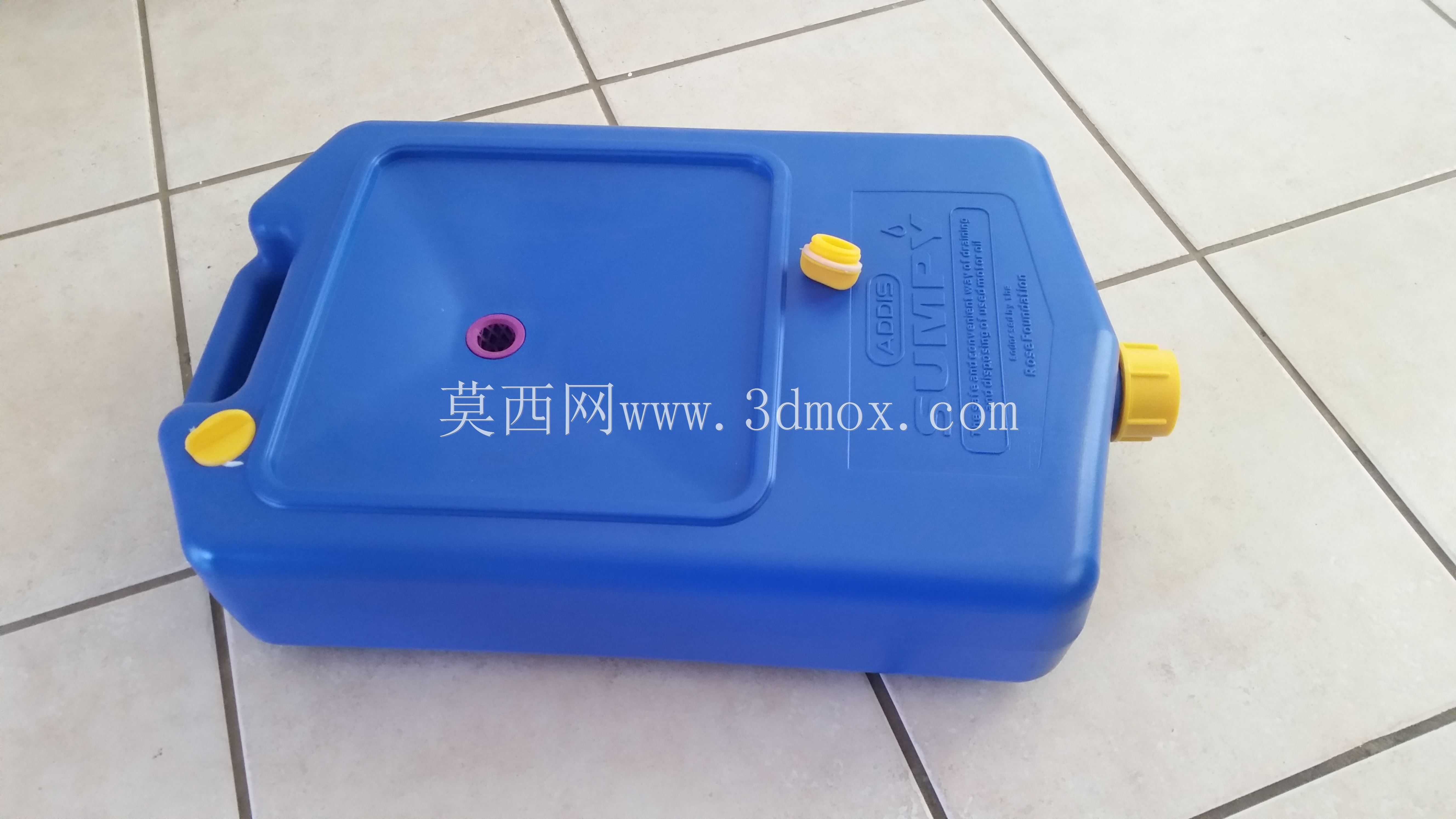

实际维保作业中，这款排油筛可以直接架在接油桶上，操作人员松开油底壳塞后，废油会直接落到筛体内，经过镂空结构过滤后流入桶内，被拦截的杂质会留在筛筒内部，作业完成后只需要将筛体取出，把拦截的杂质统一收集处理即可，清理十分方便，不需要额外拆解清洗复杂的过滤组件。相较于传统的平面滤网，这种带筒身的结构可以容纳更多拦截下来的杂质，不会因为杂质堆积快速堵塞通流孔，单次换油作业过程中不需要中途清理筛体，能够有效提升维保作业的效率，同时避免硬质碎块掉入接油桶带来的后续设备维护问题。
