鲍德温BT287旋装式燃油滤清器结构

这款旋装式过滤元件主要适配重型柴油动力系统的燃油供给回路，在工程机械、商用货运车辆、大型农用机械的动力单元中应用广泛，安装位置通常设置在燃油箱与高压输油泵之间的管路段，承担燃油进入精密喷射部件前的杂质拦截功能。从实际使用场景来看，国内非道路移动机械的加注燃油品质参差不齐，燃油中混杂的金属碎屑、橡胶残渣、粉尘颗粒一旦进入喷油嘴、柱塞偶件，会造成配合面磨损、喷射压力失准，严重时直接导致动力缺缸、怠速抖动，这类一体式旋装滤的更换效率远高于分体式滤芯结构，现场维护无需额外清理滤罐壳体，单手即可完成拧装拆卸，大幅降低户外作业场景的维保耗时。

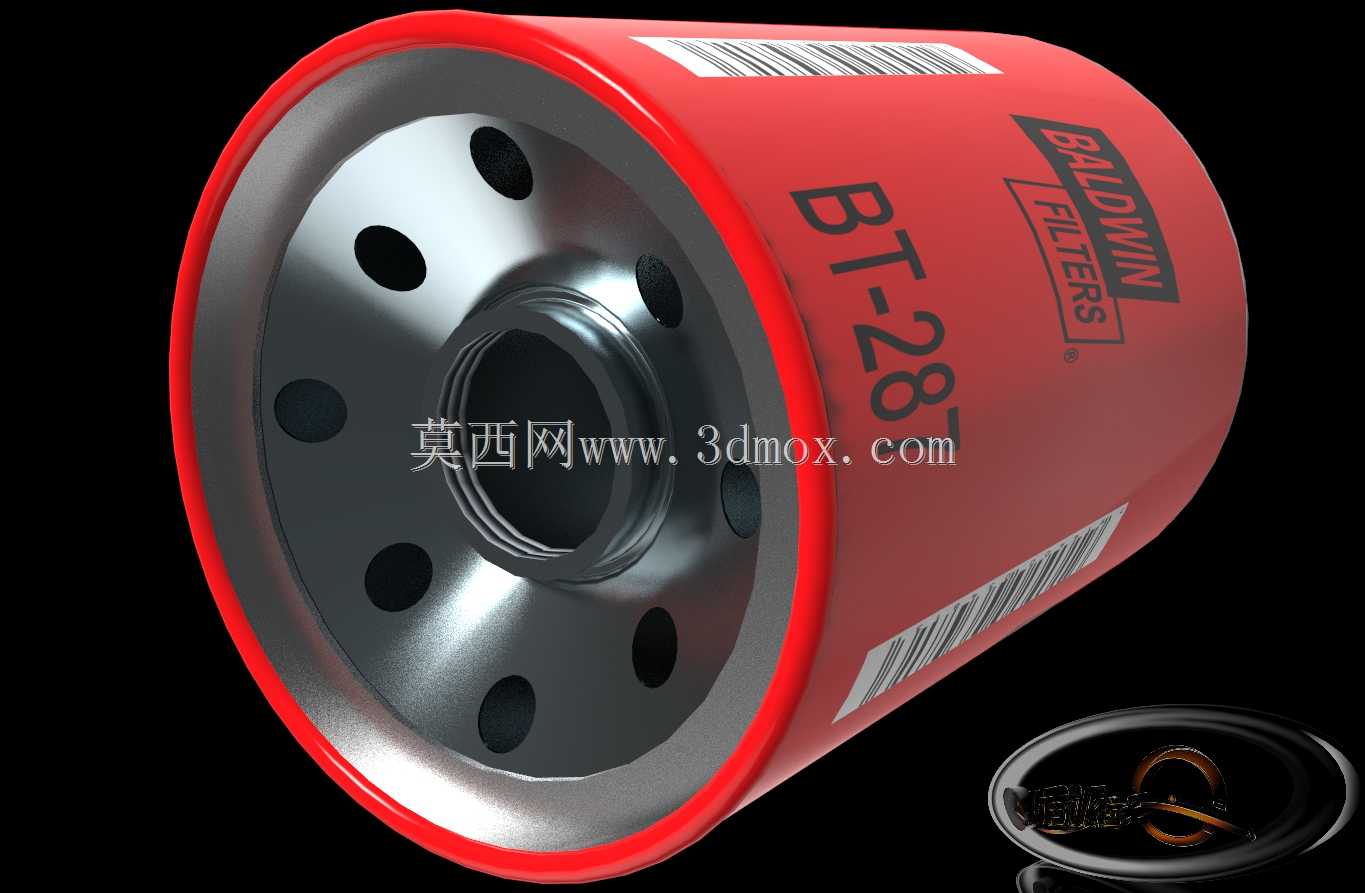

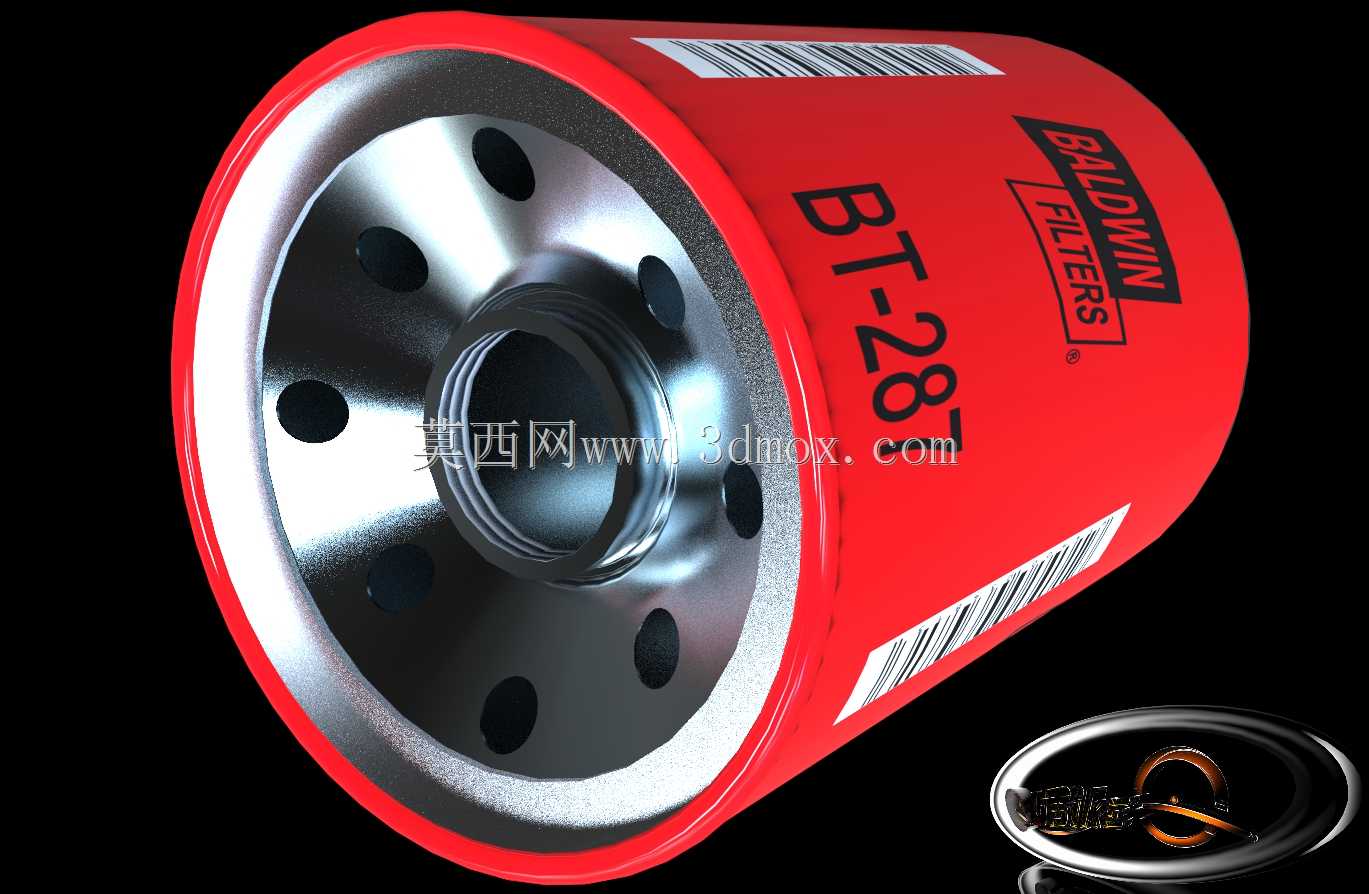

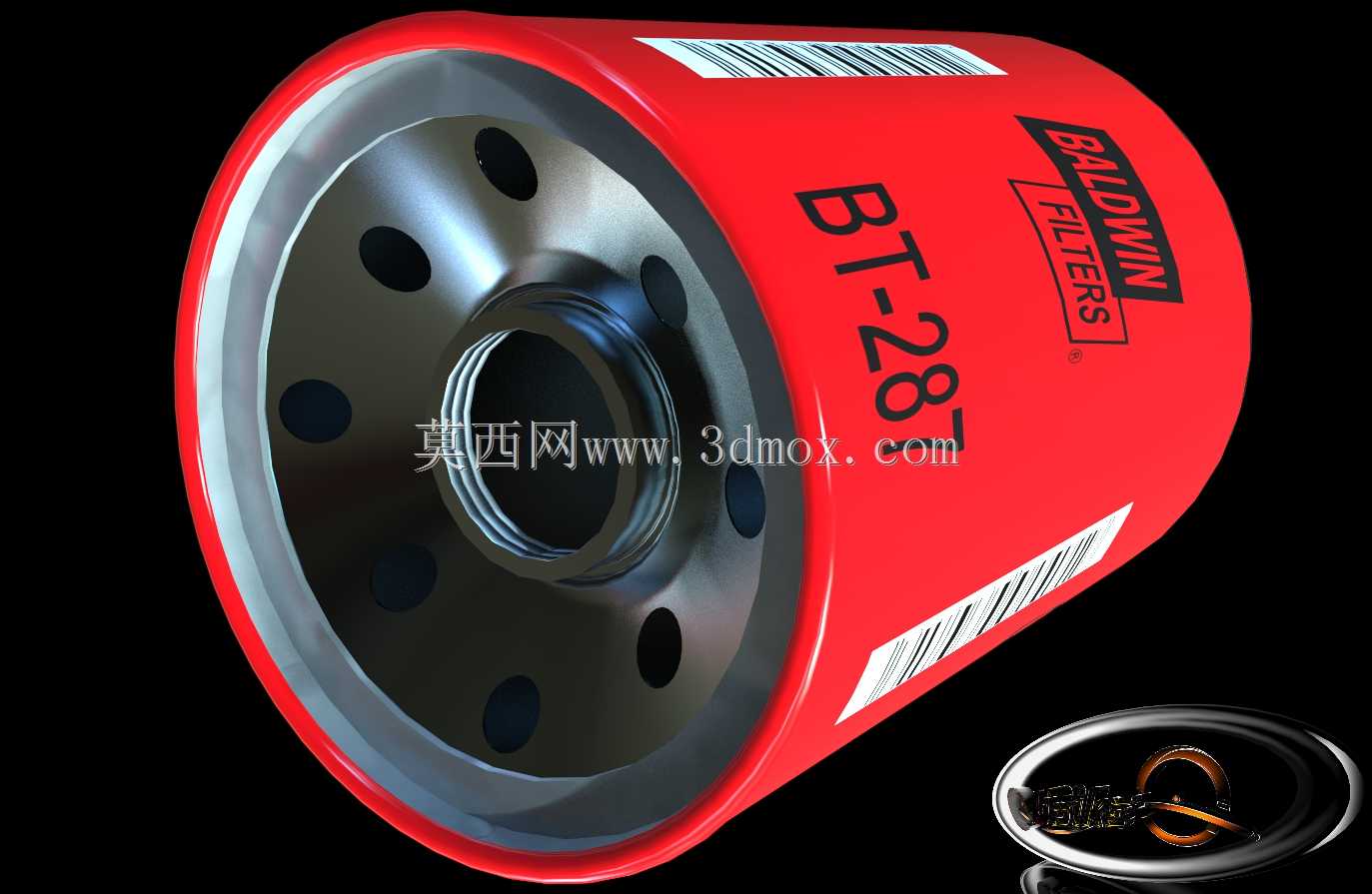

从结构设计逻辑来看，整体采用旋装罐体的成熟构型，外壳采用0.8mm厚度的冷轧钢板冲压成型，外表面做喷塑防锈处理，能够抵御底盘位置的泥水飞溅、盐雾腐蚀，罐体一端的卷边结构内置密封胶圈，安装时与滤座的密封面贴合，拧紧力矩控制在20-25N·m即可保证无渗漏，无需额外施加密封胶。中心的螺纹接口采用标准统一的连接尺寸，能够适配多数主流动力机型的滤座安装位，端面上均匀分布的8个进油孔围绕中心出油口布置，燃油从周边孔进入罐体内部，穿过滤芯层后从中心通道流向高压油泵，流向设计避免了燃油直接冲击滤芯滤纸，延长过滤层的使用寿命。

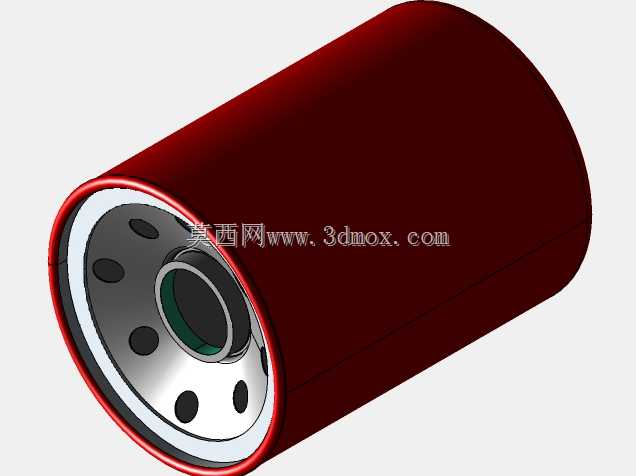

建模过程中重点还原了罐体的真实安装边界，整体外径控制在93mm，总高度142mm，安装时需要预留至少150mm的径向操作空间，方便使用机滤扳手完成拆装，滤座安装面到罐体底部的轴向距离需要预留160mm，避免与周边管路、车架部件产生干涉。罐体表面的品牌标识、条码区域都按照实物比例做了还原，滤纸层的折距、端盖的粘接结构也做了细节呈现，能够直接用于动力舱的管路布局干涉检查、维保操作空间模拟，也可以作为过滤类产品结构设计的参考样件，帮助设计人员快速掌握旋装滤的典型结构比例、密封位置设计要点，避免在选型配套时出现安装尺寸不匹配、密封面压合量不足导致的渗漏问题。
