多通路集成式流体过滤连接头结构

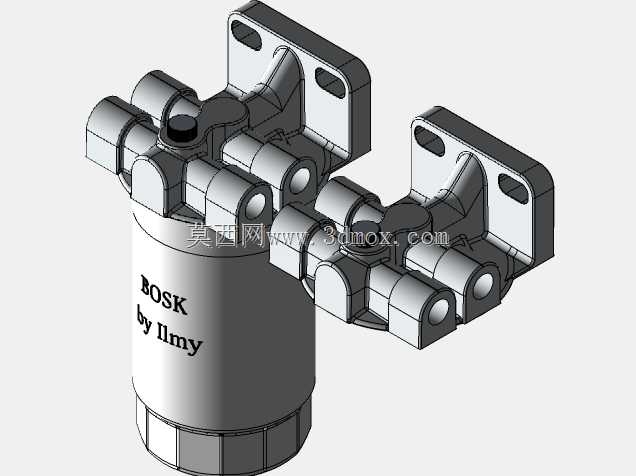

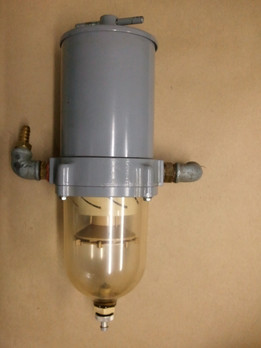

这类集成式过滤连接头主要应用在小型液压动力单元、燃油供给支路、低压润滑回路中，承担介质杂质拦截与多管路分流汇流的双重作用，区别于传统独立过滤器加外接管路的布局，它直接将多组接口集成在滤头本体上，能大幅减少管路接头数量，降低系统泄漏点，同时压缩整体安装占用空间。从结构设计来看，滤头本体采用一体化铸造成型后做机加工处理，上部对称布置两组带安装孔的固定支耳，支耳上的长圆孔可适配一定范围内的安装位置偏差，安装时无需额外做转接支架，直接通过螺栓固定在设备侧壁或者阀块安装面上即可，安装面与滤头主体的垂直度公差控制在0.1mm以内，避免安装后滤杯出现倾斜导致密封失效。滤头下部设置标准内螺纹接口用于连接滤杯，滤杯与滤头的配合面设计有径向密封槽，装配时放入O型圈即可实现端面静密封，无需额外涂抹密封胶，后期更换滤芯时只需旋下滤杯即可操作，维护效率较高。滤头侧面分布的多组外螺纹接口，分别对应进油、出油、旁通、压力检测等不同功能通路，各通路在滤头内部通过铸造流道连通，流道转折处做了圆角过渡处理，减少介质流动时的阻力损失，避免局部涡流产生的压损过大问题。设计过程中需要重点校核滤头本体的耐压强度，在额定工作压力1.6MPa的工况下，本体壁厚需满足3mm以上的安全余量，安装支耳与主体连接的位置做了加强筋过渡，避免设备运行过程中的振动导致支耳根部出现应力断裂。实际选型应用时，需要注意各接口的通径匹配，不同通路的螺纹规格对应不同的流量范围，进油口通径通常大于出油口通径，保证介质进入滤腔后有足够的停留空间，让杂质能够充分沉降在滤杯底部，避免杂质随介质直接进入下游管路。旁通通路内部设置有内置旁通阀的安装位，当滤芯堵塞导致进出口压差超过设定值时，旁通阀自动开启，介质不经过滤芯直接通往下游，避免下游元件出现断油干磨的故障。压力检测接口可以直接连接压力表或者压力传感器，实时监测过滤器的进出口压差，提醒运维人员及时更换滤芯。整体结构在设计时充分考虑了现场安装与维护的便利性，所有操作面都预留了足够的扳手操作空间，安装时不需要特殊工装，普通内六角扳手与活动扳手即可完成全部装配作业，适配工程机械、小型液压站、农用机械等多种对安装空间有严格限制的应用场景。
