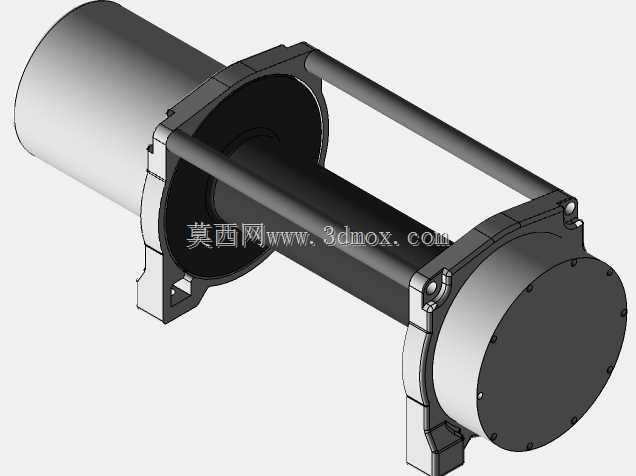

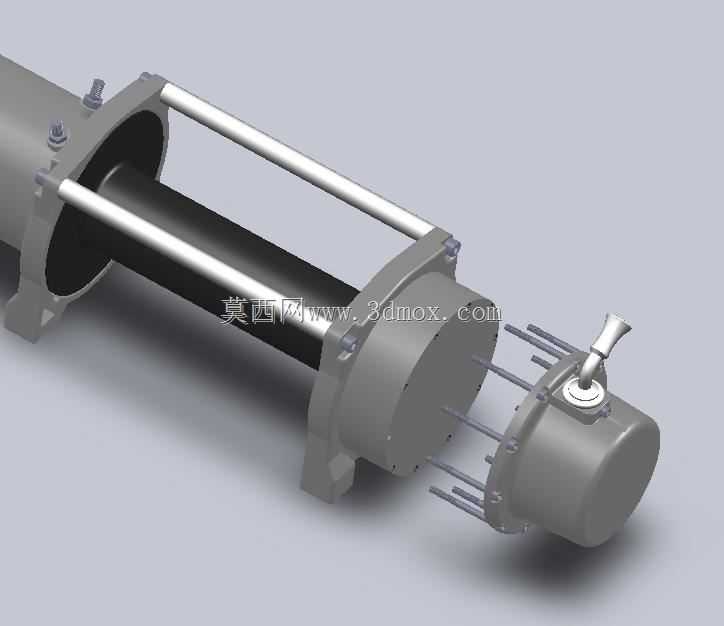

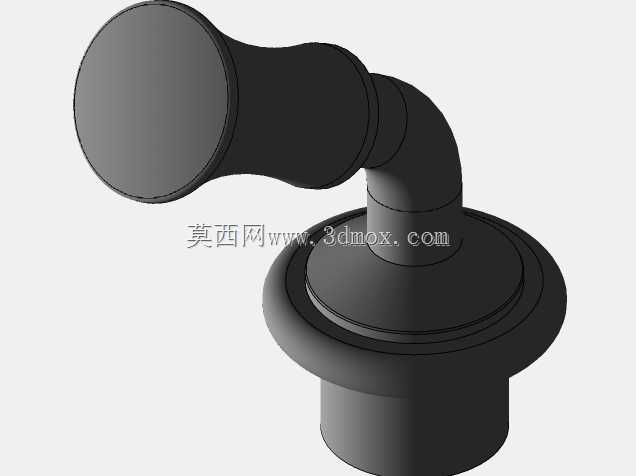

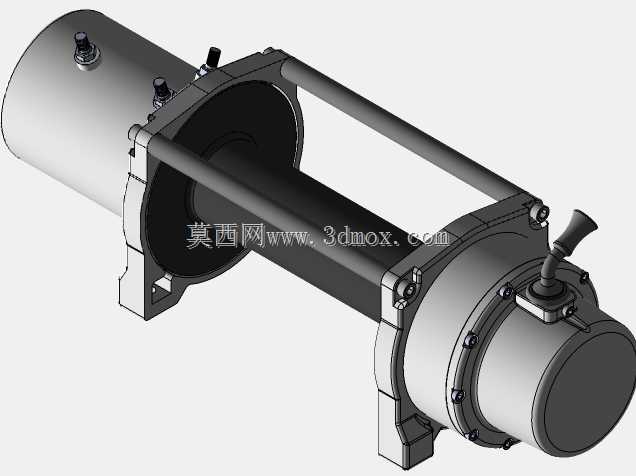

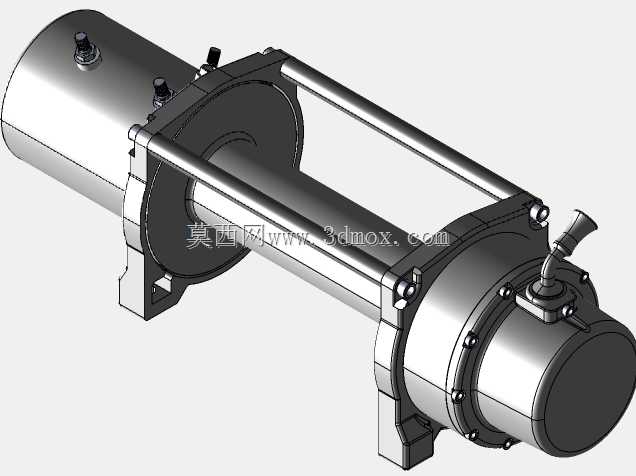

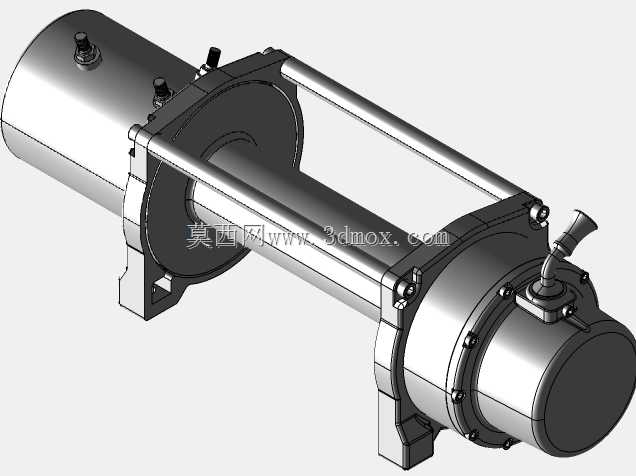

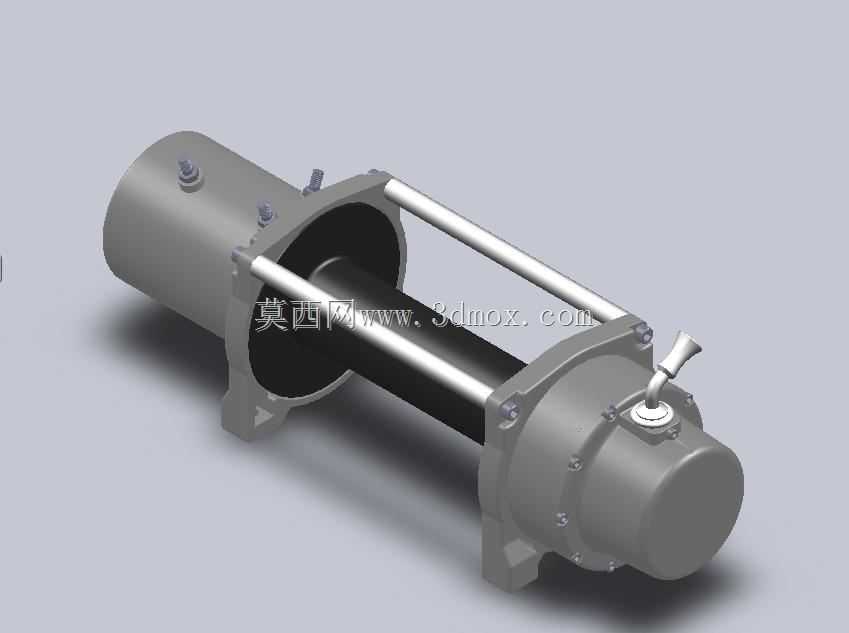

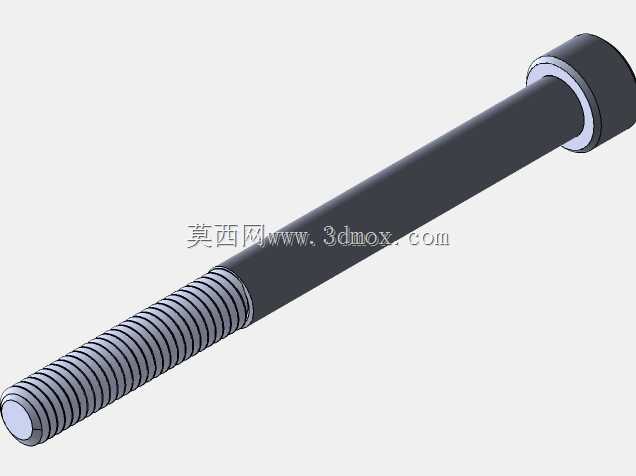

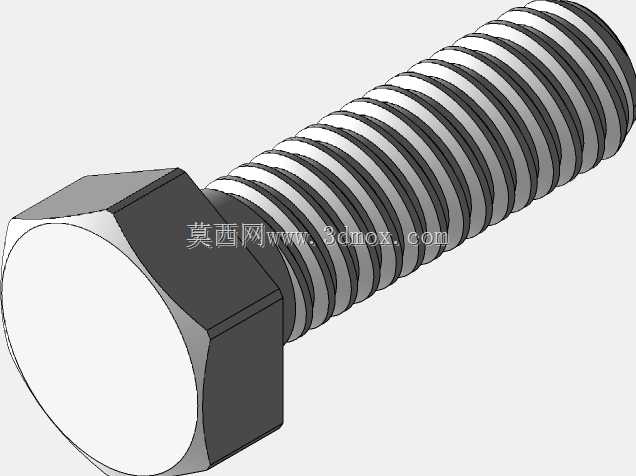

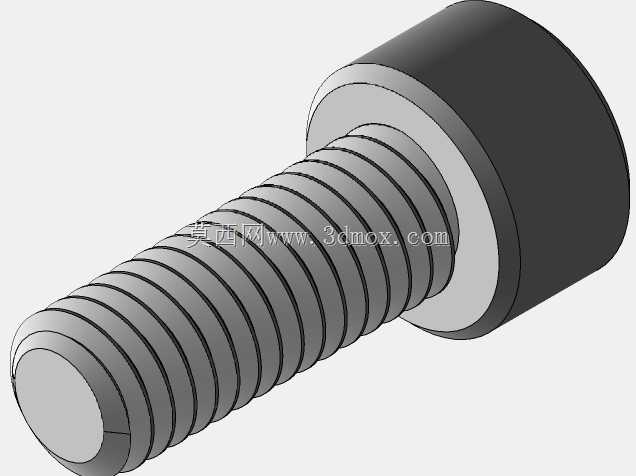

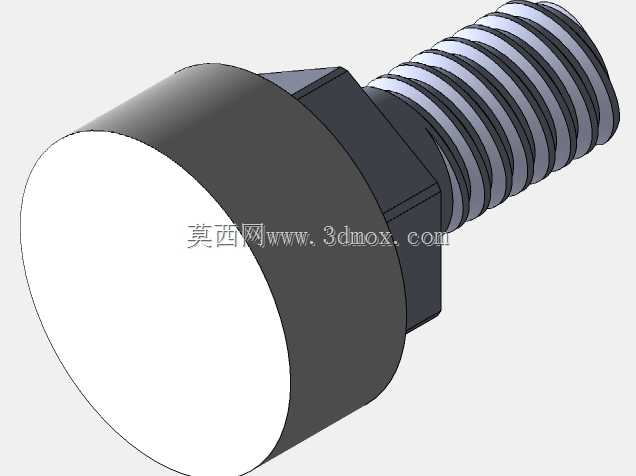

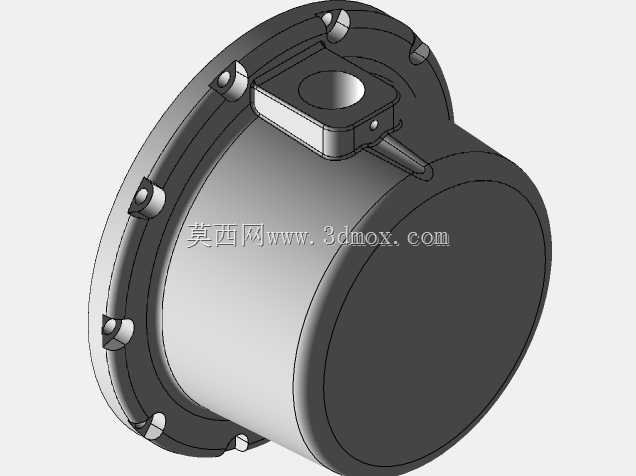

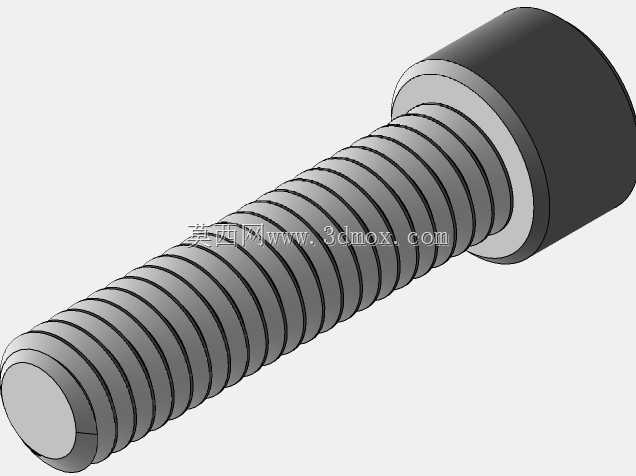

这款绞车的结构设计围绕重载牵引场景的实际需求展开,在户外工程抢险、越野车辆自救、重型设备移位、林业集材、矿业短距离物料拖拽等场景中,这类牵引绞车是核心的动力牵引执行部件,能够在无外部吊装设备的复杂工况下提供稳定的线性牵引力,完成大载荷的拖拽移位作业。从整体结构布局来看,采用两端对称布置的驱动端与制动端结构,中间为卷筒容绳区域,两根平行的导向拉杆贯穿两端安装支座,既承担两端部件的连接紧固作用,也能在卷筒受绳层侧压力时提供结构支撑,避免端盖受径向载荷出现变形偏移。卷筒部分采用直筒光面设计,适配多层钢丝绳缠绕工况,筒壁厚度经过载荷校核,能够承受满绳状态下钢丝绳挤压产生的径向应力,两端的挡缘高度满足多层缠绕时的防跳绳要求,避免钢丝绳在大牵引力下脱出卷筒引发作业故障。驱动端集成了液压动力输入接口与离合操作手柄,离合手柄采用拨叉式结构设计,可在空载状态下切换卷筒与传动系统的连接状态,实现快速自由放绳,大幅缩短作业前的准备时间,手柄的操作力矩经过优化,现场作业人员无需额外辅助工具即可完成档位切换。制动端集成了常闭式制动结构,在动力切断状态下可自动锁止卷筒,避免牵引载荷下出现溜绳风险,制动摩擦片的接触面积满足额定载荷下的制动力矩要求,即使在坡道牵引工况下也能保持载荷位置稳定。安装支座采用带地脚安装孔的一体式铸钢支撑脚,四个安装孔的位置度公差控制在合理范围内,可直接适配通用的安装底座,安装时无需额外配做连接孔位,降低现场安装的调整工作量。两端的端盖采用螺栓圆周均布的连接方式,密封结构可阻挡户外作业时的泥水、粉尘侵入内部传动腔,延长内部传动部件的维护周期。在建模过程中,优先保证外部安装尺寸、接口位置、操作部件的运动空间与实物一致,所有外部轮廓的尺寸均按照实物测量值还原,安装边界清晰,可直接用于整车配套、设备改装时的布局干涉检查,也可作为牵引系统集成时的选型参考模型,帮助设计人员提前确认绞车安装后与周边部件的安全距离,避免实际装配时出现空间干涉问题。需要注意的是,该模型还原了绞车的全部外部结构与核心功能部件的布局,未对内部传动构件做细化拆分,能够满足布局设计、选型校核、装配模拟的使用需求,若需做内部传动的力学仿真分析,可在此模型基础上进一步补充内部齿轮、传动轴、制动摩擦副等细节结构。
- 全部评论(0)
- 模板大小 26.1 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,STEP / IGES,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS
- 软件分类 起重机
