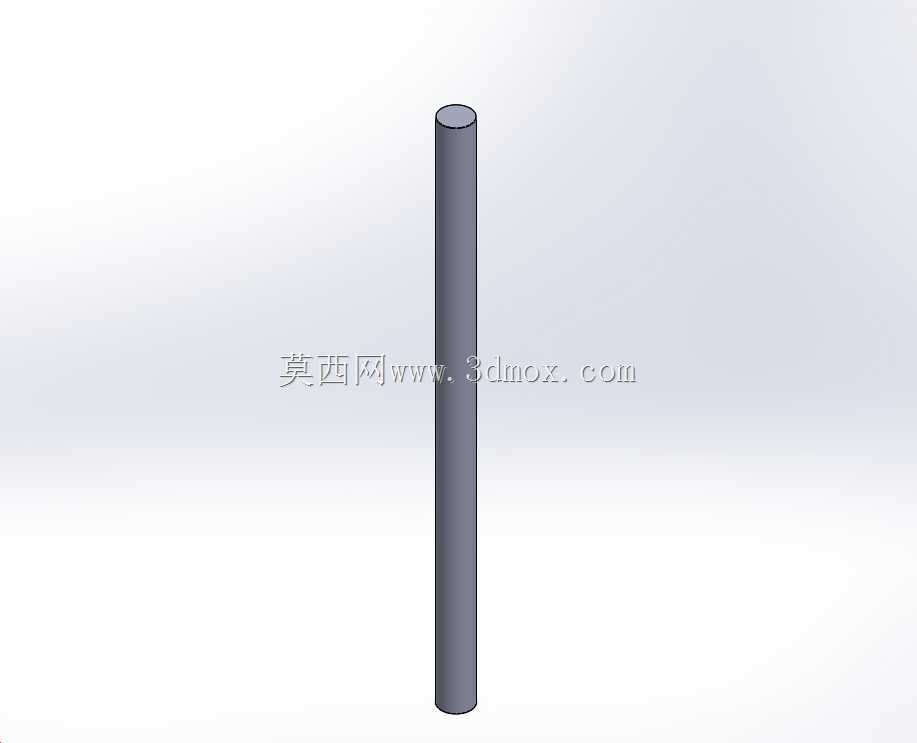

20mm直径350mm长度直线轴承轴

　　在自动化输送线、小型模组滑台、检测工位平移机构这类需要做直线往复运动的设备里，导向用的轴件是整个运动副的核心基准件，直接决定了运动过程的平顺性与重复定位精度。这款轴件直径设定为20mm，有效导向长度350mm，适配同内径的标准直线轴承使用，能覆盖多数中轻载场景下的直线导向需求。从实际选型角度看，20mm直径的轴件自身刚性足够，在350mm的支撑跨距下，不会因为滑座搭载的小型检测头、气动夹爪这类负载产生明显的绕度变形，不需要额外增加中间支撑座，能简化整体安装结构，减少设备的装配零件数量。设计这类轴件的时候，首先要考虑的是和直线轴承的配合公差，轴的外径公差需要控制在h6的精度区间，表面粗糙度要达到磨削级别的要求，

　　不然轴承内部的滚珠在滚动过程中会出现卡顿、磨损加快的问题，直接影响整套运动机构的使用寿命。轴的两端可以根据实际安装需求加工出螺纹孔、定位台阶或者卡簧槽，当前模型预留了足够的加工余量，结构设计人员可以根据自己的安装板厚度、固定方式做二次修改，不需要重新搭建轴的主体模型。在实际安装场景里，这类轴通常采用两端支撑的固定方式，轴端穿过安装板的定位孔后用顶丝或者锁紧螺母固定，安装时需要保证两端支撑座的同轴度，不然会导致直线轴承在滑动过程中出现卡滞，增加运动阻力，甚至出现轴承抱死的情况。350mm的长度设定，刚好适配多数小型桌面级自动化设备的行程需求，比如小型点胶机的Z向导向轴、标签料带的张紧导向轴、小型移栽机构的平移导向轴，

　　都可以选用这个规格的轴件，不需要额外裁切长度，能减少现场加工的工序。轴的主体采用等直径的圆柱结构，没有多余的异形结构，加工时可以直接选用标准冷拉圆钢做外圆磨削加工，加工工艺成熟，采购成本也相对可控，适合批量设备的配套选型。从运动特性来看，搭配直线轴承使用时，这类光轴的导向间隙可以通过轴承的预紧调整来控制，既可以做到零间隙的高精度导向，也可以保留微小间隙满足高速往复运动的低阻力需求，适配不同工况的使用要求。在做三维装配的时候，这个轴件模型可以直接和标准直线轴承、支撑座、滑台板做配合装配，不需要额外调整配合尺寸，能加快整体设备的设计效率，设计人员只需要核对安装跨距、负载重量和轴的刚性是否匹配，就可以直接调用到自己的设备模型里。另外，这类轴件除了搭配直线轴承做导向使用，也可以作为小型机构的转动支撑轴、物料导正杆使用，适用场景比较宽泛，在非标自动化设计的零件库中属于通用性极强的基础零件。
