吉普XJ车型配套聚氨酯螺旋弹簧垫圈

　　在硬派越野车型的底盘悬架系统中，螺旋弹簧与安装基座之间的缓冲隔振部件，直接影响整车行驶过程中的滤震表现与悬架结构的使用寿命，这款适配吉普XJ的聚氨酯螺旋弹簧垫圈，正是针对该车型前悬螺旋弹簧下安装点的工况需求开发的配套部件。从实际装车场景来看，该垫圈安装于螺旋弹簧下端与车桥弹簧座之间，核心作用是填补弹簧端部与金属基座之间的装配间隙，避免金属弹簧与金属弹簧座直接接触产生硬冲击，同时分散弹簧工作时传递到基座的集中应力，减少越野工况下频繁冲击带来的基座变形、弹簧端部磨损问题。不同于常规钢制平垫圈的设计思路，这款垫圈采用聚氨酯材质加工，材料本身具备适中的邵氏硬度与优异的回弹性，既能够在弹簧承受大载荷压缩时提供足够的支撑刚度，

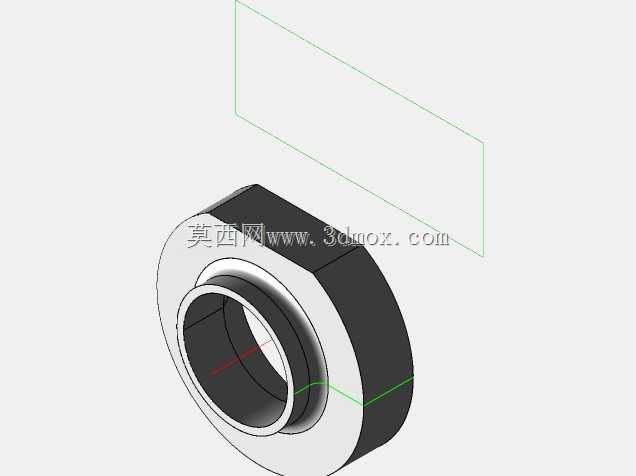

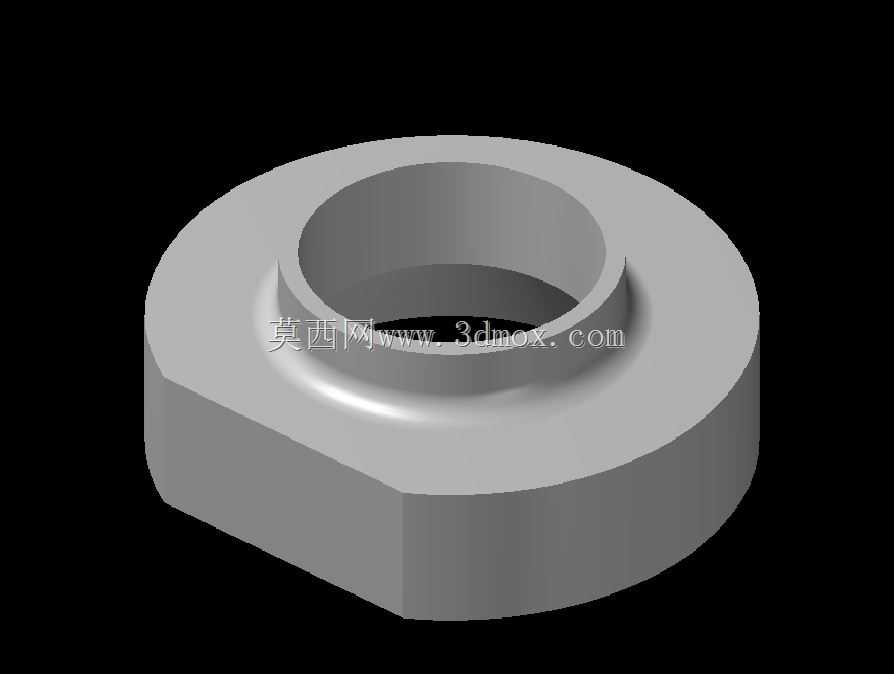

　　避免垫圈过度形变导致弹簧安装定位偏移，又能通过材料自身的阻尼特性吸收路面传递上来的高频振动，减少振动向车身传递的路径，提升非铺装路面行驶时的乘坐质感。从结构外形来看，垫圈整体采用复合式轮廓设计，下半部分为外六角形结构，与车桥弹簧座上的六角形定位凹槽完全匹配，安装时可直接嵌入凹槽内实现周向防转，无需额外设置定位销或焊接挡块，大幅简化装配工序；上半部分为带环形凸台的圆形结构，凸台外径与螺旋弹簧的内径适配，安装后弹簧端部可套在凸台外侧，实现弹簧的径向定位，避免车辆在侧倾、弹跳工况下弹簧出现横向窜动甚至脱出的风险。垫圈中心设置贯通的圆孔，主要用于避让弹簧座中心的安装螺栓或线束管路，避免装配时出现干涉问题，同时也能减少材料用量，降低部件自重。

　　从安装边界尺寸来看，六角部分的对边尺寸完全匹配吉普XJ原厂弹簧座的凹槽尺寸，无需对原车基座进行任何打磨、扩孔等改装加工，可直接替换原厂老化的橡胶垫圈；整体厚度经过反复校核，在空载状态下不会改变弹簧的初始安装高度，避免影响原车的悬架几何参数与四轮定位数据，保证转向手感与行驶稳定性与原厂状态一致；环形凸台的高度设置为弹簧钢丝直径的三分之一左右，既能够提供足够的径向定位限位，又不会在弹簧极限压缩时与弹簧圈之间产生硬接触。在实际越野使用场景中，车辆频繁通过交叉轴、炮弹坑等复杂路面时，螺旋弹簧会反复出现大行程压缩、回弹，同时伴随一定的扭转形变，这款聚氨酯垫圈的材质特性可耐受反复形变带来的疲劳磨损，相比传统橡胶垫圈具备更好的耐油、

　　耐泥水腐蚀性能，长期在底盘恶劣环境下使用不会出现开裂、硬化、膨胀变形等问题，使用寿命远高于常规橡胶材质配件。建模过程中，针对垫圈的各部分过渡圆角做了精细化处理，六角结构与上部圆形结构的衔接处采用大圆角过渡，避免应力集中导致的部件断裂；上下端面均设置了微小的拔模斜度，既符合注塑加工的工艺要求，也能保证安装时端面与弹簧、基座的贴合度，避免出现局部间隙导致的受力不均。对于三维建模从业者而言，这类底盘缓冲配件的建模重点不在于复杂曲面的构建，而在于对实际装配关系的精准还原，每一处轮廓尺寸、倒角、凸台结构都对应实际装车的功能需求，不能仅凭外观随意绘制，否则模型用于3D打印替换件加工时，会出现无法装配、定位失效的问题。在结构设计阶段，还需要考虑聚氨酯材料的压缩形变率，在建模时对垫圈的厚度尺寸做微小的预补偿，保证部件在承受额定载荷时，压缩后的厚度刚好满足设计的装配间隙要求，避免过厚导致弹簧安装预紧力过大，或过薄导致间隙过大出现异响。
