奥迪Quattro S1拉力赛前悬立柱结构设计

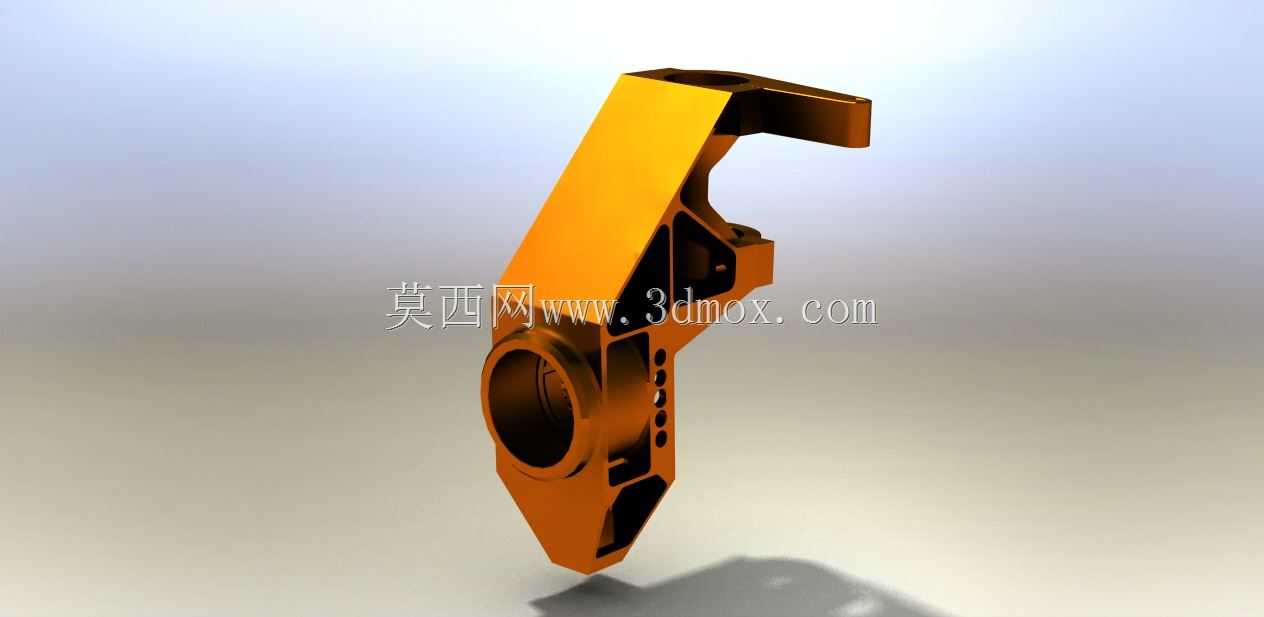

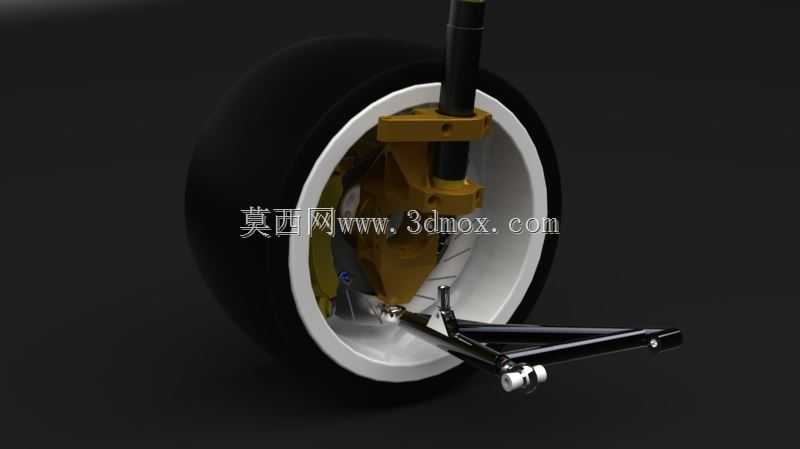

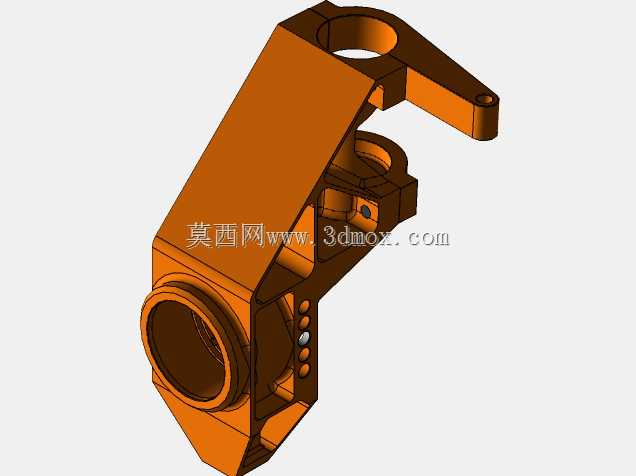

拉力赛事的行驶工况远比常规铺装路面复杂，砂石、泥泞、起伏跳台等极端路况，对底盘承载部件的抗冲击、抗疲劳性能提出了极高要求，前悬立柱作为连接悬架摆臂、转向节、轮毂轴承与制动系统的核心承载构件，其结构设计直接决定赛车的操控响应极限与行驶可靠性。这款为奥迪Quattro S1拉力赛车开发的前悬立柱，采用直立式布局适配全时四驱系统的传动路径，在结构设计阶段优先考虑非铺装路面大冲击载荷下的应力分布，通过拓扑优化去除非承载区域的冗余材料，在保证整体结构刚度的前提下尽可能降低簧下质量，提升车轮对颠簸路面的跟随性。从结构细节来看，立柱主体采用一体化铸造成型后做局部机加工处理，上部预留的安装接口用于连接减震器支座与上控制臂球头，下部的大尺寸轴孔用于适配轮毂轴承单元，周边分布的多组安装孔位分别对应制动卡钳固定、转向拉杆连接、防倾杆连杆安装等功能，侧面的镂空减重槽并非随意开设，每一处挖除区域都经过受力仿真验证，避开了冲击载荷下的应力集中路径，避免长时间高强度行驶出现结构开裂。安装边界方面，立柱与周边部件的配合公差严格按照赛车级精度要求设定，轴承安装孔的同轴度、各安装面的平面度都控制在极小公差范围内，避免装配后出现应力预紧导致的部件早期失效；转向连接点的位置经过反复调校，匹配拉力赛专用的转向几何设定，保证大角度转向时的阿克曼角特性符合砂石路面的转向需求，减少轮胎侧滑磨损。在实际赛事应用中，这类前悬立柱需要承受飞跃落地时数倍于车重的瞬时冲击，同时还要传递制动时的巨大扭矩、转向时的横向载荷以及四驱系统传递的部分驱动力，因此结构上在轴承孔周边做了加厚加强处理，连接臂的过渡位置全部采用大圆角设计，避免直角结构带来的应力集中问题，外露的安装端面都设计了定位凸台，方便维修时快速对位装配，减少赛事维修站的换件耗时。不同于民用车辆的立柱设计，拉力赛版本的部件不需要过多考虑日常行驶的NVH性能，所有设计都围绕强度、重量、维修便利性三个核心维度展开，这款立柱的结构也充分体现了这一设计思路，没有多余的装饰性结构，每一处几何特征都服务于实际承载与安装需求。
