车用插片式32V30A熔断器结构设计

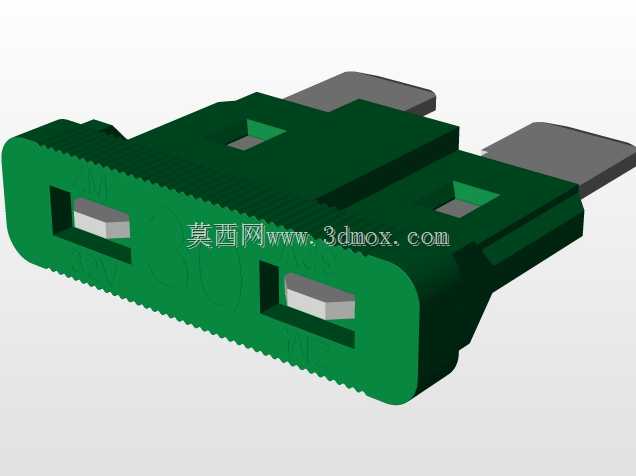

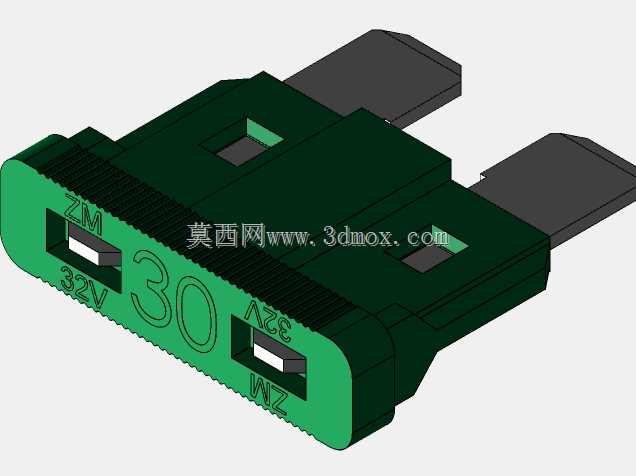

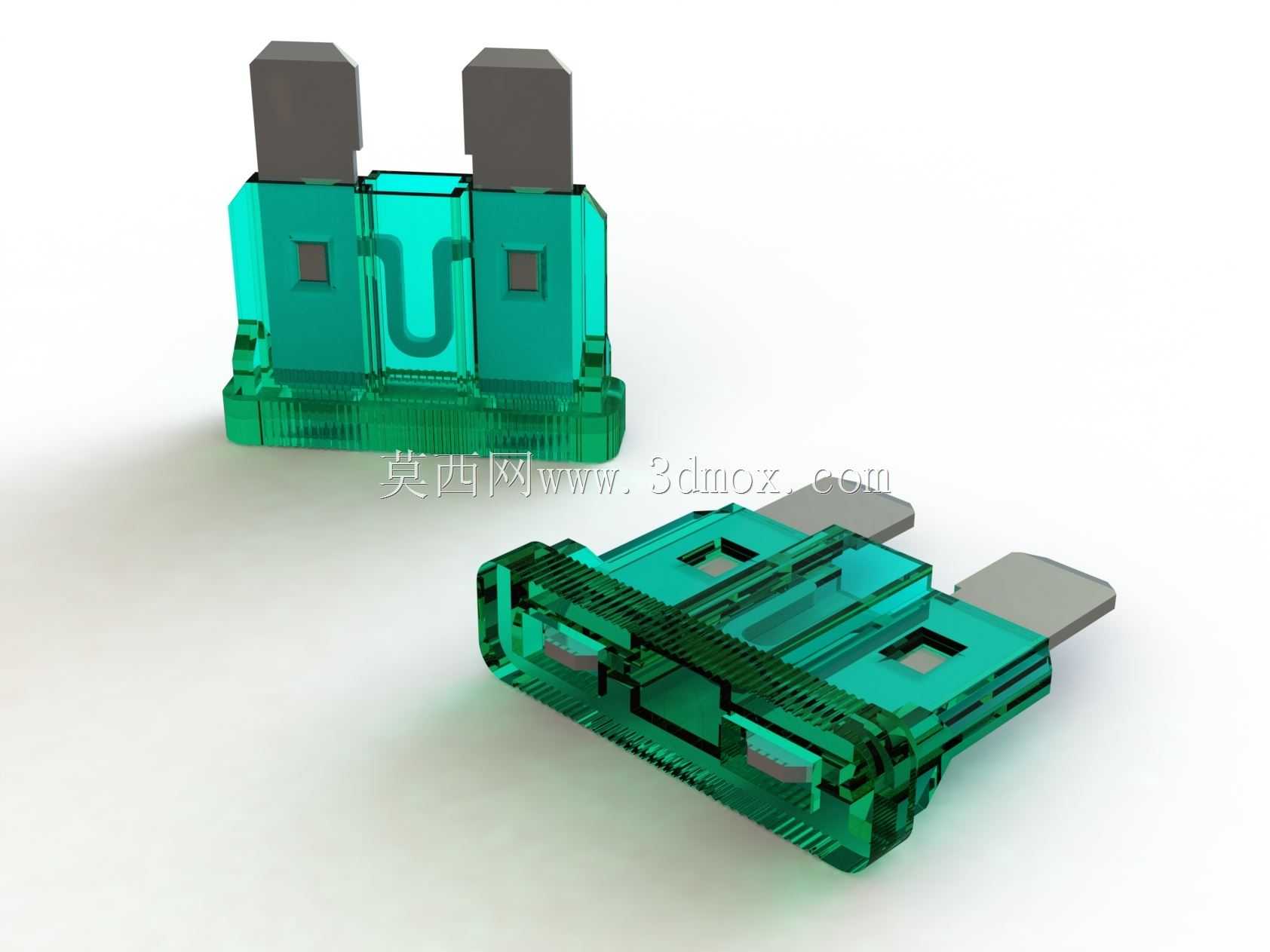

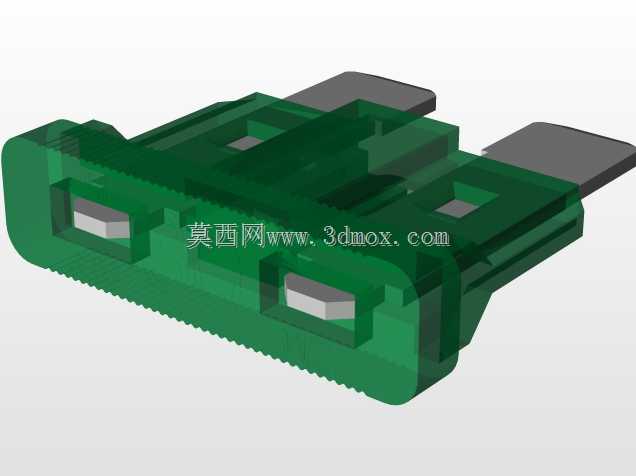

这款插片式熔断器主要面向低压直流电路的过流保护场景，在乘用车辆、低速工程车辆、车载改装电子设备、小型直流工控配电回路中应用广泛，核心作用是当回路电流超过额定阈值时，内部熔丝快速熔断切断电路，避免线束过热起火、后端用电设备烧毁的故障。从结构设计来看，整体采用标准中号插片的安装边界，两个平行的金属插脚间距符合通用保险座的卡槽尺寸，插脚采用镀锡锌铜材质，既保证插接后的接触电阻足够低，也能抵御车载环境下的潮气、盐雾腐蚀，避免长期使用后接触不良导致的压降过大问题。外壳采用半透明的耐温工程塑料注塑成型，一方面可以直观观察内部熔丝的通断状态，检修时不用逐个拔下测量就能快速定位熔断的保险片，另一方面塑料材质的阻燃等级满足UL94-V0要求，即便熔丝熔断瞬间产生电弧，也不会引燃外壳或周边的线束、塑料件。设计时特意将熔丝的折弯结构做了应力释放处理，车辆行驶过程中持续的振动不会导致熔丝出现疲劳断裂，避免无故障的误熔断问题，同时外壳两侧做了防滑的凸棱结构，更换时徒手就能拔插，不需要额外工具就能完成检修更换。安装时只需要对准保险座的卡槽垂直插入即可，不需要额外的固定结构，插脚的导向倒角设计能避免插反、插歪导致的插脚弯折，整体厚度控制在标准范围内，并排安装时不会和相邻的熔断器产生干涉，适配市面上绝大多数的车用保险盒、直流配电模块的安装位。在实际选型使用中，32V的额定电压可以覆盖12V、24V的常规车载直流系统，30A的额定电流适配车载大灯、散热风扇、车载逆变器这类功率稍大的用电回路，熔断特性属于快熔类型，出现短路故障时能在毫秒级切断回路，将故障影响范围控制在最小。建模时还原了外壳的卡扣装配结构、内部熔丝的成型形态、插脚与外壳的嵌装定位结构，能直接用于配电盒的装配干涉校验、维修模拟演示、配件选型的三维匹配工作。
