多轮式底盘悬架联动结构设计方案

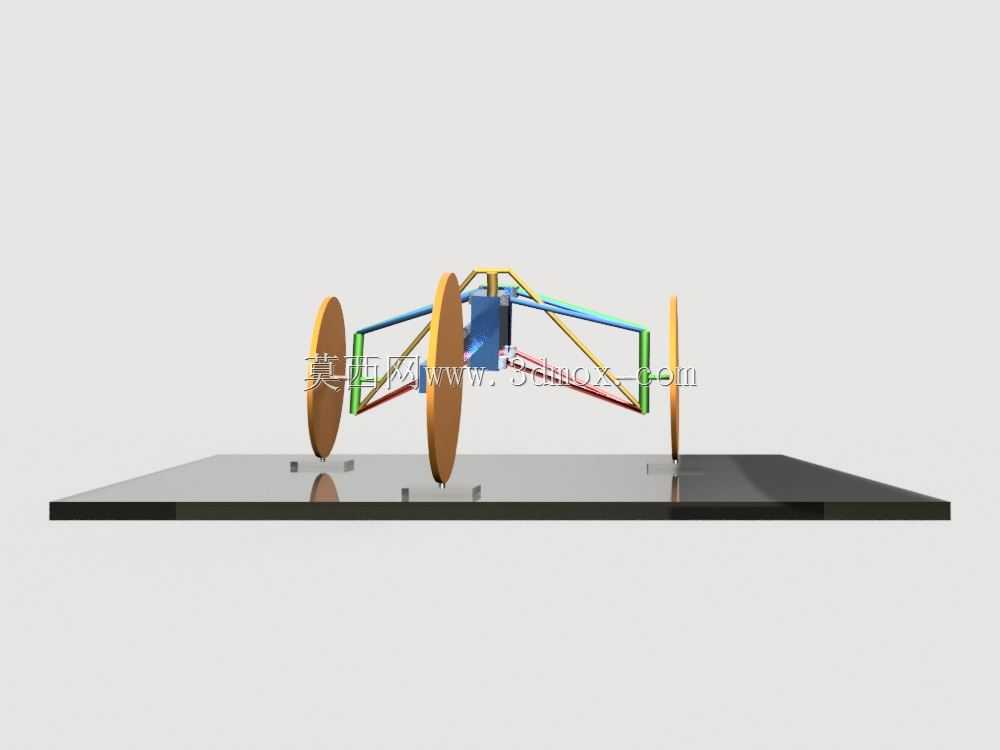

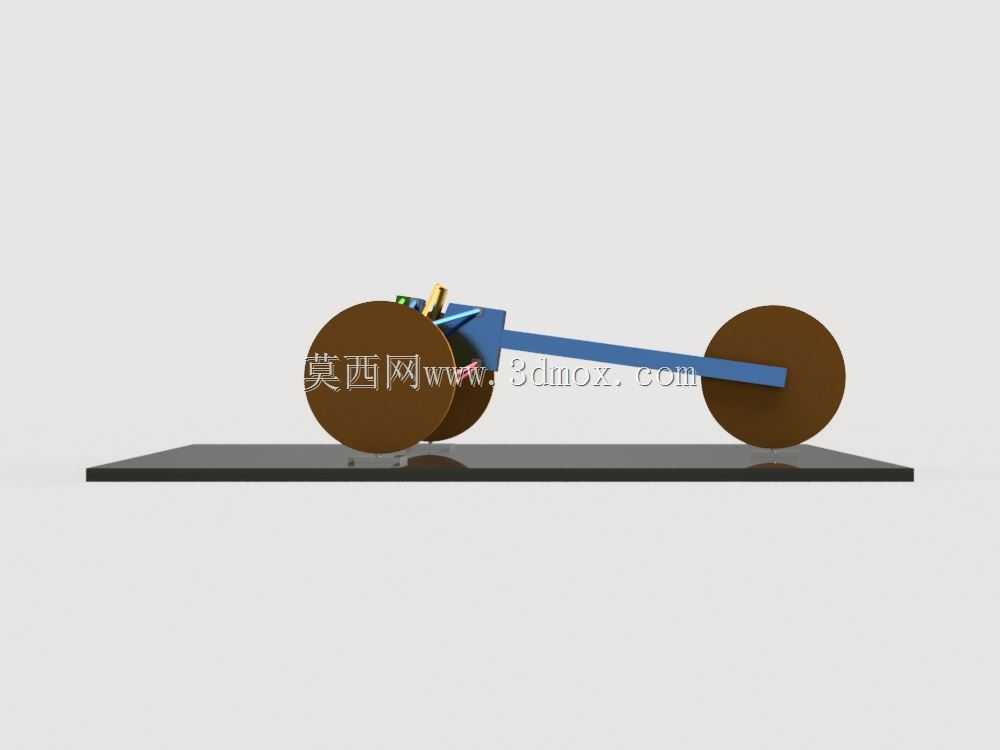

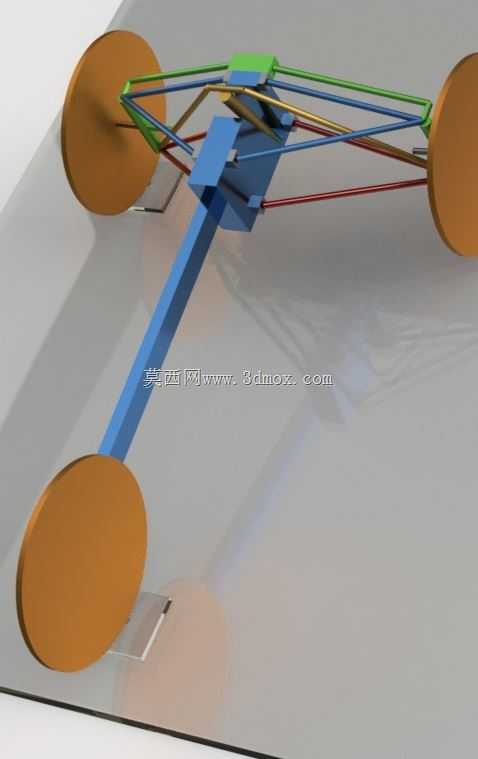

这套多轮行走联动结构，主要面向非铺装路面作业的小型移动设备开发，常见应用场景涵盖厂区短途物料转运、户外巡检设备、小型农用作业机具的行走系统设计，核心作用是在起伏路面上保证所有行走轮始终贴合地面，避免单轮悬空导致的驱动力流失、车体侧倾失稳问题。从结构布局来看，整套机构采用多组交叉连杆作为力传递载体，将四个行走轮的摆臂通过不同长度的连杆铰接在中央承载基座上，当单侧车轮遇到凸起障碍时，对应摆臂向上摆动的位移会通过连杆传递到对角车轮的摆臂，带动对角车轮向下补偿位移，反过来遇到凹陷路面时，对应车轮摆臂下摆的动作会联动对角车轮上抬，始终让四个轮面保持与地面的有效接触，不会出现传统刚性底盘单轮翘起、附着力不足的问题。设计过程中优先考虑了铰接点的受力分配，所有连杆与摆臂、基座的连接位置都预留了标准销轴的安装空间，铰接处的间隙控制在0.1mm以内，既保证连杆摆动的灵活性，又避免间隙过大导致的行走过程中机构晃动异响。中央承载基座采用箱式结构设计，上方预留的安装平面可以直接固定动力单元、载物平台或者作业执行机构，基座的安装边界尺寸可以根据不同设备的载重需求调整连杆长度，当需要适配更大载重时，只需要更换对应直径的连杆销轴、加厚摆臂板材即可，不需要整体重构整套联动逻辑。行走轮采用圆盘式模拟轮体，实际落地应用时可以替换为充气橡胶轮、实心防滑轮或者轨道导向轮，轮体与摆臂的连接位置预留了标准轴承安装位，适配不同直径的轮轴安装需求。整套机构的垂直跳动行程根据连杆长度的不同可以在30mm到120mm区间调整，能够覆盖大部分非铺装路面的起伏高度差，相比独立悬架结构，这套纯机械联动的结构不需要额外配置弹性元件或者阻尼部件，依靠连杆的几何约束就能实现轮组的随动补偿，结构复杂度更低，后期维护只需要定期给铰接销轴加注润滑脂即可，故障率远低于带弹性元件的悬架结构。在安装适配性上，整套机构的左右对称度误差控制在0.2mm以内，安装时只需要将中央基座与设备主框架通过螺栓刚性连接，不需要额外调整轮组定位，轮距的调整也可以通过更换不同长度的横向连接连杆实现，能够适配不同宽度的设备车体需求，对于小型移动设备的行走系统选型来说，这套结构能够在控制整体重量的前提下，大幅提升设备在复杂路面的通过能力，减少行走过程中的车体颠簸，保护上方搭载的精密作业部件不受震动冲击损坏。
